第六十三章Linux RS232/485/GPS驱动实验
串口是很常用的一个外设，在Linux下常日通过串口和其他设备或传感器进行通信，根据电平的不同，串口分为TTL和RS232。不管是什么样的接口电平，其驱动程序都是一样的，通过外接RS485这样的芯片就可以将串口转换为RS485旗子暗记，正点原子的I.MX6U-ALPHA开拓板便是这么做的。对付正点原子的I.MX6U-ALPHA开拓板而言， RS232、RS485以及GPS模块接口通通连接到了I.MX6U的UART3接口上，因此这些外设终极都归结为UART3的串口驱动。本章我们就来学习一下如何驱动I.MX6U-ALPHA开拓板上的UART3串口，进而实现RS232、RS485以及GSP驱动。
63.1 Linux下UART驱动框架
1、uart_driver注册与注销
同I2C、SPI一样，Linux也供应了串口驱动框架，我们只须要按照相应的串口框架编写驱动程序即可。串口驱动没有什么主机端和设备端之分，就只有一个串口驱动，而且这个驱动也已经由NXP官方已经编写好了，我们真正要做的便是在设备树中添加所要利用的串口节点信息。当系统启动往后串口驱动和设备匹配成功，相应的串口就会被驱动起来，天生/dev/ttymxcX(X=0….n)文件。
虽然串口驱动不须要我们去写，但是串口驱动框架我们还是须要理解的，uart_driver构造体表示UART驱动，uart_driver定义在include/linux/serial_core.h文件中，内容如下：
示例代码63.1.1 uart_driver构造体
295struct uart_driver {
296struct module owner; / 模块所属者 /
297constchar driver_name; / 驱动名字 /
298constchar dev_name; / 设备名字 /
299int major; / 主设备号 /
300int minor; / 次设备号 /
301int nr; / 设备数 /
302struct console cons; / 掌握台 /
303
304/
305 these are private; the low level driver should not
306 touch these; they should be initialised to NULL
307 /
308struct uart_state state;
309struct tty_driver tty_driver;
310};
每个串口驱动都须要定义一个uart_driver，加载驱动的时候通过uart_register_driver函数向系统注册这个uart_driver，此函数原型如下：
int uart_register_driver(struct uart_driver drv)
函数参数和返回值含义如下：
drv：要注册的uart_driver。
返回值：0，成功；负值，失落败。
注销驱动的时候也须要注销掉前面注册的uart_driver，须要用到uart_unregister_driver函数，函数原型如下：
void uart_unregister_driver(struct uart_driver drv)
函数参数和返回值含义如下：
drv：要注销的uart_driver。
返回值：无。
2、uart_port的添加与移除
uart_port表示一个详细的port，uart_port定义在include/linux/serial_core.h文件，内容如下(有省略)：
示例代码63.1.2 uart_port构造体
117struct uart_port {
118 spinlock_t lock; / port lock /
119unsignedlong iobase; / in/out[bwl] /
120unsignedchar __iomem membase; / read/write[bwl] /
......
235conststruct uart_ops ops;
236unsignedint custom_divisor;
237unsignedint line; / port index /
238unsignedint minor;
239 resource_size_t mapbase; / for ioremap /
240 resource_size_t mapsize;
241struct device dev; / parent device /
......
250};
uart_port中最紧张的便是第235行的ops，ops包含了串口的详细驱动函数，这个我们稍后再看。每个UART都有一个uart_port，那么uart_port是怎么和uart_driver结合起来的呢？这里要用到uart_add_one_port函数，函数原型如下：
int uart_add_one_port(struct uart_driver drv,
struct uart_port uport)
函数参数和返回值含义如下：
drv：此port对应的uart_driver。
uport：要添加到uart_driver中的port。
返回值：0，成功；负值，失落败。
卸载UART驱动的时候也须要将uart_port从相应的uart_driver中移除，须要用到uart_remove_one_port函数，函数原型如下：
int uart_remove_one_port(struct uart_driver drv, struct uart_port uport)
函数参数和返回值含义如下：
drv：要卸载的port所对应的uart_driver。
uport：要卸载的uart_port。
返回值：0，成功；负值，失落败。
3、uart_ops实现
在上面讲解uart_port的时候说过，uart_port中的ops成员变量很主要，由于ops包含了针对UART详细的驱动函数，Linux系统收发数据终极调用的都是ops中的函数。ops是uart_ops类型的构造体指针变量，uart_ops定义在include/linux/serial_core.h文件中，内容如下：
示例代码63.1.3 uart_ops构造体
49struct uart_ops {
50unsignedint(tx_empty)(struct uart_port );
51void(set_mctrl)(struct uart_port ,unsignedint mctrl);
52unsignedint(get_mctrl)(struct uart_port );
53void(stop_tx)(struct uart_port );
54void(start_tx)(struct uart_port );
55void(throttle)(struct uart_port );
56void(unthrottle)(struct uart_port );
57void(send_xchar)(struct uart_port ,char ch);
58void(stop_rx)(struct uart_port );
59void(enable_ms)(struct uart_port );
60void(break_ctl)(struct uart_port ,int ctl);
61int (startup)(struct uart_port );
62void(shutdown)(struct uart_port );
63void(flush_buffer)(struct uart_port );
64void(set_termios)(struct uart_port ,struct ktermios new,
65struct ktermios old);
66void(set_ldisc)(struct uart_port ,struct ktermios );
67void(pm)(struct uart_port ,unsignedint state,
68unsignedint oldstate);
69
70/
71 Return a string describing the type of the port
72 /
73constchar(type)(struct uart_port );
74
75/
76 Release IO and memory resources used by the port.
77 This includes iounmap if necessary.
78 /
79void(release_port)(struct uart_port );
80
81/
82 Request IO and memory resources used by the port.
83 This includes iomapping the port if necessary.
84 /
85int(request_port)(struct uart_port );
86void(config_port)(struct uart_port ,int);
87int(verify_port)(struct uart_port ,struct serial_struct );
88int(ioctl)(struct uart_port ,unsignedint,unsignedlong);
89 #ifdef CONFIG_CONSOLE_POLL
90int(poll_init)(struct uart_port );
91void(poll_put_char)(struct uart_port ,unsignedchar);
92int(poll_get_char)(struct uart_port );
93 #endif
94};
UART驱动编写职员须要实现uart_ops，由于uart_ops是最底层的UART驱动接口，是实实在在的和UART寄存器打交道的。关于uart_ops构造体中的这些函数的详细含义请参考Documentation/serial/driver这个文档。
UART驱动框架大概便是这些，接下来我们理论联系实际，看一下NXP官方的UART驱动文件是如何编写的。
63.2 I.MX6U UART驱动剖析1、UART的platform驱动框架
打开imx6ull.dtsi文件，找到UART3对应的子节点，子节点内容如下所示：
示例代码63.2.1 uart3设备节点
1 uart3: serial@021ec000 {
2 compatible ="fsl,imx6ul-uart",
3"fsl,imx6q-uart","fsl,imx21-uart";
4 reg =<0x021ec0000x4000>;
5 interrupts =<GIC_SPI 28 IRQ_TYPE_LEVEL_HIGH>;
6 clocks =<&clks IMX6UL_CLK_UART3_IPG>,
7<&clks IMX6UL_CLK_UART3_SERIAL>;
8 clock-names ="ipg","per";
9 dmas =<&sdma 2940>,<&sdma 3040>;
10 dma-names ="rx","tx";
11 status ="disabled";
12};
重点看一下第2，3行的compatible属性，这里一共有三个值："fsl,imx6ul-uart"、"fsl,imx6q-uar"和"fsl,imx21-uart"。在uboot源码中搜索这三个值即可找到对应的UART驱动文件，此文件为drivers/tty/serial/imx.c，在此文件中可以找到如下内容：
示例代码63.2.2 UART platform驱动框架
267staticstruct platform_device_id imx_uart_devtype[]={
268{
269.name ="imx1-uart",
270.driver_data =(kernel_ulong_t)&imx_uart_devdata[IMX1_UART],
271},{
272.name ="imx21-uart",
273.driver_data =(kernel_ulong_t)
&imx_uart_devdata[IMX21_UART],
274},{
275.name ="imx6q-uart",
276.driver_data =(kernel_ulong_t)
&imx_uart_devdata[IMX6Q_UART],
277},{
278/ sentinel /
279}
280};
281 MODULE_DEVICE_TABLE(platform, imx_uart_devtype);
282
283staticconststruct of_device_id imx_uart_dt_ids[]={
284{.compatible ="fsl,imx6q-uart",.data =
&imx_uart_devdata[IMX6Q_UART],},
285{.compatible ="fsl,imx1-uart",.data =
&imx_uart_devdata[IMX1_UART],},
286{.compatible ="fsl,imx21-uart",.data =
&imx_uart_devdata[IMX21_UART],},
287{/ sentinel /}
288};
......
2071staticstruct platform_driver serial_imx_driver ={
2072.probe = serial_imx_probe,
2073.remove = serial_imx_remove,
2074
2075.suspend = serial_imx_suspend,
2076.resume = serial_imx_resume,
2077.id_table = imx_uart_devtype,
2078.driver ={
2079.name ="imx-uart",
2080.of_match_table = imx_uart_dt_ids,
2081},
2082};
2083
2084staticint __init imx_serial_init(void)
2085{
2086int ret = uart_register_driver(&imx_reg);
2087
2088if(ret)
2089return ret;
2090
2091 ret = platform_driver_register(&serial_imx_driver);
2092if(ret !=0)
2093 uart_unregister_driver(&imx_reg);
2094
2095return ret;
2096}
2097
2098staticvoid __exit imx_serial_exit(void)
2099{
2100 platform_driver_unregister(&serial_imx_driver);
2101 uart_unregister_driver(&imx_reg);
2102}
2103
2104 module_init(imx_serial_init);
2105 module_exit(imx_serial_exit);
可以看出I.MX6U的UART实质上是一个platform驱动，第267~280行，imx_uart_devtype为传统匹配表。
第283~288行，设备树所利用的匹配表，第284行的compatible属性值为"fsl,imx6q-uart"。
第2071~2082行，platform驱动框架构造体serial_imx_driver。
第2084~2096行，驱动入口函数，第2086行调用uart_register_driver函数向Linux内核注册uart_driver，在这里便是imx_reg。
第2098~2102行，驱动出口函数，第2101行调用uart_unregister_driver函数注销掉前面注册的uart_driver，也便是imx_reg。
2、uart_driver初始化
在imx_serial_init函数中向Linux内核注册了imx_reg，imx_reg便是uart_driver类型的构造体变量，imx_reg定义如下：
示例代码63.2.3 imx_reg构造体变量
1836staticstruct uart_driver imx_reg ={
1837.owner = THIS_MODULE,
1838.driver_name = DRIVER_NAME,
1839.dev_name = DEV_NAME,
1840.major = SERIAL_IMX_MAJOR,
1841.minor = MINOR_START,
1842.nr = ARRAY_SIZE(imx_ports),
1843.cons = IMX_CONSOLE,
1844};
3、uart_port初始化与添加
当UART设备和驱动匹配成功往后serial_imx_probe函数就会实行，此函数的重点事情便是初始化uart_port，然后将其添加到对应的uart_driver中。在看serial_imx_probe函数之前先来看一下imx_port构造体，imx_port是NXP为I.MX系列SOC定义的一个设备构造体，此构造体内部就包含了uart_port成员变量，imx_port构造体内容如下所示(有缩减)：
示例代码63.2.4 imx_port构造体
216struct imx_port {
217struct uart_port port;
218struct timer_list timer;
219unsignedint old_status;
220unsignedint have_rtscts:1;
221unsignedint dte_mode:1;
222unsignedint irda_inv_rx:1;
223unsignedint irda_inv_tx:1;
224unsignedshort trcv_delay;/ transceiver delay /
......
243unsignedlong flags;
245};
第217行，uart_port成员变量port。
接下来看一下serial_imx_probe函数，函数内容如下：
示例代码63.2.5 serial_imx_probe函数
1969staticint serial_imx_probe(struct platform_device pdev)
1970{
1971struct imx_port sport;
1972void __iomem base;
1973int ret =0;
1974struct resource res;
1975int txirq, rxirq, rtsirq;
1976
1977 sport = devm_kzalloc(&pdev->dev,sizeof(sport), GFP_KERNEL);
1978if(!sport)
1979return-ENOMEM;
1980
1981 ret = serial_imx_probe_dt(sport, pdev);
1982if(ret >0)
1983 serial_imx_probe_pdata(sport, pdev);
1984elseif(ret <0)
1985return ret;
1986
1987 res = platform_get_resource(pdev, IORESOURCE_MEM,0);
1988 base = devm_ioremap_resource(&pdev->dev, res);
1989if(IS_ERR(base))
1990return PTR_ERR(base);
1991
1992 rxirq = platform_get_irq(pdev,0);
1993 txirq = platform_get_irq(pdev,1);
1994 rtsirq = platform_get_irq(pdev,2);
1995
1996 sport->port.dev =&pdev->dev;
1997 sport->port.mapbase = res->start;
1998 sport->port.membase = base;
1999 sport->port.type = PORT_IMX,
2000 sport->port.iotype = UPIO_MEM;
2001 sport->port.irq = rxirq;
2002 sport->port.fifosize =32;
2003 sport->port.ops =&imx_pops;
2004 sport->port.rs485_config = imx_rs485_config;
2005 sport->port.rs485.flags =
2006 SER_RS485_RTS_ON_SEND | SER_RS485_RX_DURING_TX;
2007 sport->port.flags = UPF_BOOT_AUTOCONF;
2008 init_timer(&sport->timer);
2009 sport->timer.function = imx_timeout;
2010 sport->timer.data =(unsignedlong)sport;
2011
2012 sport->clk_ipg = devm_clk_get(&pdev->dev,"ipg");
2013if(IS_ERR(sport->clk_ipg)){
2014 ret = PTR_ERR(sport->clk_ipg);
2015 dev_err(&pdev->dev,"failed to get ipg clk: %d\n", ret);
2016return ret;
2017}
2018
2019 sport->clk_per = devm_clk_get(&pdev->dev,"per");
2020if(IS_ERR(sport->clk_per)){
2021 ret = PTR_ERR(sport->clk_per);
2022 dev_err(&pdev->dev,"failed to get per clk: %d\n", ret);
2023return ret;
2024}
2025
2026 sport->port.uartclk = clk_get_rate(sport->clk_per);
2027if(sport->port.uartclk > IMX_MODULE_MAX_CLK_RATE){
2028 ret = clk_set_rate(sport->clk_per, IMX_MODULE_MAX_CLK_RATE);
2029if(ret <0){
2030 dev_err(&pdev->dev,"clk_set_rate() failed\n");
2031return ret;
2032}
2033}
2034 sport->port.uartclk = clk_get_rate(sport->clk_per);
2035
2036/
2037 Allocate the IRQ(s) i.MX1 has three interrupts whereas later
2038 chips only have one interrupt.
2039 /
2040if(txirq >0){
2041 ret = devm_request_irq(&pdev->dev, rxirq, imx_rxint,0,
2042 dev_name(&pdev->dev), sport);
2043if(ret)
2044return ret;
2045
2046 ret = devm_request_irq(&pdev->dev, txirq, imx_txint,0,
2047 dev_name(&pdev->dev), sport);
2048if(ret)
2049return ret;
2050}else{
2051 ret = devm_request_irq(&pdev->dev, rxirq, imx_int,0,
2052 dev_name(&pdev->dev), sport);
2053if(ret)
2054return ret;
2055}
2056
2057 imx_ports[sport->port.line]= sport;
2058
2059 platform_set_drvdata(pdev, sport);
2060
2061return uart_add_one_port(&imx_reg,&sport->port);
2062}
第1971行，定义一个imx_port类型的构造体指针变量sport。
第1977行，为sport申请内存。
第1987~1988行，从设备树中获取I.MX系列SOCUART外设寄存器首地址，对付I.MX6ULL的UART3来说便是0X021EC000。得到寄存器首地址往后对其进行内存映射，得到对应的虚拟地址。
第1992~1994行，获取中断信息。
第1996~2034行，初始化sport，我们重点关注的便是第2003行初始化sport的port成员变量，也便是设置uart_ops为imx_pops，imx_pops便是I.MX6ULL最底层的驱动函数凑集，稍后再来看。
第2040~2055行，申请中断。
第2061行，利用uart_add_one_port向uart_driver添加uart_port，在这里便是向imx_reg添加sport->port。
4、imx_pops构造体变量
imx_pops便是uart_ops类型的构造体变量，保存了I.MX6ULL串口最底层的操作函数，imx_pops定义如下：
示例代码63.2.6 imx_pops构造体
1611staticstruct uart_ops imx_pops ={
1612.tx_empty = imx_tx_empty,
1613.set_mctrl = imx_set_mctrl,
1614.get_mctrl = imx_get_mctrl,
1615.stop_tx = imx_stop_tx,
1616.start_tx = imx_start_tx,
1617.stop_rx = imx_stop_rx,
1618.enable_ms = imx_enable_ms,
1619.break_ctl = imx_break_ctl,
1620.startup = imx_startup,
1621.shutdown = imx_shutdown,
1622.flush_buffer = imx_flush_buffer,
1623.set_termios = imx_set_termios,
1624.type = imx_type,
1625.config_port = imx_config_port,
1626.verify_port = imx_verify_port,
1627 #if defined(CONFIG_CONSOLE_POLL)
1628.poll_init = imx_poll_init,
1629.poll_get_char = imx_poll_get_char,
1630.poll_put_char = imx_poll_put_char,
1631 #endif
1632};
imx_pops中的函数基本都是和I.MX6ULL的UART寄存器打交道的，这里就不去详细的剖析了。大略的理解了I.MX6U的UART驱动往后我们再来学习一下，如何驱动正点原子I.MX6U-ALPHA开拓板上的UART3接口。
63.3 硬件事理图剖析本实验要用到的I.MX6U的UART3接口，I.MX6U-ALPHA开拓板上RS232、RS485和GPS这三个接口都连接到了UART3上，我们依次来看一下这三个模块的事理图。
1、RS232事理图
RS232事理图如图63.3.1所示：
图63.3.1 RS232事理图
从图63.3.1可以看出，RS232电平通过SP3232这个芯片来实现，RS232连接到了I.MX6U的UART3接口上，但是要通过JP1这个跳线帽设置。把JP1的1-3和2-4连接起来往后SP3232就和UART3连接到了一起。
2、RS485事理图
RS485事理图如图63.3.2所示：
图63.3.2 RS485事理图
RS485采取SP3485这颗芯片来实现，RO为数据输出端，RI为数据输入端，RE是吸收使能旗子暗记(低电平有效)，DE是发送使能旗子暗记(高电平有效)。在图63.3.2中RE和DE经由一系列的电路，终极通过RS485_RX来掌握，这样我们可以省却一个RS485收发掌握IO，将RS485完备当作一个串口来利用，方便我们写驱动。
3、GPS事理图
正点原子有一款GPS+北斗定位模块，型号为ATK1218-BD，I.MX6U-ALPHA开拓板留出了这款GPS定位模块的接口，接口事理图如图63.3.3所示：
图63.3.3 ATK MODULE模块。
从图63.3.3可以看出，GPS模块用的也是UART3，因此UART3驱动成功往后就可以直接读取GPS模块数据了。
63.4 RS232驱动编写前面我们已经说过了，I.MX6U的UART驱动NXP已经编写好了，以是不须要我们编写。我们要做的便是在设备树中添加UART3对应的设备节点即可。打开imx6ull-alientek-emmc.dts文件，在此文件中只有UART1对应的uart1节点，并没有UART3对应的节点，因此我们可以参考uart1节点创建uart3节点。
1、UART3IO节点创建
UART3用到了UART3_TXD和UART3_RXD这两个IO，因此要先在iomuxc中创建UART3对应的pinctrl子节点，在iomuxc中添加如下内容：
示例代码63.4.1 UART3引脚pinctrl节点
1 pinctrl_uart3: uart3grp {
2 fsl,pins =<
3 MX6UL_PAD_UART3_TX_DATA__UART3_DCE_TX 0X1b0b1
4 MX6UL_PAD_UART3_RX_DATA__UART3_DCE_RX 0X1b0b1
5>;
6};
末了检讨一下UART3_TX和UART3_RX这两个引脚有没有被用作其他功能，如果有的话要将其屏蔽掉，担保这两个IO只用作UART3，牢记！
！
！
2、添加uart3节点
默认情形下imx6ull-alientek-emmc.dts中只有uart1和uart2这两个节点，如图63.4.1所示：
图63.4.1uart1和uart2节点
uart1是UART1的，在正点原子的I.MX6U-ALPHA开拓板上没有用到UART2，而且UART2默认用到了UART3的IO，因此须要将uart2这个节点删除掉，然后加上UART3对应的uart3，uart3节点内容如下：
示例代码63.4.2 UART3对应的uart3节点
1&uart3 {
2 pinctrl-names ="default";
3 pinctrl-0=<&pinctrl_uart3>;
4 status ="okay";
5};
完成往后重新编译设备树并利用新的设备树启动Linux，如果设备树修正成功的话，系统启动往后就会天生一个名为"/dev/ttymxc2"的设备文件，ttymxc2便是UART3对应的设备文件，运用程序可以通过访问ttymxc2来实现对UART3的操作。
63.5 移植minicomminicom类似我们常用的串口调试助手，是Linux下很常用的一个串口工具，将minicom移植到我们的开拓板中，这样我们就可以借助minicom对串口进行读写操作。
1、移植ncurses
minicom须要用到ncurses，依次须要先移植ncurses，如果前面已经移植好了ncurses，那么这里就不须要再次移植了，只须要在编译minicom的时候指定ncurses库和头文件目录即可。
首先在ubuntu中创建一个目录来存放我们要移植的文件，比如我在/home/zuozhongkai/linux/IMX6ULL目录下创建了一个名为"tool"的目录来存放所有的移植文件。然后下载ncurses源码，我们已经将ncurses源码放到了开拓板光盘中，路径为：1、例程源码-》7、第三方库源码-》ncurses-6.0.tar.gz，将ncurses-6.0.tar.gz拷贝到Ubuntu中创建的tool目录下，然后进行解压，解压命令如下：
tar -vxzf ncurses-6.0.tar.gz
解压完成往后就会天生一个名为"ncurses-6.0"的文件夹，此文件夹便是ncureses的源码文件夹。在tool目录下新建名为"ncurses"目录，用于保存ncurses编译结果，统统准备就绪往后就可以编译ncureses库了。进入到ncureses源码目录下，也便是刚刚解压出来的ncurses-6.0目录中，首先是配置ncureses，输入如下命令：
./configure --prefix=/home/zuozhongkai/linux/IMX6ULL/tool/ncurses --host=arm-linux-gnueabihf --with-shared
configure便是配置脚本，--prefix用于指定编译结果的保存目录，这里肯定将编译结果保存到我们前面创建的"ncurses"目录中。--hsot用于指定编译器前缀，这里设置为"arm-linux-gnueabihf"。配置命令写好往后点击回车键，等待配置完成，配置成功往后如图63.5.1所示：
图63.5.1 配置成功
配置成功往后输入"make"命令开始编译，编译成功往后如图63.5.2所示：
图63.5.2 编译成功
编译成功往后输入"makeinstall"命令安装，安装的意思便是将编译出来的结果拷贝到--pfefix指定的目录里面去。安装成功往后如图63.5.3所示：
图63.5.3 安装成功
安装成功往后查看一下前面创建的"ncurses"文件夹，会创造里面多了一些东西，如图63.5.4所示：
图63.5.4 编译出来的结果
我们须要将图63.5.4中include、lib和share这三个目录中存放的文件分别拷贝到开拓板根文件系统中的/usr/include、/usr/lib和/usr/share这三个目录中，如果哪个目录不存在的话请自行创建！
！
拷贝命令如下：
sudo cp lib/ /home/zuozhongkai/linux/nfs/rootfs/usr/lib/ -rfa
sudo cp share/ /home/zuozhongkai/linux/nfs/rootfs/usr/share/ -rfa
sudo cp include/ /home/zuozhongkai/linux/nfs/rootfs/usr/include/ -rfa
然后在开拓板根目录的/etc/profile(没有的话自己创建一个)文件中添加如下所示内容：
示例代码63.5.1 /etc/provile文件
1 #!/bin/sh
2 LD_LIBRARY_PATH=/lib:/usr/lib:$LD_LIBRARY_PATH
3 export LD_LIBRARY_PATH
4
5 export TERM=vt100
6 export TERMINFO=/usr/share/terminfo
2、移植minicom
连续移植minicom，获取minicom源码，我们已经放到了开拓板光盘中了，路径为：1、例程源码-》7、第三方库源码-》minicom-2.7.1.tar.gz。将minicom-2.7.1.tar.gz拷贝到ubuntu中的/home/zuozhongkai/linux/IMX6ULL/tool目录下，然后在tool目录下新建一个名为"minicom"的子目录，用于存放minicom编译结果。统统准备好往后就可以编译minicom了，先解压minicom，命令如下：
tar -vxzf minicom-2.7.1.tar.gz
解压完成往后会天生一个叫做minicom-2.7.1的文件夹，这个便是minicom的源码，进入到此目录中，然后配置minicom，配置命令如下：
cd minicom-2.7.1/ //进入minicom源码目录
./configure CC=arm-linux-gnueabihf-gcc --prefix=/home/zuozhongkai/linux/IMX6ULL/tool/
minicom --host=arm-linux-gnueabihf CPPFLAGS=-I/home/zuozhongkai/linux/IMX6ULL/tool/
ncurses/include LDFLAGS=-L/home/zuozhongkai/linux/IMX6ULL/tool/ncurses/lib -enable-cfg-dir=/etc/minicom //配置
CC表示要利用的gcc交叉编译器，--prefix指定编译出来的文件存放目录，肯定要存放到我们前面创建的minicom目录中。--host指定交叉编译器前缀，CPPFLAGS指定ncurses的头文件路径，LDFLAGS指定ncurses的库路径。
配置成功的话如图63.5.5所示：
图63.5.5 配置成功
配置成功往后实行如下命令编译并安装：
make
makeinstall
编译安装完成往后，前面创建的minicom目录内容如图63.5.6所示：
图63.5.6 minicom安装编译结果
将minicom目录中bin子目录下的所有文件拷贝到开拓板根目录中的/usr/bin目录下，命令如下：
sudo cp bin/ /home/zuozhongkai/linux/nfs/rootfs/usr/bin/
完成往后在开拓板中输入"minicom-v"来查看minicom事情是否正常，结果如图63.5.7所示：
图63.5.7 minicom版本号
从图63.5.7可以看出，此时minicom版本号为2.7.1，minicom版本号查看正常。输入如下命令打开minicom配置界面：
minicom-s
结果是打不开minicom配置界面，提示如图63.5.8所示信息：
图63.5.8 minicom打开失落败
从图63.5.8可以看出，minicom非常嚣张，竟然让我们"Goaway"，这能容忍？！
必须要治一下。办理方法很大略，新建/etc/passwd文件，然后在passwd文件里面输入如下所示内容：
示例代码63.5.2 /etc/passwd文件
1 root:x:0:0:root:/root:/bin/sh
完成往后重启开拓板！
完成往后重启开拓板！
完成往后重启开拓板！
开拓板重启往后再实行"minicom-s"命令，此时minicom配置界面就可以打开了，如图63.5.9所示：
图63.5.9 mincom配置界面
如果能涌现图63.5.9所示界面，那么就解释mincom事情正常了。
63.6 RS232驱动测试63.6.1 RS232连接设置在测试之前要先将I.MX6U-ALPHA开拓板的RS232与电脑连接起来，首先设置JP1跳线帽，如图63.6.1.1所示：
图63.6.1.1 UART3 跳线帽设置
跳线帽设置好往后利用RS232线将开拓板与电脑连接起来，这里建议利用USB转DB9(RS232)数据线，比如正点原子售卖的CH340方案的USB转公头DB9数据线，如图63.6.1.2所示：
图63.6.1.2 USB转DB9数据线
图63.6.1.2中所示的数据线是带有CH340芯片的，因此当连接到电脑往后就会涌现一个COM口，这个COM口便是我们要利用的COM口。比如在我的电脑上便是COM9，在SecureCRT上新建一个连接，串口为COM9，波特率为115200。
63.6.2 minicom设置在开拓板中输入"minicom-s"，打开minicom配置界面，然后选中"Serialportsetup"，如图63.6.2.1所示：
图63.6.2.1 选中串口设置项
选中"Serialportsetup"往后点击回车，进入设置菜单，如图63.6.2.2所示：
图63.6.2.2 串口设置项
图63.6.2.2中有7个设置项目，分别对应A、B……G，比如第一个是选中串口，UART3的串口文件为/dev/ttymxc2，因此串口设置要设置为/dev/ttymxc2。设置方法便是按下键盘上的'A'，然后输入"/dev/ttymxc2"即可，如图63.6.2.3所示：
图63.6.2.3 串口设备文件设置
设置完往后按下回车键确认，确认完往后就可以设置其他的配置项。比如E设置波特率、数据位和停滞位的、F设置硬件流控的，设置方法都一样，设置完往后如图63.6.2.4所示：
图63.6.2.4 UART3设置
都设置完成往后按下回车键确认并退出，这时候会退回到如图63.6.2.1所示的界面，按下ESC键退出图63.6.2.1所示的配置界面，退出往后如图63.6.2.5所示：
图63.6.2.5 minicom串口界面
图63.6.2.2便是我们的串口调试界面，可以看出当前的串口文件为/dev/ttymxc2，按下CTRL-A，然后再按下Z就可以打开minicom帮助信息界面，如图63.6.2.6所示：
图63.6.2.6 minicom帮助信息界面
从图63.6.2.6可以看出，minicom有很多快捷键，本实验我们打开minicom的回显功能，回显功能配置项为"local Echoon/off..E"，因此按下E即可打开/关闭回显功能。
63.6.3 RS232收发测试1、发送测试
首先测试开拓板通过UART3向电脑发送数据的功能，须要打开minicom的回显功能(不打开也可以，但是在minicom中看不到自己输入的内容)，回显功能打开往后输入"AAAA"，如图63.6.3.1所示：
图63.6.3.1 通过UART3向电脑发送"AAAA"
图63.6.3.1中的"AAAA"相称于开拓板通过UART3向电脑发送"AAAA"，那么COM9就会吸收到"AAAA"，SecureCRT中COM9收到的数据如图63.6.3.2所示：
图63.6.3.2 电脑吸收到开拓板发送过来的数据
可以看出，开拓板通过UART3向电脑发送数据正常，那么接下来就测试开拓板数据吸收功能。
2、吸收测试
接下来测试开拓板的UART3吸收功能，同样的，要先打开SecureCRT上COM9确当地回显，否则的话你在COM9上输出的内容会看不到，但是实际上是已经发送给了开拓板。选中SecureCRT的Options->Session Options->Adavnced，打开回话配置界面，然后选中"Localecho"，如图63.6.3.3所示：
图63.6.3.3 打开SecureCRT确当地回显
SecureCRT设置好往后向开拓板发送一个"BBBB"，在SecureCRT的COM9上输入"BBBB"，如图63.6.3.3所示：
图63.6.3.3 电脑向开拓板发送"BBBB"
此时开拓板的minicom就会吸收到发送过来的"BBBB"，如图63.6.3.4所示：
图63.6.3.4 开拓板吸收到发送过来的数据
UART3收发测试都没有问题，解释我们的UART3驱动事情正常。如果要退出minicom的话，在minicom通信界面按下CRTL+A，然后按下X来关闭minicom。关于minicom的利用我们这里讲的很大略，大家可以在网上查找更加详细的minicom利用教程。
63.7 RS485测试前面已经说过了，I.MX6U-ALPHA开拓板上的RS485接口连接到了UART3上，因此实质上便是个串口。RS232实验我们已经将UART3的驱动编写好了，以是RS485实验就不须要编写任何驱动程序，可以直策应用minicom来进行测试。

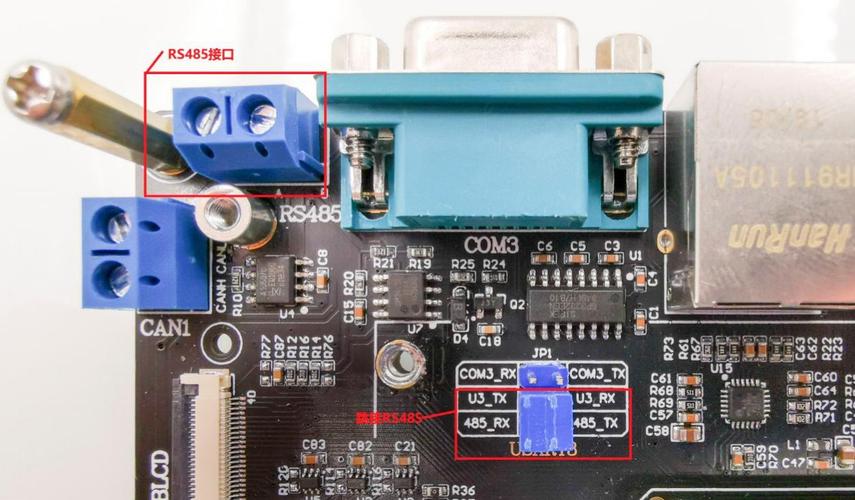

63.7.1 RS485连接设置首先是设置JP1跳线帽，将3-5、4-6连接起来，如图63.7.1.1所示：
图63.7.1.1 RS485接口设置
一个板子是不能进行RS485通信测试的，还须要另一个RS485设备，比如其余一块I.MX6U-ALPHA开拓板。这里推举大家利用正点原子出品的USB三合一串口转换器，支持USB转TTL、RS232和RS485，如图63.7.1.2所示：
图63.7.1.2正点原子USB三合一串口转换器
利用杜邦线将USB串口转换器的RS485接口和I.MX6U-ALPHA开拓板的RS485连接起来，A接A，B接B，不能接错了！
连接完成往后如图63.7.1.3所示：
图63.7.1.3串口转换器和开拓板RS485连接示意图
串口转换器通过USB线连接到电脑上，我用的是CH340版本的，因此就不须要安装驱动的，如果利用的是FT232版本的就须要安装相应的驱动。连接成功往后电脑就会有相应的COM口，比如我的电脑上便是COM10，接下来便是测试。
63.7.2 RS485收发测试RS485的测试和RS232千篇一律！
USB多合一转换器的COM口为10，因此利用SecureCRT创建一个COM10的连接。开拓板利用UART3，对应的串口设备文件为/dev/ttymxc2，因此开拓板利用minicom创建一个/dev/ttymxc2的串口连接。串口波特率都选择115200，8位数据位，1位停滞位，关闭硬件和软件流控。
1、RS485发送测试
首先测试开拓板通过RS485发送数据，设置好minicom往后，同样输入"AAAA"，也便是通过RS485向电脑发送一串"AAAA"。如果RS485驱动事情正常的话，那么电脑就会先容到开拓板发送过来的"AAAA"，如图63.7.2.1所示：
图63.7.2.1 RS485数据发送测试
从图63.7.2.1可以看出开拓板通过RS485向电脑发送"AAAA"成功，解释RS485数据数据发送正常。
2、RS485吸收测试
接下来测试一下RS485数据吸收，电脑通过RS485向开拓板发送"BBBB"，然后不雅观察minicom是否能吸收到"BBBB"。结果如图63.7.2.2所示：
图63.7.2.2 RS485数据吸收测试
从图63.7.2.1可以看出开拓板吸收到电脑通过RS485发送过来的"BBBB"，解释RS485数据吸收也正常。
63.8 GPS测试63.8.1 GPS连接设置GPS模块大部分都是串口输出的，这里以正点原子出品的ATK1218-BD模块为例，这是一款GSP+北斗的定位模块，模块如图63.8.1.1所示：
图63.8.1.1正点原子ATK1218-BD定位模块
首先要将I.MX6U-ALPHA开拓板上的JP1跳线帽拔掉，不能连接RS232或RS485，否则会滋扰到GSP模块。UART3_TX和UART3_RX已经连接到了开拓板上的ATK MODULE上，直接将ATK1218-BD模块插到开拓板上的ATK MODULE接口即可，开拓板上的ATK MODULE接口是6脚的，而ATK1218-BD模块是5脚的，因此须要靠左插！
然后GPS须要接上天线，天线的吸收头一定要放到户外，因此室内一样平常是没有GPS旗子暗记的。连接完成往后如图63.8.1.2所示：
图63.8.1.2 GPS模块连接示意图
63.8.2 GPS数据吸收测试
GPS我们都是被动吸收定位数据的，因此打开minicom，设置/dev/ttymxc2，串口设置哀求如下：
①、波特率设置为38400，由于正点原子的ATK1218-BD模块默认波特率便是38400。
②、8位数据位，1位停滞位。
③、关闭硬件和软件流控。
设置好往后如图63.8.2.1所示：
图63.8.2.1串口设置
设置好往后就可以悄悄的等待GPS数据输出，GPS模块第一次启动可能须要几分钟搜星，等搜到卫星往后才会有定位数据输出。搜到卫星往后GPS模块输出的定位数据如图63.8.2.2所示：
图63.8.2.2 GPS数据
