ApplePencil (第二代)Bom 表:
Apple Pencil (第二代)国行售价为公民币973 元。从 Bom 表中可以看到,即便是一件配件,苹果公司仍旧在 Apple Pencil (第二代)里加入两个电路保护芯片,可见苹果公司对付硬件产品的电路设计和保护的重视。而为了实现“轻点两下切换工具”这一功能,苹果公司也在Apple Pencil (第二代)内加入多个触控掌握器,确保用户在利用时能够有足够良好的触控操作体验。
硬件配置

在拆解 Apple Pencil (第二代)之前,我们先看了一下笔有哪些地方是可以拆除的。其后我们创造除了笔尖可以直接拧下来之外,并无任何其他地方能够让我们打开这支笔,以是我们只能采纳破拆的办法进行拆解。
拆开笔壳之后,我们可以看到用于磁吸的磁铁通过白色双面胶固定在内金属片的凹槽上。

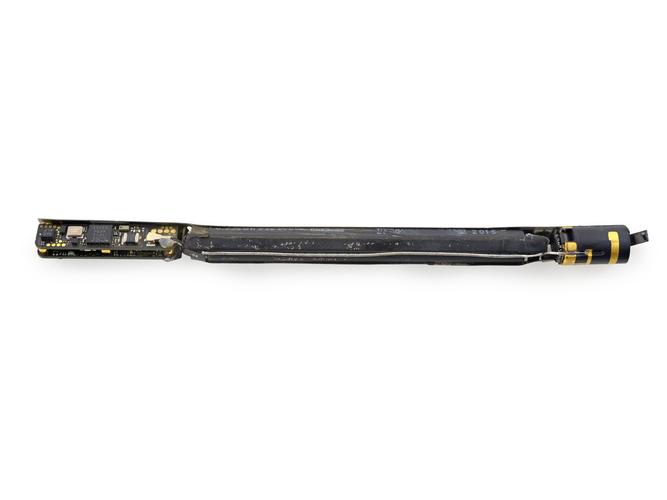

Apple Pencil (第二代)采取“层层包裹”的方法设计,除了最外层的软板外,它还有一层一层的金属片包裹着。无线充电线圈与主板之间通过胶去固定,主板和电池则通过BTB 接口相连。为了进一步“加固”主板与电池之间的连接,接口处还通过内金属片焊接固定。
除了金属片焊接之外,电池与内金属片之间还通过螺丝进行固定,电池上面还贴有泡棉用作缓冲保护。
主板通过螺丝固定在内金属片上,主板盖则通过胶覆盖在主板上。笔头部分为金属材质,这个部分被泡棉包裹保护。
主板正面紧张IC:
§赤色:Maxim-MAX14654EWC-电路保护芯片
§绿色:Fairchild Semiconductor-FPF1204-电路保护芯片
§青色:Broadcom-BCM59358AOIUPG-触控掌握器
§洋赤色:ADI(AnalogDevices)-343S00250-触控掌握器
主板背面紧张IC:
§青色:STMicroelectronics-STM32L052x6-微掌握器
§绿色:STMicroelectronics-STM32L476JGY6-微掌握器
§黄色:T1-TPS743-电源芯片
§赤色:Nordic(NordicSemiconductor)-nRF52832-射频仿照器件
为了保持“笔”的形态, Apple Pencil (第二代)的主板显然经由精心设计。主板的宽度险些与面积最大元器件的宽度相同,此外,主板上还设有多个掌握器芯片,使得主板上的元器件排布相称紧凑。拆解总结
通过拆解我们创造,为了让Apple Pencil (第二代)有更好的防护,苹果公司不惜加入了多层金属片并用上一体式设计。
从外部看来,采取了磁吸充电设计避免触控笔没电时只能插在Lightning 接口充电的尴尬,无疑是Apple Pencil (第二代)的最大亮点。但在拆解后你会创造磁接管纳+ 充电的设计只不过是一个大略的设计,为了让用户能够大略地用手指示两下笔身即可切换功能,苹果公司在Apple Pencil(第二代)内还加入了掌握器来实现这一功能。某程度上这也是 Apple Pencil (第二代)主板元器件排布如此紧凑的一个主要缘故原由。(校正/Jurnan)
特殊鸣谢:eWiseTech 拆解公司供应专业技能增援。
