「技能」串口电路事理图_电路_接口

在本设计中，选用在日常运用中利用较为广泛的ＲＳ－２３２总线类型通信，它属于异步串行通信。
通过ＡＲＭ芯片所供应的ＴＴＬ电平，使ＲＳ－２３２收发器芯片在３．０Ｖ到５．５Ｖ电压下正常事情。

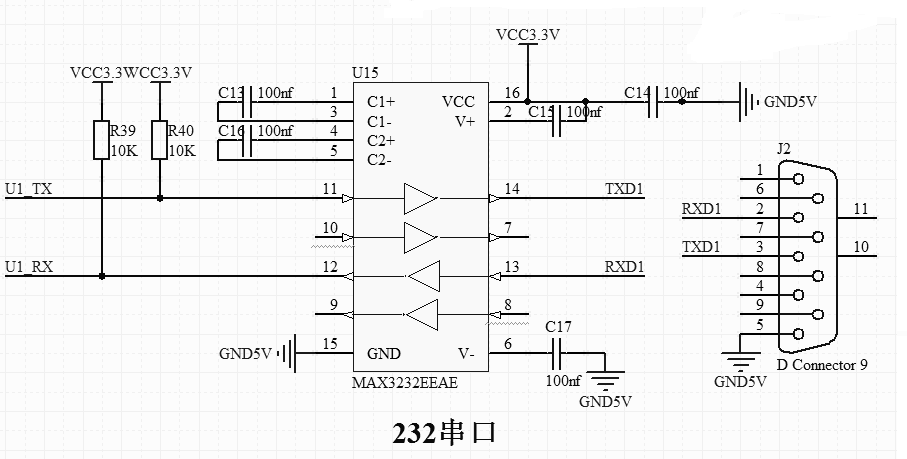

串口电路事理图。
如图所示。

ＵＳＢ （Ｕｎｉｖｅｒｓａｌ Ｓｅｒｉａｌ Ｂｕｓ）协议的通用性使其能够在各种电子设备中大行其道，由于其无须安装驱动程序，且传输速率远远大于串口和并口传输，其支持热插拔的特性，一经英特尔和微软公司共同发起就迅速成为研究开拓职员的热门通信办法。

因此经由这些年的发展和更新，ＵＳＢ也已经更新了许多的版本，如表所示。

本节所设计的ＵＳＢ２．０接口电路紧张有四根线组成，这四根线分别为电源线、地线和两根数据传输线。
本文中Ｓ５ＰＶ２１０主板上有４根ＵＳＢ２．０集线掌握器（ＨＵＢ），通过查阅ＵＳＢ ＨＵＢ数据手册，可知该芯片能够连接三个独立的ＵＳＢＨＵＢ接口，基于本文的需求，在此根本上另扩展了两路ＵＳＢ接口电路，ＵＳＢ接口电路事理图如图所示。
