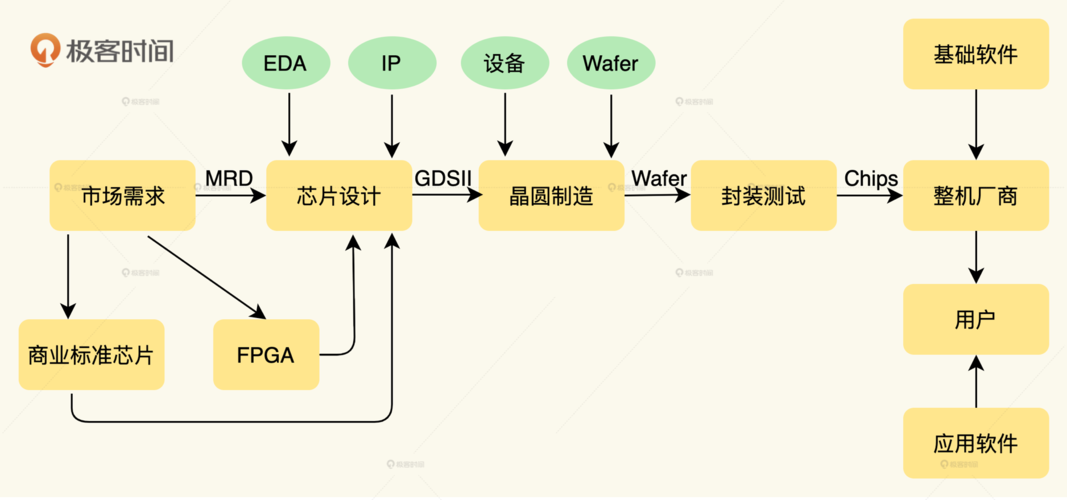

IC设计是一门非常繁芜的科学，在IC生产流程中，IC芯片紧张由专业IC设计公司进行方案、设计，如联发科、高通、Intel等国际有名大厂，都自行设计各自专精的IC芯片，供应不同规格、效能的芯片给下贱客户选择。
IC 设计详细过程包含制订规格、设计芯片细节、画芯片蓝图等步骤，详细如下：
1. 制订规格：
首先确定IC 目的、效能，并研究有哪些协定要符合，末了则是确定这颗IC 芯片的实作方法，将不同功能分配身分歧的单元，并确立不同单元间贯串衔接的办法。
2.设计芯片细节：
利用HDL 将电路描写出来。常利用的HDL 有Verilog、VHDL 等，藉由程式码便可将一颗IC 的功能表达出来。再进一步检讨程式功能的精确性并修正。
(资料来源: 电子说) Verilog 范例
3. 画出设计蓝图：
IC 设计中，逻辑合成这个步骤便是将无误的HDL code，放入EDA tool，让电脑将HDL code 转换成逻辑电路，产生电路图。之后，便是确定此设计图是否符合规格。
(资料来源: 电子说)
4. 电路布局、绕线、光罩叠层：
将合成完的程式码再放入另一套EDA tool，进行电路布局与布线。在经由检测后，便会形成干系的电路图。
如下图所示，可以看到蓝、红、绿、黄平分歧颜色，每种不同的颜色就代表着一张光罩。
(资料来源: 电子说)
末了层层光罩，叠起一颗芯片。一颗IC 会产生多张的光罩，这些光罩有高下层的分别，每层有各自的任务。以CMOS 光罩示意图为例，左边为经由电路布局与绕线后形成的电路图，每种颜色代表一张光罩。右边则是将每张光罩放开的样子。制作时，便由最底层开始，逐层制作，完成芯片。
IC 设计架构小学堂：
RISC 和CISC 是目前CPU 的两种紧张架构，差异在于不同的CPU 设计理念和方法。
CISC 是一种微处理器指令集架构(ISA)，每个指令可实行一些低阶操作，如从影象体读取、储存、和打算操作，全部集中于单一指令中。
RISC 对指令数目和定址办法都做简化，使其更随意马虎实现想要的事情内容，指令并存实行程度更好，编译器的效率更高，使它能够以更快的速率实行操作。
目前市场存在的主流四大芯片架构，一因此英特尔为首，基于CISC 的X86 架构；二因此RISC 事理的ARM、MIPS、RISCV 三大架构。
X86 架构紧张是用于电脑措辞指令集。ARM 架构是一个32 位元为主的精简指令集处理器架构，其大量利用在许多嵌入式系统设计。
ARM 由于节能的特点，ARM 处理器非常适用于行动通讯领域，符合其紧张设计目标为低耗电特性。
MIPS 架构是一种采纳RISC 的处理器架构。1981 年由MIPS 科技公司开拓并授权。它是基于一种固定长度的定期编码指令集。而在改良后，这种架构可增援高阶措辞的优化实行。其算术和逻辑运算采取三个运算元的形式，许可编译器优化繁芜的表达式。
RISC-V 架构则是基于精简指令集打算RISC 事理建立的开放指令集架构。RISC-V 是在指令集不断发展和成熟的根本上建立的全新指令。
RISC-V 指令集完备开源，设计大略，易于移植Unix 系统，模组化设计，完全工具链，同时有大量的开源实现和流片案例，得到很多IC 设计公司的认同。
