一、电磁锁事理
弱电中常用的锁有：磁力锁（电磁锁）、剪力锁、电插锁、电机锁、电控锁、电钩锁等等，本次以项目中利用最广泛的电磁锁来解释，如下图所示：
门禁不会接线？不可能的事
单门电磁锁图
电磁锁由锁体（上图）和衔铁组成，锁体上电后产生磁力，以磁力来吸附衔铁（门扇），大略说：通电它就吸合，断电它就松开。
门禁不会接线？不可能的事
单门电磁锁电路板图
锁体里面的电路板很大略，12V电源插座，还有一个通电指示灯，除此之外，没有其它的掌握电路了。
我们来演示一下：
视频中红黑两根线是12V电源，可以看出，一通电电磁锁就吸合，断电就断开。不管门禁设备多繁芜，终极还是要靠通电、断电来掌握电磁锁。
二、继电器事理
电磁锁通电就吸合（关门），断电就松开（开门），实际利用中我们不可能人手去掌握电源通断电，那如何实现呢？
利用继电器：
门禁不会接线？不可能的事
电路板上继电器图
继电器是一种电子掌握器件，常日运用于自动掌握电路中，当输入两端加上一定的电压，其内部小线圈中就会流过一定的电流，从而产生电磁效应，内部衔铁就会在磁力吸引的浸染下，战胜返回弹簧的拉力吸向铁芯，从而带动输出真个触点吸合。继电器等效事理图如下：
门禁不会接线？不可能的事
继电器默认情形下NC和COM的触点是连通的，当掌握端接入一定电压，继电器的COM触点会打向NO触点：
门禁不会接线？不可能的事
继电器的事理解释白了，看一下怎么用：把COM接到电源的12V，由于默认情形下COM和NC是连通的，以是NC端电压也是12V，电磁锁正极接到NC，负极接到GND，这样电磁锁默认情形下就吸合（锁门）。当对继电器掌握端进行触发，继电器内部COM端会断开与NC的连接，打到NO端，导致电磁锁断电开门，这便是门禁的事理。
不论采取何种办法的门禁，刷卡、人脸识别、指纹识别、虹膜识别，终极都是根据上面的事理对门锁进行掌握。
三、门禁接口解释
在进一步讲解之前，我们先理解一下各种常见门禁接口缩写和其含义：
12V、V+：电源正极。
GND、V-：电源负极。
NC： Normal Connected ，常闭接点，默认情形下与COM连通。
NO：Normal Open，常开接点，在继电器被触发后，与COM连通。
COM：Common，公共接点。
BELL：门铃，一样平常门铃4根线，两根电源，另两根掌握线。
PUSH、OPEN、EXIT：开门按钮。
Battery、B+、B-：蓄电池，蓄电池也是电源，一样平常是12V，分正负。
Control、CTRL：一样平常两根线，分正负，吸收可视对讲脉冲旗子暗记开门。
D0、D1：韦根接口，常日用于外接刷卡器。
FIRE：失火报警输入，常日连接到消防掌握设备。
A、B、485+、485-：RS485接口，分A和B共两根线，一样平常用于联网。
Alarm+、Alarm-：报警接口，可外接声光报警器。
Senor、SEN：门磁接口，门磁安装在门上，门未闭合会输出开关量。
四、门禁电源(最大略的门禁运用)
上面说到了电磁锁通电就可以掌握，监控和门禁都是12V的电源，但是行业内不会拿监控电源用在门禁上，由于带不动，监控用的电源适配器常日输出12V1.5A或者12V2A，但是门禁最低哀求都是12V3A以上，电磁锁花费电流大并且在上电和断电瞬间会导致电流激变，对电源哀求高。
电源+继电器掌握=门禁电源
很多厂家在设计门禁电源的时候，干脆把继电器掌握功能也加上，也便是说门禁电源既具有供电功能又具备大略门禁掌握功能，早些年很盛行这种产品。
门禁不会接线？不可能的事
我专门到仓库里搜个门禁电源，上面标称能带50W的负载，也便是输出12V4A以上(下面拆开拓现虚标了)：
门禁不会接线？不可能的事
拆开后，设计很大略，一个变压器把互换220V变成15V互换，经由4个二极管整流成直流，然后利用廉价的7812芯片把电压输出到12V，7812芯片输出电流手册上推举才1.5A，是达不到4A的。继电器部分实现门禁掌握，阁下还有一个小的555芯片，这个芯片实现延时关门功能。
看一下如何接线：
门禁不会接线？不可能的事
根据上图，电路板没有引出COM端，其内部默认COM已经和+12V连接，以是电磁锁连接NC和GND，出门按钮连接PUSH和GND，这样就完成了一个最大略的门禁系统，可以用在那种进门须要人工盘查，出门自行按按钮的场合，构造大略，本钱低。
五、门禁电源+门禁一体机(通用）
刷卡门禁利用最广泛，上面所说的门禁电源无法实现刷卡功能，还须要合营一体机利用。
门禁一体机是指集成了刷卡器（或者其它识别防水）的门禁设备，如下所示：
门禁不会接线？不可能的事
这款设备也是当年盛行款，特点实惠、耐用，拆开看看：
门禁不会接线？不可能的事
周围一圈铜丝是刷卡用额感应线圈，刷卡器是直接做到了电路板上，不须要在额外接刷卡器，并且电路板上同样有继电器，同样有NC、NO，有人按下开门按钮或者刷卡成功时，继电器同样会有动作。板子上PUSH/NO合在一起，解释其内部COM是连接到GND的。

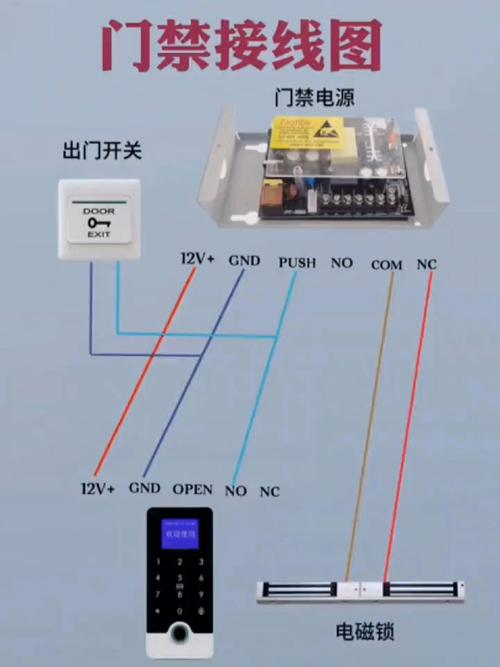

我们来看一下一体机和门禁电源如何连线：出门按钮连接OPEN和GND，PUSH/NO连接门禁电源的PUSH，GND和+12V连接门禁电源对应连接，BELL连接门铃。
通过上面剖析，大家该当能理解了门禁接线，我们再举例剖析其它品牌门禁产品：
门禁不会接线？不可能的事
上图是微耕品牌门禁掌握器，可掌握双门，进出都要刷卡，看起来接线端口很多，觉得很困难，但是我们轻微细看，无非就两部分，下面有D0、D1的是韦根接口用来外接刷卡器，上面COM、NC、NO便是继电器掌握部分，事理跟我们前面讲过的是一样的。
六、开关电源+门禁一体机
前面先容的都是电磁锁连接到门禁电源，通过一体机来掌握门禁电源，那能不能将电磁锁直接连接到一体机，利用一体机来掌握电磁锁开关？答案是可以的，但是仅限于一体机的功率可以带的动电磁锁的情形。
门禁不会接线？不可能的事
常日办公室这种指纹一体机可以直接接电磁锁，我们看一下设备接线图：
门禁不会接线？不可能的事
根据上图，可以看的出来虽然接口多，但是用到的还是前面提到的几种接口，事理都是一样的。
七、小结
门禁常日接线办法：
全体门禁系统12V、GND肯定是接门禁电源的+12V、GND，如果没有门禁电源，采取开关电源也是一样。
门禁电源上的COM、NO、NC是用来连接锁的，断电开门的锁连接NC（电磁锁）。通电开门的锁连接NO（电插锁）。常日COM在电路板内部已经连接到+12V。
门禁一体机/门禁掌握器上的COM、NO、NC是用来掌握门禁电源的。常日COM在电路板内部已经连接到GND。NO接到门禁电源上的PUSH。
出门按钮一端接到GND，一端接到门禁一体机/门禁掌握器上的PUSH。实在出门按钮接到门禁电源的PUSH也是可以用的，但是这样按下出门按钮，一体机是不知道的，有的一体机可以记录开门信息，不利于后台管理。
外接刷卡器，一样平常须要接4根线，12V（红）、GND（黑）、D0（绿）、D1（白），接到门禁一体机/门禁掌握器上。
门铃，接到门禁一体机/门禁掌握器上。门铃一样平常须要4根线，12V、GND、其余两根旗子暗记线。旗子暗记线短接一下就发出门铃声。
门磁开关，接到门禁一体机/门禁掌握器上。门磁开关两根线，没有正负之分，门打开了或者未关好都会有开关量反馈给门禁掌握器。
其它失火报警、RS485、网口根据实际利用情形选择。
