Meta 45W快充充电器采取跑道造型设计，机身外壳表面全部高光亮面处理，整体设计风格简约。
机身底部配备固定式美规插脚。
底部外壳印有这款充电用具体规格参数。
充电器参数特写
型号：AN45A-59CFKCV
输入：100-240V~50/60Hz 1A
输出：5V3A、9V3A、15V3A、20V2.25A
制造商：飞宏科技株式会社
此外底部还设计有Facebook改名为Meta后的全新logo。
机身端部配备单USB-C接口。
实测Meta 45W快充充电器机身长度为62.88mm。
宽度为42.17mm。
厚度为28.05mm。
充电器拿在手上的大小直不雅观感想熏染。
其余测得其净重约为95g。
利用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持PD3.0、PPS、QC4以及DCP充电协议。
PDO报文显示USB-C口具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-16V3A、3.3-21V2.25A两组PPS电压档位。
Meta 45W快充充电器拆解看完了这款充电器的外不雅观和测试，下面就进行拆解，一起来看看内部的用料和做工。
首先从顶部壳体接缝撬开充电器外壳，内部PCBA模块涂有胶水导热。
盖板内部粘贴铝片散热。
从壳体内部取出PCBA模块，PCBA模块打胶粘贴固定。
PCBA模块一览，变压器等元件之间大面积打胶添补加固。
利用游标卡尺测得PCBA模块长度约为59.7mm。
PCBA模块宽度约为38.3mm。
PCBA模块厚度约为21.2mm。
清理掉正反面的胶水，PCBA模块正面一览，个中左上角为互换输入端，焊接保险丝，共模电感，安规X2电容，高压滤波电容。下方左侧焊接两颗高压滤波电容，右侧焊接变压器和输出滤波电容，以及USB-C母座小板。
背面焊接一颗整流桥和PI电源芯片，初次级界线分明，并设有露铜走线，加强电源芯片散热。
通过对PCBA模块的不雅观察创造，这款45W充电器采取反激开关电源架构，同步整流。输出电压由协议芯片反馈到电源芯片，实现宽电压输出。下面我们就从输入端开始理解各个器件的信息。
PCBA模块输入端焊接保险丝，共模电感，安规X2电容，高压滤波电容和蓝色Y电容。左侧焊接USB-C母座小板。
电源输入线冷压端子焊接。
输入端保险丝来自华德电子，规格为3.15A 250V。
绿色NTC热敏电阻用于抑制充电器插电时的浪涌电流。
共模电感采取漆包线和绝缘线绕制。
安规X2电容来自HJC华容，规格为0.1μF。
整流桥来自光宝，型号TT8M，规格为1000V 8A。

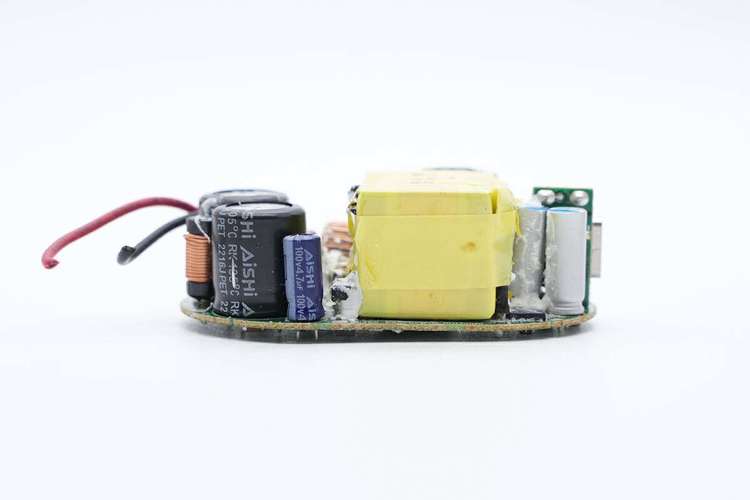

侧面焊接高压滤波电容和变压器。
一颗高压滤波电容来自法拉。
规格为400V27μF，为FZE系列。
在两颗高压滤波电容之间是差模电感。
两颗高压滤波电容来自艾华，规格为400V27μF，总滤波电容容量为81μF。
差模电感采取工字磁芯绕制。
电源主控芯片来自PI，丝印SC1715C，芯片内置PWM掌握器、高压MOS、同步整流掌握器和反馈通信，集成度非常高，有效简化开关电源设计。
为主控芯片供电的滤波电容规格为100V4.7μF。
变压器磁芯严密缠绕胶带绝缘。
输出端焊接滤波固态电容，USB-C母座小板和蓝色Y电容。
插件蓝色Y电容特写。
同步整流管来自AOS万国，型号为AONS62920，是一颗耐压100V的NMOS，导阻6.3mΩ，采取DFN56封装。
两颗输出滤波电容来自柏瑞凯，为RT系列超高纹波电流固态电容，规格为470μF25V。
充电头网拆解理解到，柏瑞凯的产品广泛运用于充电器、车充、无线充、移动电源、储能电源等领域，并被华为、OPPO、vivo、小米、光彩、三星、遐想、传音、紫米、努比亚、公牛、ANKER等有名品牌的多款产品采取，产品得到市场的高度认可。
协议芯片来自伟诠，型号WT6635，支持USB PD3.0，支持高通QC4，QC4+快充。WT6635内置8位MCU，内置恒压恒流掌握，片内集成输出电流检测和温度传感器，支持线损补偿，内置完善的保护功能。
输出VBUS开关管来自杰力，型号EMB04N03V，NMOS，耐压30V，导阻4mΩ，采取EDFN33封装。
USB-C母座焊接在垂直小板上，小板焊接金属柱加固。
全部拆解一览，来张百口福。
充电头网拆解总结Meta这款充电器采取跑道型外不雅观设计，白色外壳，底部配有美规固定插脚，并且印有Meta logo。充电器侧面设有USB-C接口，具备45W PD快充。实测具备45W PD快充和两组PPS快充，能够很好的知足安卓手机和条记本电脑充电利用。
充电头网通过拆解理解到，Meta这款充电器内部PCBA模块大面积打胶添补，并配有铝制散热片。内置PI高集成主控芯片，搭配利用AOS万国同步整流管，协议芯片来自伟诠。高压滤波电容分别采取法拉和艾华品牌，输出滤波固态电容来自柏瑞凯，内部用料和做工踏实可靠。
