电力场效应管的构造和事情事理

电力场效应晶体管种类和构造有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。
在电力电子装置中，紧张运用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但构造有很大差异。
小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横引导电。
电力场效应晶体管大多采取垂直导电构造，提高了器件的耐电压和耐电流的能力。
按垂直导电构造的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采取多单元集成构造，一个器件由成千上万个小的MOSFET组成。

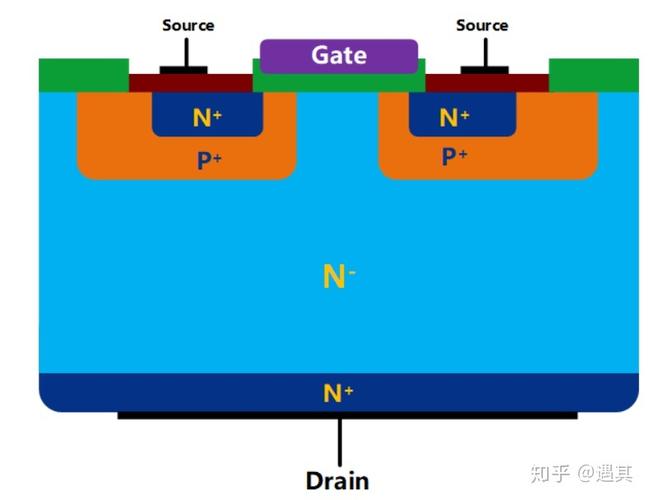

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。
电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。
当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。
如果在栅极和源极之间加一正向电压UGS，并且使UGS大于或即是管子的开启电压UT，则管子开通，在漏、源极间流过电流ID。
UGS超过UT越大，导电能力越强，漏极电流越大。
