我只管即便把拍摄设备也描述清楚。

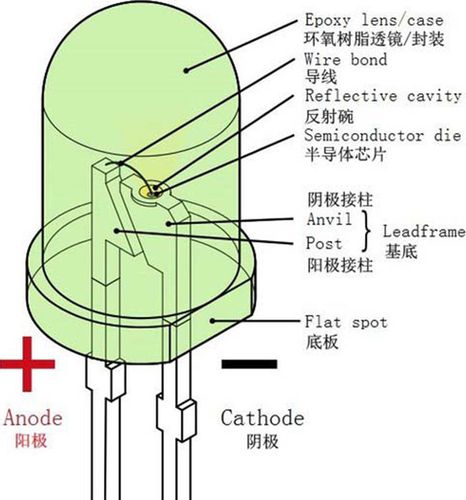

那么，从何提及呢...按韶光线来说吧。从2000年旁边开始玩LED，那时候没有大功率的，只有5mm草帽头，连白光都没有，只有红绿两色，蓝色也是后来才涌现的。当时刚开始打仗LED，每周去本地电子配件店买20个LED，2毛一个！
然后回来就各种折腾，当时玩得最6的是把草帽里面的核心给拆出来......那个核心只有砂粒大小，很随意马虎搞碎了，但那时候年轻，眼神好，不是太大问题。
便是下面这个，现在的绿色LED用的也是氮化镓了，透明的芯片，以前那种可能是磷化镓材料，橙色的。
设备：索尼T30卡片机微距
不要以为我随便拿了个什么东西乱来你们，还是可以点亮的
哈哈。
这样玩了几年后，大概是05年，淘宝上看到了第一批大功率LED，记得当时有个台湾的牌子叫艾迪森，能做50W的LED，也是现在的多核心串并联结构，但那时候非常贵，好几百块，买不起只能买3W的过瘾。不得不说大功率的用着非常爽，亮度不是草帽能比的，但现在看来光效可能也只有70~80lm/w。顺便说一下，艾迪森这个牌子还在，但名气一贯不大。
再后来大功率LED价格下来了，一些国际大公司开始进入海内市场，见到有一批成色比较旧的流明LED，4块钱一个，于是买了一批来，说实话光效该当比不过同期间的CREE。
设备：索尼微距
这种LED封装工艺很繁芜，但我创造底下那个散热焊盘不能受热，我为了散热好些，用焊锡给焊上了，结果内部连接断裂，变成萤火虫了.....
可能受限于当时的功率，厂家认为不须要靠焊锡来导热，以是用的锡球不是耐高温的。焊过往后，抠下果冻，核心轻松下来了，可以看到核心下面是用锡球连接的。六角形基板可能是氮化硅材料。
设备：索尼微距
如果把核心带着氮化硅一起拿下来，仍旧可以发光，当然，不能过大电流。
看得出真正发光的核心是透明的。
同期间的CREE，也便是大名鼎鼎的Q5，Q5实在是光效等级，并不是其真正型号，常说的Q5是XRE封装，也便是表面有个金属圈的，但光效等级是通用的，以是其他封装形状也有叫Q5的，不过功率和形状完备不一样了。
这一期间的大功率LED彷佛都采取碳化硅基板，特色是核心下面有一块玄色物质，由于碳化硅是导电的，电极可以直接从碳化硅上走，但缺陷便是本钱高。后来开始用蓝宝石衬底，本钱低，蓝宝石不导电，电流只能从核心上走，于是可以看到正负极都在核心上的情形。
设备：索尼微距
接下来是某种手机闪光灯上的LED，虽然这东西涌现得晚，提上来说是由于我创造其核心构造和上面流明的类似，难道是流明在炒冷饭？
洗掉荧光粉后，玄色长方形颗粒是齐纳二极管。芯片采取倒装工艺，表面有4根长条，发光的便是这4根。
设备：体视显微镜+手机
反光情形下，坑坑洼洼
侧面看，创造核心表面实在有一层透明物质，疑惑是蓝宝石衬底。
真正发光的是透明物质下面那4根长条。
来一点猛货，流明公司的PT54大功率LED，铜镀金基板，恒流8A驱动，脉冲驱动电流13A以上。紧张用于投影仪上，这个系列有红绿蓝三色，貌似还有个橙色。
用万用表二极管档点亮的状态，设备：索尼T30
铝线邦定工艺，由于要过超大电流，线比较多......表面有交叉斜纹。
设备：生物显微镜+手机
这个是流明的大功率紫外LED，和上面那个赤色的相同的工艺，CBT-120UV。单核30A电流，波长可能是405nm的，用于紫外曝光之类的用场。收的二手货比较便宜，可能已经光衰了。
厚实的铜基板
二手货，难免瑕疵，核心上面有片玻璃，保护核心的，然而里面的空间居然和表面是通的，导致灰尘会掉进去。红的那个PT54，玻璃边上也有个洞，但被一坨硅胶封住了，预测是平衡内外压力用的，但这个紫外的可能由于某些缘故原由封胶掉了，于是灰尘进入。
这个功率的LED，出光面温度非常高，可以点燃纸张，以是灰尘在里面被烤焦了，糊在玻璃上，玻璃受热不屈均就裂了。这也解释，LED核心不怕氧化，但灰尘可能导致过热。
设备：体视显微镜+手机
轻微点亮，表面除了有电极汇流条外，还有方格纹路，这和那个红光的也是类似。
设备：生物显微镜+手机
谈谈大功率led里单核大功率和多核小功率的优缺陷。
多核小功率很多公司在做，这是能实现大功率的最大略办法，由于做大核心会涌现良品率低的问题，而且大核心的散热哀求也很高。多核心的最大问题是离散性，串联电路里如果有一个LED无法承受电流烧掉，整串灯都灭了；并联的话，如果有一个核心烧断，别的核心将要分担多出来的电流，结果是热量更大，烧得更快。常日情形下大功率LED不做并联，只做串联，这引起另一个问题，如果做特殊大的功率，须要很多小核心串联，驱动电压会很高，这就限定了其运用，单核大功率就可以。
单核大功率彷佛就流明公司在做，范例的有早些时候的SST90，还有上面先容的这种异形封装的。特色是驱动电压低，便是一个LED的电压，电流超大。单核的上风是很明显的，更靠近于点光源，随意马虎设计二次光路。但流明的产品普遍光效不高，SST90就被称为电老虎，适宜追光灯等不抠效率但对光路有哀求的场合。
上面提到CREE的Q5，实在是光效等级，由于XRE封装的本钱太高，海内目前仿造的紧张是XPE封装，便是核心只有芝麻大一点的那种，XPE的功率比XRE小一点，大概差300mA。核心小，封装好做，深受海内山寨厂的喜好，还特殊喜好做色温很高的那种......
我拆的这个也是山寨，芯片不是倒装的话就比较难拆，欠妥心挑断一根金线，不过由于电流小，剩下一根也勉强能用，边上那颗小黑点照例是齐纳管。
设备：生物显微镜+手机
接下来这个是仿XML的，也便是奸商常说的T6，实在T6也是光效等级，其他封装的也可能有T6这一档，到了奸商这里，硬被说成是型号，无奈已经被我拆一半了，这个灯珠是烧掉的，仿货当然做得不如正品好，电流吃不消。
设备：生物显微镜+手机
紫外灯下，不管是荧光粉还是核心都发黄光，仔细看左下角，有个蓝点，莫非是这里击穿了？
完备洗掉荧光粉的样子
CREE的另一款，用在照明设备上的XTE，CREE很难得用了倒装的工艺，比较好拆。分外的切割构造听说可以增加蓝光输出（减少反射），看起来像个宝石，边上也有齐纳管，被我抠掉了。这个功率不大，1A顶天了。
轻微点亮
前面全是CREE的，现在来换一个，韩国某个公司产的，紫外LED，波终年夜概380nm，买的拆机片，没啥好说的
核心表面有种颗粒感
日亚的紫外LED，365nm，差不多是市情上光效最高的紫外led了，电流700mA，但紫外光功率比较高，价格也很好看，一颗200多.....不追求效率的不建议买。这个核心和陶瓷板彷佛是锡焊的.....
iPhone4的摄像头闪光灯，用塑料给灌进去了，不知道那个厂生产的。
用二氯甲烷泡胀了可以取出来，倒装核心，带齐纳管，觉得是飞利浦的产品，不过倒装的也不一定全是飞利浦的。这个led不是高显色的，那时候彷佛还不考虑显色性的问题。
再来一个不是LED的，激光管！
这个管子该当这天亚的，用于激光投影机，早些年还买不到如此大功率的激光管，由于日亚和卡西欧这些厂商有协议，不得零售。有些人买一台投影机拆出里面的管子卖，一台机器20个1W的450nm管子，机器6K多，一个管子卖200多，尸体再用流明那个PT54凑一组RGB装回去自己用，相称于白嫖一台投影。
这管子被我失落手烧掉了，坏掉的该当是腔体，发光部分没坏，以是能发光但不能出激光了。
设备：生物显微镜+手机
末了.......来个比较奇特的，可以算是LED吧.....
大家都知道LED便是个特化过的PN结，那么普通PN结能不能发光呢？答案是看情形。有些联合适发光，有些不适宜。比如太阳能电池，大面积PN结发电，但没法发光，材料不得当；LED可以发光，也可以发电；这次再来个可以发电，也可以发光的玩意...大功率三极管的PN结！
！
这是个80年代生产的3DD15，以前很迷老管子，到处网络，得手了还要拆开看看，这个便是了。现在工艺做的垃圾，用刀片插到铁帽的缝隙里，敲一下就开了，这个是焊去世的，用老虎钳大力失事业。做工很好，大核心，多根连线，底下还有厚厚的一块铜。
给管子的BE脚通上电，大概是12V1A旁边，就会发光啦~输入这么大功率只亮这么点点，毕竟不是专门的LED，以是发热非常厉害，要做好散热。
显微镜下，发光是很细的一条线，实在分辨不出微不雅观构造了。
用其他管子也行，这个是2N3055的，当代工艺，也能发光的。如果拿3DG之类的小管子也行，但核心太小了就不明显。
全文完....感激不雅观看。
感激不雅观看！
