为什么 Buck-Boost 芯片没有输出负压？图文结合一文告诉你谜底_拓扑_时序

不知道大家在项目于上利用Buck-Boost芯片时，有没有这样的疑问：选用的明明是升降压变换器，也在单板上正常利用了，但是输出并不是负压！

该当很多人有过这样的设计：输入电压是2.5~5V，输出3.3V，DC-DC芯片选用的便是Buck-Boost芯片，输出也的确是正的3.3V，并不是根本拓扑说的负压！

那到底是缘故原由导致的呢？

先理解标准的 Buck-Boost 变换器的拓扑。

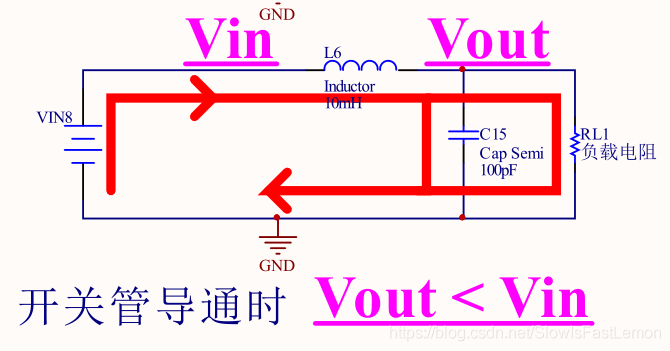

当 Q1 开关管导通时，输入电压对电感进行充电，此时二极管D1截止。

当 Q1 开关管闭合时，电感阻挡电流的降落，感应出的电流对负载充电，此时二极管 D1导通，则负载下端电压高，上端电压低，如果将下端作为 GND，输出即为负压。

标准的Buck-Boost变换器的拓扑

按照 Buck-Boost 的事情事理，输出确实该当便是负压，但实际上各大厂商供应的Buck-Boost芯片很少是输出负压的。

比如 MP28160芯片，从芯片外部来看，就一个电感。
从芯片的描述来看，明明便是 Buck-Boost 芯片，但是输出却是正电压。

MP28160芯片外部

要办理上面的疑问，还要深入到芯片内部来看。

下面是 MP28160 的内部框图，竟然有四个MOS管。
这和最开始先容的Buck-Boost拓扑并不一样！
没有二极管，而且多了三个MOS管。

MP28160 的内部框图

现在，我们来推导一下，从负压的 Buck-Boost 怎么得到正压的四管的 Buck-Boost。

1、目标是输入2.5V~5V，输出3.3V，可以先升压再降压

如下图所示，将两个拓扑串联起来，完备可以实现目标需求，而且是正压输出。

但是这里有两个电感，而且须要两个掌握器，一个降压，一个升压，同时这里还有两个二极管，损耗比较高，效率低，且本钱高。

2、为理解决上述问题，将二极管换成 MOS 管

只要合理掌握上述4个MOS管的开通和关断时序，完备可以实现升压，降压功能，且输出正压。

但是这里还是有个问题没办理——存在两个电感！

3、为理解决两个电感的问题，改用降压和升压串联

这种方案比较升压和降压串联，只有一个电感，输出正压，更靠近目标的需求。
但是由于存在两个二极管，还是会存在效率低，无法用在大功率的场合。
因此，还须要进一步优化。

4、将二极管改换为MOS管

经由上述4步的变换，既可以实现了目标需求，同时还和刚刚看到的 MP28160芯片内部的拓扑框图同等，这解释，利用降压和升压拓扑串联，实在是可以实现升降压的。

以是，大家在单板上利用的Buck-Boost芯片，更为准确的说该当是四管单电感升降压变换器。
与最初大家所熟知的，带有二极管的负极性的Buck-Boost拓扑并不是描述的同一个电路拓扑。

在 MP28160 Datasheet 上找到干系的描述，MOS管的开通的关断会自动根据输入和输出电压的关系，进行MOS时序掌握。

MP28160 Datasheet

1、当输入电压高于输出电压时，事情在 Buck模式

Buck 模式时序如下，这种模式下哀求Q3一贯须要导通。

2、当输出电压高于输入电压时，事情在Boost模式时

时序如下，这种模式下哀求Q1一贯须要导通。

3、当输入电压和输出电压靠近时，事情在Buck-Boost模式

这种模式存在两种办法：

（1）当输入电压高于输出电压时，此时有Buck充电和Boost充电两种办法，而只有Buck放电一种办法；

Buck充电办法，MOS监工作时序

Buck充电办法，MOS监工作时序

Boost充电办法，MOS监工作时序

Boost充电办法，MOS监工作时序

Buck放电办法，MOS监工作时序

Buck放电办法，MOS监工作时序

（2）当输出电压高于输入电压时，此时只有Boost充电一种办法，而有Buck放电和Boost放电两种办法；

Boost充电办法，MOS监工作时序

Boost充电办法，MOS监工作时序

Buck放电办法，MOS监工作时序

Buck放电办法，MOS监工作时序

Boost放电办法，MOS监工作时序

Boost放电办法，MOS监工作时序

从上面的剖析可以看出，四管升降压的拓扑比较带有二极管的负压Buck-Boost而言，事情模式多样，掌握办法也比较繁芜，在PCB布局设计时哀求也更高，由于涌现了更多SW节点和功率回路。

根本的Buck-Boost拓扑，输出的确是负压。
但是在实际事情运用中，须要Buck-Boost拓扑，且输出负压的并不多。
目前被广泛利用的，只有一个电感的升降压电路，准确的来说，并不是我们常说的Buck-Boost根本拓扑。

只不过是四管单电感的这种拓扑恰好实现了升降压的功能，而且还仅仅就一个电。
因此，这种升降压电路更为准确的说法该当是：四管单电感升降压型Buck-Boost拓扑。

四管的事情时序和模式和输入和输出电压有较强的关联系，当输入大于输出时，Buck多，Boost少；当输出大于输入时，Buck少Boost多。

回到开头的疑问，根本的、三种非隔离的DC -DC拓扑之一的Buck-Boost，输出是负压。
但是，目前利用较多的，输出是正压的，该当是四管单电感升降压型拓扑，很明显它属于Buck-Boost，但作为硬件开拓职员，须要做好区分，而不能混为一体。

来源：《大话硬件》https://mp.weixin.qq.com/s/Xv_ADhyq5Ag1sU6VgidXLQ
