一、 CP测试

CP(Chip Probing)测试也叫晶圆测试(wafer test),也便是在芯片未封装之前对wafer进行测试,这样就可以把有问题的芯片在封装之前剔除出来,节约封装FT的本钱。
CP测试在全体芯片制作流程中处于晶圆制造和封装之间。
晶圆(Wafer)制作完成之后,成千上万的裸DIE(未封装的芯片)规则地布满全体Wafer。
由于尚未进行划片封装,芯片的管脚全部袒露在外,这些极眇小的管脚须要通过更细的探针(Probe)来与测试机台(Tester)连接。

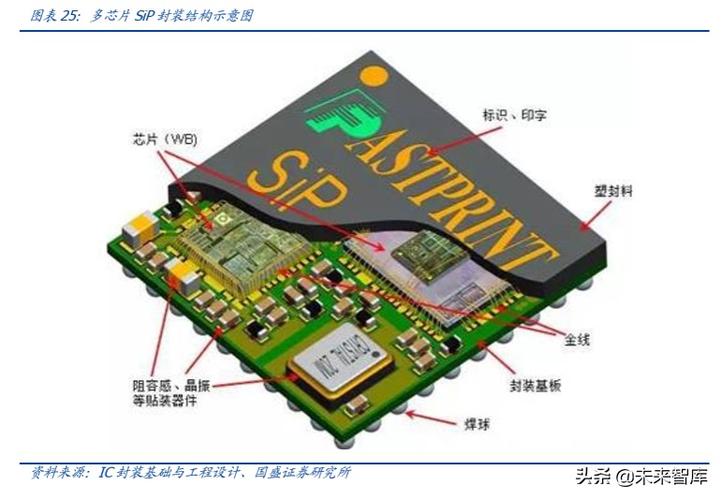

半导体芯片测试的详解_测试_芯片 半导体芯片测试的详解_测试_芯片 智能

添加图片注释,不超过 140 字(可选)

半导体芯片测试的详解_测试_芯片 半导体芯片测试的详解_测试_芯片 智能
(图片来自网络侵删)

可以把CP想成下图的测试样子,用探针Probe来进行测试晶圆:

添加图片注释,不超过 140 字(可选)

但运用中,探针的数量非常的多,会利用几千上万个探针做的探针台。
探针台,是用来承载wafer的平台,让wafer内的每颗die每个bond pads 都能连接到Probe card的探针上,同时能够精确地移位,每次测试之后,换其余的die再一次连接到Probe card的探针上,从而担保wafer上的每一个die都被测试到。
高端探针台目前大部分为国外品牌垄断,中低端市场基本由海内探针台厂家霸占,也有部分中高端市场逐渐被国产替代。

添加图片注释,不超过 140 字(可选)

CP测试紧张测以下几方面的内容:

SCAN。
SCAN用于检测芯片逻辑功能是否精确。
Boundary SCAN。
Boundary SCAN用于检测芯片管脚功能是否精确。
存储器。
芯片每每集成着各种类型的存储器(例如ROM/RAM/Flash),为了测试存储器读写和存储功能,常日在设计时提前加入BIST(Built-In SelfTest)逻辑,用于存储器自测。
芯片通过分外的管脚配置进入各种BIST功能,完成自测试后BIST模块将测试结果反馈给Tester。
DC/AC Test。
DC测试包括芯片Signal PIN的Open/Short测试,电源PIN的PowerShort测试,以及检测芯片直流电流和电压参数是否符合设计规格RF Test。
对付无线通信芯片,RF的功能和性能至关主要。
CP中对RF测试来检测RF模块逻辑功能是否精确。
FT时还要对RF进行更进一步的性能测试。
其他Function Test。
芯片其他功能测试,用于检测芯片其他主要的功能和性能是否符合设计规格。

测试机须要根据测试的内容进行选择,有很多品牌和产品系列:例如存储器芯片Advantest T55xx 系列等、数字稠浊旗子暗记或SoC芯片Teradyne J750 系列等,RF射频芯片Credence ASL-3000 系列等。

添加图片注释,不超过 140 字(可选)

二、 FT(final test)测试

FT(final test)测试便是终极测试,在芯片完成封装之后进行的测试。
FT测试属于芯片级测试,是通过测试板(Loadboard)和测试插座(Socket)使自动化测试设备(ATE)到封装后的芯片之间建立电气连接。
FT测试的目的是筛选出知足设计规格的产品卖给客户。

FT的测试系统构造如下图:

添加图片注释,不超过 140 字(可选)

FT测试须要的硬件设备包括测试板、测试插座、ATE(Automation Test Equi[pment)测试机台、Handler。
个中Handler也称为自动化分类机,是用来实现FT测试自动化的设备。

添加图片注释,不超过 140 字(可选)

handler与tester相结合以及连上了interface之后才能测试。
动作便是handler的手臂将芯片放进socket,然后contact pusher下压。
使芯片的引脚精确的和socket的打仗送出start旗子暗记,透过interface 给tester,测试完成之后tester送回binning及EOT(end of test)讯号。
handler再做出分类的动作。

添加图片注释,不超过 140 字(可选)

添加图片注释,不超过 140 字(可选)

FT测试项目也是根据芯片的功能和特性决定的。
常见的FT测试项一样平常有:

Open/short test,也便是检讨芯片引脚是否有开路或者短路,DC test也便是检讨器件直流的电流和电压的参数。
Eflash test也便是检讨内嵌的flash功能和性能,包含读写参数动作功耗和速率等各种参数。
Function test便是测试芯片的逻辑功能,AC test便是验证互换的规格,包括互换输出旗子暗记的质量和旗子暗记的实际参数。
RF test这个便是针对有射频模块的芯片,紧张验证射频模块的功能和性能参数。
还有便是DFT test,DFT(Design forTest) test紧张包括scan扫描设计和内件的自测,也便是BIST(Build In Self Test)。

三、 SLT测试

SLT是System Level Test的缩写。
SLT一种是在其他测试覆盖率无法知足时利用。
还有一种便是为了掌握本钱,由于ATE的测试本钱比较高。
SLT的测试把芯片放在测试板上,测试板可以用于验证芯片的各个功能。
由于他们掌握多台测试机,这样可以实现批量的测试。

添加图片注释,不超过 140 字(可选)

SLT测试须要的硬件设备包括测试板、测试插座、Handler、Change Kit以及测试主机与连接线等。
SLT测试属于定制化测试,软件部分灵巧度比较高,不须要基于自动化测试平台开拓,完备由测试工程师自主开拓。
SLT测试内容常日包括芯片功能测试、高速接口测试以及DDR内存干系的测试等。
与FT测试相同,程序会根据测试结果Pass或者Fail对芯片进行物理分Bin。

以上三种紧张测试之外 ,有的芯片可能还要进行一些可靠性测试,包括以下内容:

ESD,也便是静电抗扰度测试Lateh up便是闩锁测试HTOL便是高温事情寿命测试LTOL便是低温事情寿命测试TCT温度循环测试HAST高加速温度温湿度应力测试其他分外哀求的测试

四、 全自动测试办理方案

末了说一下,以上提到的多数测试,实际生产中为了提高效率,常常采取下图的全自动的测试办理方案。

添加图片注释,不超过 140 字(可选)
