一、功能解释
一个按键Key掌握一起马达输出，上电不事情，短按依次为：低速、中速、高速、关，依次循环
二、电气参数（VDD=3.0V,GND=0,TA=25℃）
（图片来自网络侵删）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.4
3.0
5.0
V
事情电流
IOP
3
mA
Fcpu=2MHz@XTAL-4M
静态电流
ISTB
10
uA
VDD=5V, WDT 开, LVR 关
驱动电流
Iol
20
mA
Vol=0.6V
驱动电流
IOH
14
mA
Voh=VDD-0.6V
事情温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃
三、封装脚位图（SOP-8）
手持风扇IC方案
四、PIN引脚及功能描述
管脚号
符号
功能描述
1
VDD
IC正极
2
NC
悬空
3
NC
悬空
4
KEY
触发脚，低有效
5
P12
升压输出
6
P11
马达输出
7
P10
检测脚
8
GND
IC负极
五、参考电路图

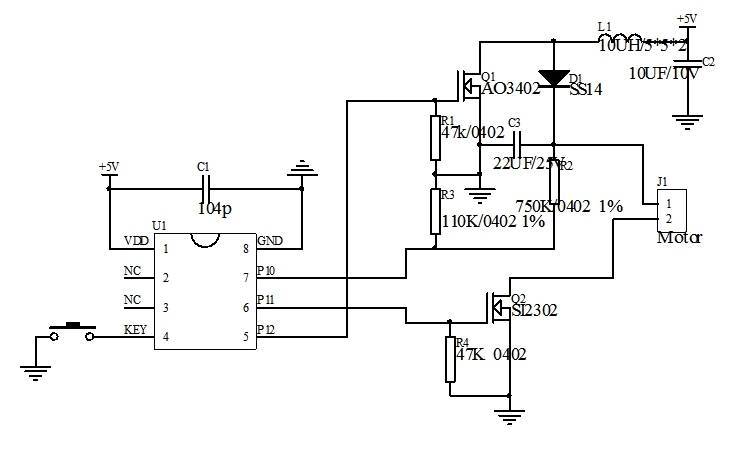

DC5V运用图：
小风扇专用8脚芯片
3.7V锂电池运用图：
USB三档小风扇芯片电路图
六、封装尺寸图（SOP-8）
SOP-8小风扇芯片方案
七、版本解释
版本
日期
描述
3FB2-AA27
2021/4/2
V01初版
0A81-AA27
2021/4/22
V02
111A-AFE4
2022/7/13
改母体
