01测前总结

为了方便大家阅读,在这里给大家总结了几条我利用过后的直接感想熏染供大家参考。

厚“7”薄发 AMD Radeon RX 5700系列显卡评测_功耗_显卡 厚“7”薄发 AMD Radeon RX 5700系列显卡评测_功耗_显卡 智能

1、性能强劲、对位显卡能够领先。
首先在大家最关心的性能表现上,AMD这次并没有说大话,RX 5700/5700 XT都能够领先对位产品不少,这一点可以看我们后期的评测数据理解详细数值。

厚“7”薄发 AMD Radeon RX 5700系列显卡评测_功耗_显卡 厚“7”薄发 AMD Radeon RX 5700系列显卡评测_功耗_显卡 智能
(图片来自网络侵删)

2、性价比爆棚。
本来RX 5700/5700 XT的价格分别是2999元和3599元。
但是由于一些众所周知的缘故原由(NVIDIA发布了SUPER系列显卡,并采取同样的价格策略),因此AMD这边立时反应过来,现定价为RX 5700:2699元,RX 5700 XT:3099元。
这个价格一下子就“真喷鼻香”了。

3、功耗大幅度降落。
老司机们该当都知道,AMD一贯有一个短板,那便是功耗。
不过这次可不一样了。
由于7nm、GDDR6显存、RDNA架构等一系列加持,功耗已经掌握的和友商一样低。
我在刚开始测试的时候切实其实不敢相信,这还是我熟习的A卡吗?

怎么样?是不是以为气氛逐渐焦灼了起来?那就赶紧让我们走进本日的正片吧!

02外不雅观

外不雅观设计的话,二者都采取了Radeon家族式的涡轮散热设计,首先我们来看定位相对较低的RX 5700。

显卡正面采取全金属包裹极简风格,正面只有风扇和RADEON的标志,再无其他。
细节之处AMD也为风扇进行了金属包边处理,好评。

由于定位相对低端RX 5700并没有背板保护

正面还有类似磨砂处理 手感不错 四周还有倒角处理

上方视角 采取了6+8pin供电

视频输出接口配备了3×DP 1.4+HDMI 2.0b。
并没有支持VirtualLink标准的Type-C接口。
不过我们前段韶光也宣布了实在RX系列显卡是从内部支持VirtualLink标准的,相信AIC厂商会在后续型号中推出。

接下来便是我们期待已久的RX 5700 XT了。

首先正面虽然和RX 5700一样利用了涡轮散热,但是有两点不同。
第一便是外壳上面做了横纹处理,不易打滑,阻尼感明显加强。
第二便是外壳上方有一块凹下去的印记,从正面看很像一个“7”。

涡轮风扇同样有金属包边

上方RADEON有条纹处理 且能发光 同样采取6+8pin供电设计

拥有金属背板 且具有防烫标识

进风口细节

视频输出接口同样配备了3×DP 1.4+HDMI 2.0b

03拆解

拆解过程总体来说非常顺利,螺丝数量并不是很多,稍有难度的便是RX 5700 XT的外壳与PCB须要两组排线连接。
不过总体来说非常大略,会拧螺丝就可以了,这也给后期换硅脂节约了不少韶光。
首先我们来看RX 5700。

百口福

散热鳍片

PCB主体

芯片面积由于7nm制程和RDNA架构大幅缩小 只有251平方毫米

三星GDDR6显存 单颗1GB 共8颗

安森美FDMF 3170 DrMos 最大通过电流70A

6+1相供电

接下来我们来看RX 5700 XT,总体上大同小异。

百口福 多了一块背板

芯片面积相同 都为251平方毫米

供电变为7+1相

IR35217 供电主控

04RDNA架构详解

接下来我们来详细的聊聊这次的RDNA架构都有什么变革,事情机制是怎么样的。
不过由于芯片设计非常繁芜,也欢迎大家在评论区谈论,增加细节。

在过去的几代中,AMD的GPU已经利用了良久的基于GCN架构的打算单元。
GCN多年来一贯很好地做事于AMD,并且非常适宜各种事情负载,但是对付Radeon RX 5700系列和Navi,AMD的GCN已经不能连续知足了,因此他们推出了RDNA(Radeon DNA)。

RDNA采取台积电的7nm工艺节点制造,GDDR6显存,支持PCI Express 4.0接口。
GPU还采取了新的Radeon Media和Radeon Display引擎,以更好地知足流媒体和内容创作者的需求,并引入一系列新的显示技能。

Navi中的新COMPUTE UNIT设计具有多级缓存层次构造和简化的图形管道,不仅可以提高每时钟性能,还可以提高时钟频率。
新的CU供应双倍的GCN指令速率,并且具有两倍的标量单位数和调度程序数。
通过资源池,两个CU可以折衷并充当事情组处理器。
例如,64个线程可以分组为两个Wave32指令,并在单个时钟中实行。
CU的灵巧性和集中资源的能力提高了单线程性能,GPU利用率和效率。

Navi还具有新的缓存层次构造。
AMD为其增加了一个新的L1缓存,并将L0缓存的负载带宽更加到ALU。
新的缓存层次构造减少了每个级别的缓存延迟,并提高了有效带宽。

Navi中的DCC(Delta Color Compression)算法也得到了改进,并且也可用于缓存子系统的更广泛部分。
利用Navi,着色器现在可以读取和写入压缩的颜色数据。
新的显示单元还可以读取帧缓冲器中的压缩数据,而无需先对其进行解压缩。
终极结果是全体GPU的有效带宽更高。

Navi中的全体图形管道也已得到改进,可提高效率,实现更好的每时钟性能,并且GPU还具有更高效的时钟门控功能,可提高整体电源效率。

相对付GCN,RDNA供应超过50%的每瓦性能提升和25%更好的整体性能提升。
据AMD称,超过50%的改进来自架构优化;GPU的7nm工艺和频率改进也得到了提升。

那么一块完全的RDNA架构里面都有什么呢?40个RDNA打算单元,包括80个标量处理器,2560个流处理器和160个64位双线性滤波器单元。
GPU具有4MB L2缓存,512K L1和双倍V $ L0负载带宽,支持全体芯片的DCC(Delta Color Compression)。
简化的图形引擎具有新的几何引擎,64像素单位和4个异步打算引擎。

根据AMD的说法,Navi的40 CU设计性能比Vega64提高了约14%,功耗降落了23%。
并且具有小得多的芯片尺寸。
(Navi 10的面积为251平方毫米,作为比拟Vega 64上面的那颗为495平方毫米。

05详细参数比拟和评测平台简介

在图表中我们可以看到,RX 5700 XT有40个打算单元、2560个流处理器、64个ROP单元、256个纹理单元,核心频率供应三个级别:

拷机等高负载下的基准频率(Base Clock) 1605MHz、范例游戏负载下的游戏频率(Game Clock) 1755MHz、芯片体质决定的极限加速频率(Boost Clock) 1905MHz——极限加速频率为显卡在散热和供电达到最佳状态下的理论值,不同显卡体质缘故原由也会不同。

显存搭载了8GB GDDR6,位宽为256-bit,等效频率14GHz,带宽为448GB/s。
(超级熟习有没有),整卡功耗为225W,8+6针赞助供电。

而RX 5700减少到36个打算单元、2304个流处理器、144个纹理单元,ROP单元不变,频率基准1465MHz、游戏1625MHz、极限1725MHz,显存不变,整卡功耗为180W,也是8+6针赞助供电。

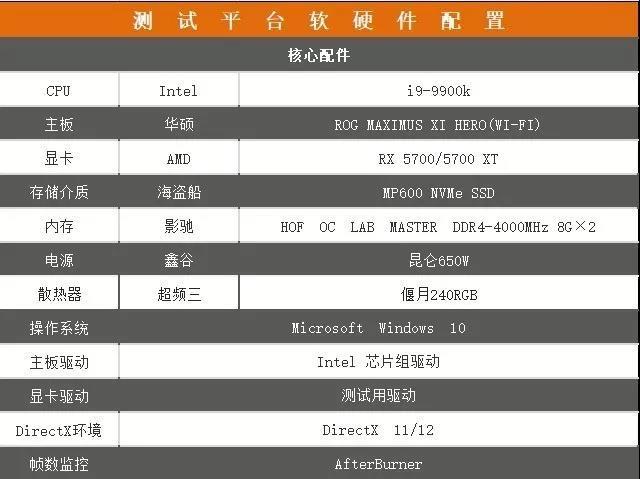

为担保这次评测能够发挥显卡的最佳性能,本次测试平台采取第九代Intel八核心十六线程的i9-9900K、ROG MAXIMUS XI HERO (WI-FI) 主板、影驰HOFOCLABMASTERDDR4-4000MHz 8GB×2 内存、鑫谷昆仑KL-650W电源、海盗船MP600 NVMe SSD固态、散热器为超频三偃月240RGB,详情请看下图。

影驰HOFOCLABMASTERDDR4-4000MHz 8GB×2内存:

HOF OC LAB MASTER DDR4-4000的外不雅观设计完美诠释了名人堂系列的设计哲学。
铝材散热片延续极简的风格,配以白色涂层带来出众质感。
对称式的设计让中间的名人堂logo更聚焦。
细节之处,无不表示设计打磨的匠心。

海盗船MP600 NVMe SSD:

海盗船MP600 NVMe SSD

为何呼应AMD打造的首个PCIe 4.0平台,海盗船为我们准备了MP600 NVMe SSD,这款固态硬盘基于Phison的PS5016-E16掌握器并利用了3D TLC NAND存储器,读取速率能达5000MB/s以上。

鑫谷昆仑KL-650W:

鑫谷昆仑KL-650W

鑫谷昆仑KL-650W是一款经由了80 PLUS白金牌认证的电源,采取了纯洁的LLC Pro白金全模架构,并且采取独特的28PIN接口设计,其正是因安全而专属打造的,额定功率能够达到650W,足够知足上面3A平台的需求。

超频三偃月240RGB水冷:

超频三偃月240RGB水冷

超频三偃月240RGB水冷采取了经典的玄色外不雅观主配色,是最常见也是百搭的一个配色,240毫米的水冷排也是目前主流的水冷,搭配的可编程RGB接口既可以单独设置光效,也可以同步主板光效,可以说还是非常实用的。

06理论性能测试

理论测试环节我们请出显卡评测的“扛把子”:3DMARK。
利用FS、FSE来参考DX11环境;TS参考DX12环境,表现如下:

FireStrike

FireStrike Extreme

TimeSpy

在DX11环境中,RX 5700已经领先了其对位产品RTX 2060,并且越级寻衅了RTX 2060S、其余RX 5700 XT也已经实现了弯道超车。
不过DX11也一贯是AMD的理论测试上风项目,结果仅供参考。

而在DX12环境中,RX 5700领先了RTX 2060,RX 5700 XT稍掉队于RTX 2070。
在这里我们创造彷佛二者对位产品已经相称明朗了,结合价位来看,RX 5700对位RTX 2060;而RX 5700 XT对位RTX 2060S和RTX 2070。
那么实际游戏性能究竟如何呢?我们接着看。

07游戏性能测试

那么表示在游戏中,两款显卡的表现如何呢?为此我们选择了DX11模式下的《孤岛惊魂5》、DX12模式下的《古墓丽影暗影》和对硬件哀求非常高的《刺客信条奥德赛》为难刁难比。
游戏中我们利用1080P/2K 两种分辨率,画质均为预设最高,利用游戏自带BenchMark记录均匀帧数,表现如下:

《孤岛惊魂5》

《古墓丽影暗影》

《刺客信条奥德赛》

很故意思的事,我们得到的实际游戏数据和3DMARK理论测试差不多,不过有一些差异,这可能是测试驱动问题(毕竟AMD早期驱动,你懂得)。
在DX11环境《孤岛惊魂5》中,RX 5700 XT只在1080P中没有跑过RTX 2070,在2K环境下乃至超过了RTX 2070 SUPER大约1帧旁边。

而DX12环境下情形也比较类似,大家看图就好。
说实话这个成绩我是没想到的,毕竟价格摆在那里。
而且这只是AMD的初期驱动,“鸡血驱动”的名字可不是白叫的,这块卡“战未来”的成本究竟如何也让我们拭目以待。

08温度和功耗测试

终于,到了大家最感兴趣的温度和功耗测试了。
我们利用3DMARK的Fire Strike Extreme压力测试进行比拟,用功耗仪测试整机功耗,软件自动记录最高温度,成绩如下:

温度测试

在温度测试中,RX 5700比较RTX 2060赶过5摄氏度,RX 5700 XT比RTX 2070赶过8摄氏度。
考虑到两款显卡的设计成分为涡轮散热,而NV这边都改为开放式双风扇散热,以是这个温度表现差距也是很正常的。

整机功耗测试

而在功耗方面,AMD真是给了我们一个大大的惊喜,其长期被诟病的“你功耗高”问题得到了很好的办理,总体来说二者已经回归了一个起跑线。
这就代表同等级A/N显卡互换现在不用考虑电源问题了。

09购买建媾和总结

当然,提到购买建议就不得不提到价格。
目前敲定的价格为RX 5700:2699元、RX 5700 XT为3099元。
考虑到定位和性能表现,这个价格是相称便宜的。

有趣的是,原来AMD在七月份之前的发布会上已经公布了价格,那便是RX 5700为2999元,RX 5700 XT为3599元。
在发布性能解禁和开售的前一天才溘然宣告调价的,也便是说二者分别便宜了300和500元,这个让利区间不得不让人说一句“AMD YES!

这个定价对付SUPER系列来说是个不小的压力。
从我们目前得出的性能表现来看,二者分别领先RTX 2060和RTX 2070是没有问题的,而和SUPER系列比较弱也弱不到哪去。
在我们的测试中,RX 5700和RTX 2060 SUPER险些相称,RX 5700 XT比RTX 2070 SUPER弱5%~10%旁边,但是这价格可就太俏丽了。

作为比较,RTX 2060 SUPER的公版售价为3199元,RTX 2070 SUPER的公版售价为3999元。
分别便宜了500元和1000元,要知道这个价差在险些同级别的显卡中险些是不存在的,看来AMD这次也是狠了心,你要战,那便战!

末了总结一波。
出色的性能、前辈的制程、全新的架构以及精良的功耗掌握,是这代Navi显卡带给我的觉得。
何况还有这种定价策略加持(要知道这可是首发价,后面的优惠价格只可能比这个低),估计你们现在YES都喊疯了。

最近这两年,AMD在处理器上的发力让我们有目共睹,这让显卡领域的用户们其实有些妒忌。
不过现在好了,AMD看来并不是只醉心于研究处理器,显卡的高端市场他们也在争取。
希望往后显卡的市场也能像隔壁一样,越来越精彩吧。

10部分AIB RX 5700系列显卡

迪兰 RX 5700 XT

蓝宝石 RX 5700

两家显卡预售已开启 都赠予定制U盘哦!
