OC（open collector）是集电极开路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一样平常只作为开关大电压和大电流负载，以是又叫做驱动门电路。

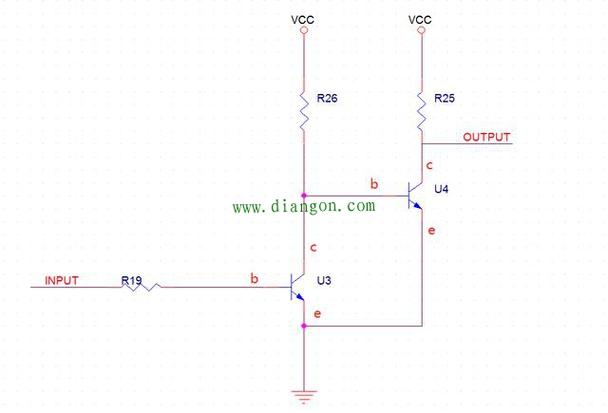

集电极开路输出的构造如图1所示，右边的那个三极管集电极什么都不接，以是叫做集电极开路（左边的三极管起反相浸染，使输入为\"大众0\"大众时，输出也为\"大众0\"大众）。对付图1，当左真个输入为“0”时，前面的三极管截止，以是5V电源通过1K电阻加到右边的三极管上，右边的三极管导通（即相称于一个开关闭合）；当左真个输入为“1”时，前面的三极管导通，而后面的三极管截止（相称于开关断开）。
我们将图1简化成图2的样子。图2中的开关受软件掌握，“1”时断开，“0”时闭合。很明显可以看出，当开关闭合时，输出直接接地，以是输出电平为0。而当开关断开时，则输出端悬空了，即高阻态。这时电平状态未知，如果后面一个电阻负载（纵然很轻的负载）到地，那么输出真个电平就被这个负载拉到低电平了，以是这个电路是不能输出高电平的。
再看图三。图三中那个1K的电阻即是上拉电阻。如果开关闭合，则有电流从1K电阻及开关上流过，但由于开关闭和时电阻为0（方便我们的谈论，实际情形中开关电阻不为0，其余对付三极管还存在饱和压降），以是在开关上的电压为0，即输出电平为0。如果开关断开，则由于开关电阻为无穷大（同上，不考虑实际中的泄电流），以是流过的电流为0，因此在1K电阻上的压降也为0，以是输出真个电压便是5V了，这样就能输出高电平了。但是这个输出的内阻是比较大的（即1KΩ），如果接一个电阻为R的负载，通过分压打算，就可以算得末了的输出电压为5R/(R+1000)伏，即5/(1+1000/R)伏。以是，如果要达到一定的电压的话，R就不能太小。如果R真的太小，而导致输出电压不足的话，那我们只有通过减小那个1K的上拉电阻来增加驱动能力。但是，上拉电阻又不能取得太小，由于当开关闭合时，将产生电流，由于开关能流过的电流是有限的，因此限定了上拉电阻的取值，其余还须要考虑到，当输出低电平时，负载可能还会给供应一部分电流从开关流过，因此要综合这些电流考虑来选择得当的上拉电阻。
OD（open drain）是漏极开路。
对付漏极开路（OD）输出，跟集电极开路输出是十分类似的。将上面的三极管换成场效应管即可。这样集电极就变成了漏极，OC就变成了OD，事理剖析是一样的。
开漏形式的电路有以下几个特点：
a. 利用外部电路的驱动能力，减少IC内部的驱动。 或驱动比芯片电源电压高的负载.
b.可以将多个开漏输出的Pin，连接到一条线上。通过一只上拉电阻，在不增加任何器件的情形下，形成“与逻辑”关系。这也是I2C，SMBus等总线判断总线占用状态的事理。如果作为图腾输出必须接上拉电阻。接容性负载时，低落延是芯片内的晶体管，是有源驱动，速率较快；上升延是无源的外接电阻，速率慢。如果哀求速率高电阻选择要小，功耗会大。以是负载电阻的选择要兼顾功耗和速率。
c. 可以利用改变上拉电源的电压，改变传输电平。例如加上上拉电阻就可以供应TTL/CMOS电平输出等。
d. 开漏Pin不连接外部的上拉电阻，则只能输出低电平。一样平常来说，开漏是用来连接不同电平的器件，匹配电平用的。
正常的CMOS输出级是上、下两个管子，把上面的管子去掉便是OPEN-DRAIN了。这种输出的紧张目的有两个：电平转换和线与。
由于漏级开路，所往后级电路必须接一上拉电阻，上拉电阻的电源电压就可以决定输出电平。这样你就可以进行任意电平的转换了。
线与功能紧张用于有多个电路对同一旗子暗记进行拉低操作的场合，如果本电路不想拉低，就输出高电平，由于OPEN-DRAIN上面的管子被拿掉，高电平是靠外接的上拉电阻实现的。（而正常的CMOS输出级，如果涌现一个输出为高其余一个为低时，即是电源短路。）
OPEN-DRAIN供应了灵巧的输出办法，但是也有其弱点，便是带来上升沿的延时。由于上升沿是通过外接上拉无源电阻对负载充电，以是当电阻选择小时延时就小，但功耗大；反之延时大功耗小。以是如果对延时有哀求，则建议用低落沿输出。
