前几天在某宝19元掏了6片裸芯片，老板说是CPU，昨天终于到货，我快速地不雅观摩了一下，有些觉得不像是CPU啊。本日咱们就扔显微镜下看一下吧。内容较多，可能会分为几篇文章一个个样本地看。以是生物片就要缓一缓了。
图像采集软件：JCameraPro v2.2.5.1，最近增加录像和拍照原图直出的功能，更好用了。某些USB3.0工业相机可能须要额外装一下专用的DirectShow或者UVC驱动，没找到的话可以直接问相机的客服要的，一样平常都会有DirectShow驱动的，不可能没有。
（自行度娘搜索JCameraPro或者JFirmware，一样平常来说第一条便是）
（JFirmware - 让运用回归本原）
图像传感器：SONY IMX178 (Exmor R STARVIS系列，1/1.8英寸，630万有效像素)。
显微镜系统：一样平常的工业直筒，自己买部件组装即可。
物镜：L PLAN金相物镜。
光源：LED同轴光源，中间带滤膜，波长没标明（只能见告大家看玄色物体的时候，是呈现墨绿色的，彷佛是可以更好地提升金相的立体感）。
不雅观察样本前，先准备一把1DIV=0.01mm（10um）的测微尺，待会顺便测一下引脚和表面线路的宽度长度等，如下图：
图1 - C1型测微尺，1DIV=0.01mm（10um）
图2 - 放到物镜下，准备下一步为软件定标
图3 - 当前筒身变焦的倍率是0.7X
当前是5X物镜，直筒镜身放大倍率0.7X，软件中设置好测微尺的比例，调度一下unit的长度和填写一下实际长度（改换了物镜和放大倍率后，记得要重新调度喔），如下图所示根据实际情形调度到34px = 100um，
图4 - 调度并标定尺寸，一格是10um，10个便是100um了
图5 - 双击端点，可以进行精确的调度
下面是本次的样本凑集，后面将一个个样品逐步不雅观摩，我们将切换不同的倍率的物镜，并合营不同的镜身倍率来进行细节不雅观察，一样平常我会把镜身的放大倍率固定在1X，然后只改换5X，10X，20X，50X的物镜来不雅观察，由于我觉得这样画质比较好，不足大时再去考虑调度镜身的放大倍率。
图6 - 三块大的裸芯片
图7 - 三块小的裸芯片
蓝色闪闪发光那片很故意思，很引人瞩目，里面都是一格格正方的，于是就先从它下手吧，哦对，我们先称它为样品1号。
样品1号：这个样品很方正，连里面一格格都很方正，没有找到任何跟生产商干系的LOGO，疑惑是一块用来测试机器用的，无功能的样片；又或者是36个不同功能的小芯片，但没切割？以是我们先用5X物镜 + 0.7X倍率不雅观察一格格地看，看个大概先，看能不能找到故意义的东西再放大看。
图8 - 本次样品，表面都花了，肯定是坏的了
险些每一格的左下角都有图9这个重复的构造，只有几格没有，我们后面再放大一下来看。
图9 - 险些每一格都有这个构造，编号11116
图10 - 第1行，第1列，共6行6列，36格）
图11 - 第1行，第2列，共6行6列，36格）
图12 - 第1行，第3列，共6行6列，36格）
图13 - 第1行，第4列，共6行6列，36格）
图14 - 第1行，第5列，共6行6列，36格）
图15 - 第1行，第6列，共6行6列，36格）
随便挑了一个位置，测测触点之间的间隔之类。触点之间间隔最小的大约110多um，面历年夜约6300多um²（0.006mm²），左下角那个区域的面历年夜约128348.108um²（0.128mm²）。
图16 - 内部一些触点的尺寸
这么看来又不像一个没功能的芯片，只是做得比较规整？？坐等专业人士来说说。
截图截到麻了，干脆来一段视频，总览一下吧：
视频1：总览
视频加载中...
视频2：险些每一格的左下角都有这个模块，肯定是有什么功能的吧？
视频加载中...
连续放大不雅观察：
接着，我们改换一个20X的物镜再合营不同的筒身变焦倍率来不雅观察细节构造，虽然不知道是什么。
我们还是先看看左下角那块电路，看看里面详细长什么样。
图17 - 20X + 1X，这个随处可见的模块
图18 - 20X + 4X，模块的左边，还看到刻了字ABCD
现在，出于好奇，我们丈量一下这些字母的大小，哈哈。字母A的宽大约8.88um，高约5.26um，字母C也差不多。还测了一条铜线的长度大约97.8um。
图19 - 20X + 4X，丈量一下这些字母的大小
然后连续看其他细节。
图20 - 20X + 4X，模块N21和P21触点附近的电路
图21 - 20X + 4X，模块中间的电路主体
再看看其他位置，虽然不知道是什么，但上面激光打着P和N，估计一个是PMOS，另一个是NMOS吗？
图22 - 大概是一堆PMOS和NMOS
连续用20X + 2.5X放大看个中一个PMOS，看下图，
图23 - 放大看一个PMOS，20X + 2.5X
图24 - 再放大一次PMOS，20X + 4X
大略看一看NMOS长什么样。顺便丈量了一下它的面积，也不算小，挺大的约1020.262um²。
图25 - 20X + 4X下的NMOS
末了看一个五颜六色的位置，觉得是一个逻辑单元？
图26 - 觉得是一个逻辑单元？也不像。等大佬来解析吧？
还有下面这些。这些又是什么元件？
图27 - 不知道是什么元件

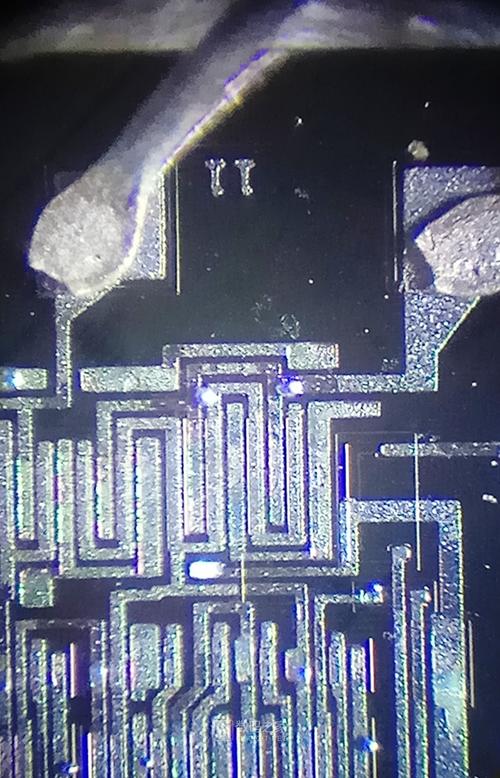

图28 - 电极下方是这种交错的布局
图29 - 这是一个电阻吗？
图30 - 其余一种构造的PMOS吗？
图31 - 其余一种构造的NMOS吗？
图32 - 这个貌似是NMOS的主体部分是这样子的
图33 - 这种又是什么？
图34 - 啊啊啊，这又是什么鬼？
图35 - 图34放大后是这样的
图36 - 找到其余一种模块，编号33155和11966
图37 - 33155局部放大后
图38 - 准备结束的时候，又看到一种
好了好了，结束了，看到眼都花了，不过微不雅观的天下真的很奇妙啊，下次连续~
末了为了凑够40张图，哈哈哈哈。
图39 - 本次设备，物镜位置
图40 - 本次设备，相机部分
觉得这个芯片便是个样品，或者测试片，或者给人学习用的吧？
看来要学习新东西了，看能不能搞清楚上面的原件，然后做个总结吧。
感激大家耐心不雅观赏啊。
