这次苹果发布2020年新款30W USB-C充电器，从外不雅观设计、三围尺寸、重量以及PDO输出电压来看，和2018款30W充电器险些没有任何差异，并且该充电器售价也是49美元（折合公民币340元），这就让很多果粉产生了迷惑。下面充电头网就对苹果新款30W充电器进行详细拆解，一起来看看其内部做了哪些更新换代。
此外，充电头网还拆解了苹果国行伟创力版18W、国行雅达版18W、港版18W、韩版18W、港版29W、国行30W、港版61W、新款国行61W、港版87W、国行96W等多款USB PD快充充电器，有兴趣的朋友可以点击蓝色字体理解。
一、苹果30W快充充电器外不雅观
包装盒顶部盖有挂钩，正面印有充电器外不雅观图，左上角是苹果logo以及产品名称：30W Power Adapter。
盒子侧面贴有充电器规格参数贴纸。
另一侧则贴有兼容性贴纸，贴纸上表明这款充电器兼容USB-C设备，建议用于MacBook。
包装盒背面印有产品名称、USB-C接口和利用场景简图。
打开包装盒，内有纸盒对充电器进行支撑固定以及保护，纸盒边缘有提拉设计，方便用户将充电器取出。
包装内含充电器、产品解释书、认证手册和保修卡。
苹果新款30W USB PD快充充电器延续了苹果以往充电器的设计风格，机身壳表面采取亮面烤漆处理工艺，边角弧面过渡，整体洁白光滑，极简设计风格。
充电器底部外壳上标注产品规格参数信息型号：A2164输入：100V-240V~50/60Hz 0.75A输出（USB PD）：20V/1.5A、15V/2A、9V/3A、5V/3A制造商：伟创力电源（东莞）有限公司。产品已经通过3C认证、KC认证、CE认证以及VI级能效认证。
输入端配备可折叠国标插脚，两侧加入双翼支撑设计，确保充电器插入插座更稳固。
不仅如此，插脚端还可取出更换成其他规格的插脚，以应对外出旅行时插脚对不上的尴尬处境，这也是苹果充电器的传统了。
拆掉插脚后，机身上有一个T型固定座，可以充当地线利用，阁下印有警示语。
8字型插槽内印有SN码：C4H02920SKPPY18AL。
插脚端外壳上印有“2.5A 250V~CH677-1725”和“Longwell China”（良维）字样。
8字型塑料插脚特写，中间凹槽设计可以起到固定浸染。
另一侧配有一个USB-C输出接口。
USB-C口特写，白色胶芯。
利用游标卡尺实测充电器长55.92mm。
宽为55.87mm。
厚度为28.55mm。
和苹果旧款30W充电器直不雅观比拟，两者不仅大小一样，外不雅观上也没有任何差异。
充电器净重约为99g。
利用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Samsung 5V/2A和DCP协议。
除此之外，其PDO报文显示USB-C口还支持USB PD2.0快充标准，具备5V3A、9V3A、15V2A和20V1.5A五组固定电压档位。
利用POWER-Z MF001检测充电器的序列号，由表中可以看出苹果新款30W充电器的序列号为C4H02920SKPPY18AL。
将充电器与MacBook连接，可以获取充电器的干系信息。通过比拟可以看到，MF001检测得到的序列号、MacBook上显示的列号，以及充电器上标注的序列号完备同等，都是C4H02920SKPPY18AL。
二、苹果30W快充充电器拆解
将机身壳切割开，外壳还是一如既往的厚，保护性强，相称难拆。PCB板L型设计，背面边缘打满硅胶。
AC导线一端与金属弹片焊接，另一端压端子与PCB板过孔焊接，导线两端均套有绝缘管保护。
PCB板正面一览，上面设有一个玄色塑料框架。
玄色塑料框架起到隔离初次级的浸染，同时又能固定变压器和电容等元器件。
将变压器、电容等元器件拆掉后，板子正面还设有整流桥、主控芯片、电感、光耦、次级同步整流掌握器等元件。

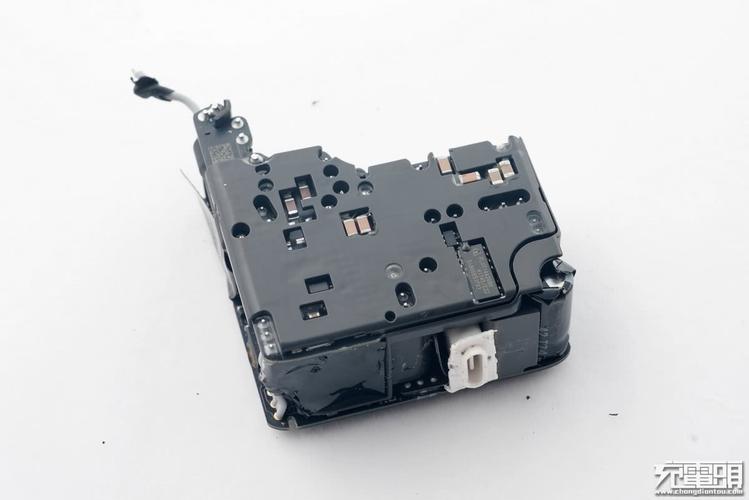

PCB板背面一览，初次级之间分界明显。
经由对PCB板正背面电路不雅观察剖析创造，苹果30W快充充电器采取开关电源宽范围输出，次级协议芯片掌握输出电压的范例架构。下面我们就从输入端开始逐一理解各元器件。
充电器输入端也设有一个塑料支撑架，中央镂空放置共模电感，顶部支撑输入保险丝。
输入保险丝外套热缩管，焊脚上套有绝缘管。
共模电感电感特写，用于滤除EMI滋扰。
R1M二极管。
丝印2F7二极管。
另一颗二极管。
丝印6AE04AM。
输入端整流桥特写。
221滤波电感特写。
板子背面对应位置有一颗六脚芯片，丝印PJT。
PCB板正面一览，变压器左边是两颗高压滤波电解电容，电容均粘贴绝缘胶带，个中一颗横置在塑料架上。
电容为台系立隆品牌。
规格为400V 39μF。
另一颗规格为400V 15μF，日本化工。
PWM供电电容同样利用绝缘胶带包裹。
而且也是来自台系立隆，规格为25V 47μF。
PWM掌握器，边缘打胶，丝印APSLCA0101008。
低级开关管丝印65PF6N2，来自ST意法半导体。
英飞凌低级开关MOS，IPL65R650C6S，700V耐压，导阻0.65Ω，两颗组成ACF架构。
英飞凌 IPL65R650C6S 详细资料。
PCB板侧面一览，变压器顶部有塑料板固定，侧面缠绕胶带。
变压器特写，由Sumida胜美达供应。
V1014光耦，横跨在低级和次级之间，用于低级次级通信，调节反馈输出电压。
安森美 FAN6240 次级同步整流掌握器。
安森美 FAN6240 详细资料。
丝印RM14同步整流管 。
USB-C母座塑胶设计，和PCB板之间通过排线连接，左侧是两颗次级输出滤波电容。
富士通FPCAP输出滤波固态电容，规格为25V 220μF，5000小时寿命。
另一颗包裹绝缘胶带。
输出滤波电解电容，规格为25V 470μF，化工KZN系列。
USB PD协议芯片采取赛普拉斯CCG3系列。CCG3是一种高度集成的USB-C型掌握器，符合最新的USB-C和PD标准，目前已经取得USB PD3.0认证。CCG3是一个完全的USB-C和USB电源端口掌握办理方案，可用于条记本电脑、显视器、拓展坞以及电源适配器等设备。
赛普拉斯CCG3详细规格资料。
输出VBUS开关管采取AOS万代AON7428，NMOS，耐压30V。
AOS AON7428资料信息。
USB-C母座特写，末端利用金属片点焊轧紧。
全部拆解完毕，来张百口福。
充电头网拆解总结
Apple苹果新款30W国行版快充充电器延续了苹果系列充电器的造型设计风格，机身简洁光滑，边角圆润。USB-C口拥有5V3A、9V3A、15V2A、20V1.5A四组电压档位，适宜与12 英寸 MacBook与13 英寸 MacBook Air搭配利用，也可以对iPhone 8往后的机型和iPad Pro平板搭配利用，充分利用PD快速充电功能。
充电头网通过拆解理解到，这款充电头采取开关电源宽范围输出，次级协议芯片掌握输出电压的范例架构。充电器AC-DC部分，由定制掌握器搭配两颗MOS，以及安森美次级同步整流掌握器搭配同步整流管组成，输出宽范围电压；然后经赛普拉斯协议IC掌握，输出得当电压。滤波电容采取台系立隆及其异日系品牌。充电器用料均来自业内有名厂家，设计做工一流。
