这位粉丝朋友，不知道如何将主板的摄像头排线座子的脚位和图纸上对应起来。
本日杨哥与大家一起聊聊。
有图纸，就非常好了。
搞国产维修的朋友都知道，很多都是没有图纸的。
只能进行芯片级维修。
便是说先不雅观察采取了什么CPU，电源，硬盘，再去其它品牌的手机图纸上，有没有采取与它一样的芯片。
如果一样，就参考那个品牌进行研究剖析。
进而找出故障。

如何将主板的排线座子和图纸对应上呢？

一、利用接地脚对应主板和图纸的脚位。

实在这个问题比较大略一些。
大部分座子脚位都是偶数序列在一测，奇数序列在另一侧，而并不是按1、2、3顺序进行排列的。

在主板上最随意马虎找的便是地。
以是我们就先来找接地。

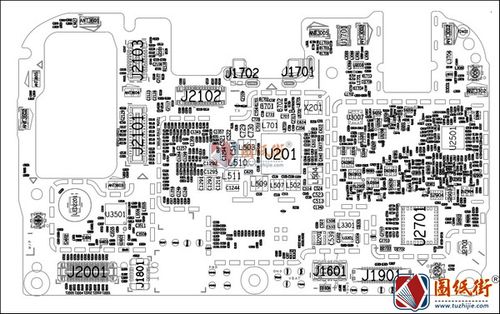

上面两张是粉丝朋友供应的图，看不全，我们看下面这张图。

先来不雅观察这张图的特点。
重点不雅观察两侧脚位的比拟。
先测右侧从上往下数，第四个脚如果接地，那么你再从下往上数，第四个脚，如果还是接地。
就可以确定1脚的位置了。
自然其它脚位就可以对上了。

为什么能通过上面的方法可以快速判断呢？便是由于创造了不同，左侧的不论从上往下数，还是从下往上数，第四个脚都不是接地脚。
明白了吗？

如果碰着其他排线座又该怎么来对照脚位呢？还是根据接地找不同，确定了1脚，其他脚位就全确定了。

二、利用测电压对应主板和图纸上的脚位。

除了利用接地脚位的不同，来对应脚位之外，我们还可以采取电压方法。
如下图

仔细不雅观察：PP1V8_CAM_CONN送到了座子的14脚和16脚，那么我们就去中间找，看看那两个相邻的脚位电压是1.8V，丈量一下，就出来了。
那么就可以判断偶数脚在哪面了，如果在右侧测到，就将主板旋转一下，将有电压的相邻的两个脚，调度到左侧，那么右侧最上面的第一脚便是1脚了。

还可以在左侧，从上往下数第六个脚，丈量一下，是否有3V电压，如果有，解释，你摆的位置和图纸同等，如果测不到，就旋转一下主板，测到了，就解释右上角第一个脚，是1脚。

还可以在左侧从下往上第三个脚，丈量一下供电，看看是否2.85v,如果可以测到，右上角的第一个脚，便是1脚。
如果测不到，旋转主板，再丈量左侧从下往上数第三个脚，就可以搞定了。

杨哥想说，只要大家仔细不雅观察，学会剖析和比拟，很随意马虎将主板的座子脚位与图纸的脚位对上号。
当然，朋友们估计还有更多的方法，杨哥这里只是抛砖引玉，希望可以帮到大家。
