惠威CQ6-BT蓝牙吸顶喇叭拆解全频喇叭自带功放高保真音质_蓝牙_功放

HiVi惠威CQ6-BT是一款支持无线蓝牙功能的吸顶喇叭产品，外不雅观上采取了环保ABS外壳材质，具有强度高、韧性好、耐堕落、耐高温的特点，坚固耐用阻燃。
功能配置上，搭载全频喇叭，自带功放，供应高保真音质；升级蓝牙功能，无线连接手机/平板/电脑等设备，带来便捷的利用体验。
下面就来详细看看这款产品的构造配置吧~

HiVi惠威CQ6-BT蓝牙吸顶喇叭正面外不雅观一览，包括主扬声器和副扬声器两个单元，均采取了高强度云母碳化聚丙烯振膜，高损耗耐疲倦橡胶折环，供应更持久的利用寿命；中间设置有天然丝振膜球顶卖力中高音，采取航天级磁液冷却，功率承受能力强。

HiVi惠威CQ6-BT蓝牙吸顶喇叭背面外不雅观一览，主扬声器设置有蓝牙功放单元，通过2芯功放输出线连接到副扬声器。
这次拆解的为一对，还支持更多对串联，从而供应更广的利用范围。

扬声器的全铝合金面网，中间设计有惠威品牌LOGO，长期利用不生锈，保持都雅性。

惠威CQ6-BT蓝牙吸顶喇叭产品解释书。

主扬声器背部外不雅观一览，通过支架和螺丝固定蓝牙功放模组。

用于连接到副扬声器的正负极导线，设计有标识，便于安装时区分。

蓝牙功放模组设置线缆输入电源，采取了双脚插头。

蓝牙功放模组构造一览，侧面设置条状散热孔。

蓝牙功放模组上标签信息，有源嵌入式会议扬声器，型号：CQ6-BT，电源：AC 220V~50Hz 48W，制造商：珠海惠威科技有限公司。

蓝牙功放模组接口特写，从左到右依次有状态指示灯、线路/蓝牙输入模式选择开关、旗子暗记输入接口、旗子暗记输出接口和功放旗子暗记输出端子。

卸掉螺丝，取掉蓝牙功放模组。

蓝牙功放模组底部盖板通过螺丝固定。

卸掉螺丝，取掉盖板，腔体内部构造一览，设置有电源输入模块和蓝牙功放PCB板。

电源输入模块通过玄色绝缘片罩住。

电源输入模块与蓝牙功放PCB板连接的插座连接器特写。

蓝牙功放PCB板一侧电路一览。

蓝牙功放PCB板其余一侧电路一览。

PCB板边缘的功能接口和功能按键母座及指示灯特写。

线路/蓝牙输入模式选择开关雕刻的标识特写。

板载印刷蓝牙天线特写，用于无线旗子暗记传输。

HLF JRC4558双运算放大器芯片，SOP8封装，是一款适用于有源滤波器，补偿放大器，音频前置放大器，均衡放大器以及在电子仪器、仪表中用作各种线路的放大器。

Bluetrum中科蓝讯AB5305B蓝牙音频SoC，内置高性能32位RISC-V处理器，支持DSP指令，运行频率最高125MHz；内置4M bit闪存、190KBRAM，带可编程上拉和下拉电阻器的柔性GPIO引脚，支持GPIO唤醒和中断。
符合蓝牙5.3和BLE规范，最大发射输出功率+2dBm，接管灵敏度-90.5dBm。

AB5305B内置16位立体声DAC和双通道16位ADC的音频编解码器，支持灵巧的音频均衡器调度；支持8、11.025、12、16、22.05、32、44.1和48KHz采样率；支持4通道立体声仿照多路复用器，双通道MIC放大器输入；内置PMU，如LDO。

据我爱音频网拆解理解到，目前已有FIIL、魅族、倍思、魔声、喜马拉雅、NOME、传音、乐视、AMOi夏新、NOME诺米、喜马拉雅、魔声、bilibili、科大讯飞、遐想、飞利浦、绿联、360、网易云、铁三角、山水、凡蒂尼、夏新、天猫精灵、唱吧、Defunc、Coocaa酷开等品牌旗下产品采取了中科蓝讯的办理方案。

Bluetrum中科蓝讯AB5305B详细资料图。

MicrOne微盟ME6209A低压差线性稳压IC，为蓝牙芯片供电。
ME6209系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。
这些器件具有超低的静态偏置电流（3.0μA Typ.），它们能在输入、输出电压差极小的情形下提250mA的输出电流，并且仍能保持良好的调度率。
本器件采取CMOS工艺，具有低功耗、高精度的特点。
ME6209许可的最大电压是18V。

MicrOne微盟ME6209系列详细资料图。

SEMICO华润矽科CS3808 15W免滤波低EMI立体声D类音频功率放大器，可以驱动低至4Ω负载的立体声扬声器，具有高达92%的效率，使得在播放音乐时不须要额外的散热器。
精良的耳机噪声抑制技能使得CS3808EO可以通过大略的外围实现耳机输出运用。

SEMICO华润矽科CS3808详细资料图。

四颗33μH的滤波电感，用于数字功放输出滤波。

470μF，耐压25V的滤波电容，来自chongx华虹。

音频功率放大器外围其余一颗chongx华虹的滤波电容。

运算放大器外围滤波电容电路一览。

取出电源输入模块。

电源输入PCB板正面电路一览，低级开关管和次级整流管都设置有散热片增强散热。

电源输入PCB板背面电路一览。

电源输入PCB板型号信息特写。

输入母座周边电路一览，设置有保险丝，压敏电阻和共模电感。

变压器及周边电路一览。

两颗滤波电解电容，1000μF，耐压25V。

滤波电解电容来自KT凯特，事情温度：-40+105℃。

丝印MBR20100LCT的肖特基二极管，用于输出整流。

输入端延时保险丝特写，规格2A 250V。

蓝牙Y电容特写，用于输出抗滋扰。

400V 22μF高压滤波电容。

其余一颗400V 47μF高压滤波电容。

高压滤波电容同样来自KT凯特，事情温度：-40+105℃。

低级开关管设置有散热片，贴有信息标签“UU9.8-22MH”。

低级开关MOS管采取IPS华润芯ITA07N65R N沟道 MOSFET，耐压650V，导阻1.2Ω，TO-220F封装。

IPS华润芯ITA07N65R详细资料图。

两颗蓝色Y电容特写，串联连接提高耐压等级。

丝印EL817光耦，用于输出电压反馈。

四颗丝印RS2M的快规复二极管，用于输入整流。

丝印01J483的PWM掌握器。

丝印EA1的Diodes AZ431稳压器，合营光耦进行开关电源输出电压反馈。

HiVi惠威CQ6-BT扬声器背部构造一览。

扬声器正面构造一览。

经我爱音频网实测，喇叭直径约为175mm。

高强度云母碳化聚丙烯振膜及高损耗耐疲倦橡胶折环特写。

天然丝振膜球顶特写，通过金属罩防护，内层还设置有更加周详的金属网。

TREBLE滑动键特写，用于调节高频效果，支持0~+3dB调节。

BASS滑动键特写，用于调节低频效果，支持0~-3dB调节。

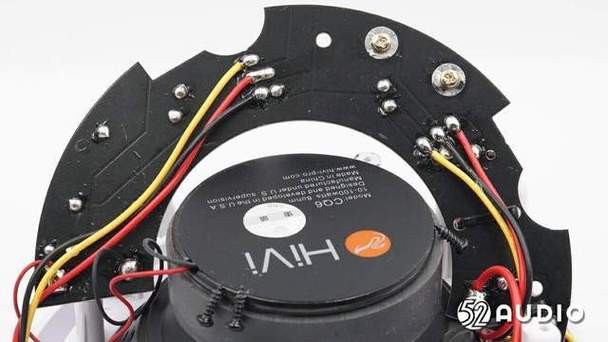

扬声器背部PCB板上电路一览。

扬声器T铁上标签信息一览，型号：CQ6，功放功率：10-100Watts，阻抗：8ohm，在美国设计开拓，中国制造。

腔体侧边凹槽内调节开关特写，通过导线与主板连接。

分频副板一览。

镀金全铜接线端子特写，供应优秀的可靠性。

接线端子通过内外开孔错位固定导线，向下按压，开孔处于同一位置，接入导线。

松开按压，外侧构造向上回弹，从而固定导线，免工具安装，利用起来非常方便。

90度旋转卡扣特写，提升安装便捷性。

卡扣固定状态展示。

丝印JK60的自规复保险丝特写，用于功放输出直流以及过载情形下的扬声器保护。

空心电感分频器特写。

5W 1.5ΩJ和10W 3.3ΩJ的水泥电阻。

HiVi惠威 250V 2.2uF 的分频电容。

10W 2ΩJ的水泥电阻。

其余一个电感分频器特写。

PCB板上电路一览，导线焊接，焊点圆润饱满。

Hivi惠威CQ6-BT蓝牙吸顶喇叭拆解百口福。

惠威CQ6-BT蓝牙吸顶喇叭采取蓝牙连接播放，无需接线、无需功放，仅需接入电源即可利用；新开孔模板设计搭配旋转安装卡扣，安装更大略便捷；白色机身搭配白色铝合金面网，更能融入到家装场景之中。
适用于家庭、超市、阛阓等浩瀚公共场所，以及小型会议室、办公场所等。

惠威CQ6-BT蓝牙吸顶喇叭包括主扬声器和副扬声器两个单元，喇叭采取了高强度云母碳化聚丙烯振膜+天然丝振膜球顶，分别卖力中高低音频；主扬声器搭载蓝牙功放模块，支持多台同步利用，支持多种音乐格式，供应高保真无损音质传输。
模块内部设置有两块PCB板，通过插座连接，电源输入板通过玄色绝缘片隔离防护。

蓝牙功放PCB板上，搭载了Bluetrum中科蓝讯AB5305B蓝牙音频SoC，HLF JRC4558双运算放大器芯片，SEMICO华润矽科CS3808 15W免滤波低EMI立体声D类音频功率放大器，以及MicrOne微盟ME6209A低压差线性稳压IC等。
电源输入PCB板上采取肖特基整流，开关管均配有散热片，适宜永劫光事情。
