上一篇开关电源文章中讲到过UC3842，并且在末了附了封装内部构造电路图，以及用来做电动车充电的电路图。
实在，我认为，学任何知识都一样，先从最基本的知识点入手，根本稳定了，就一通百通了，以是大家也别嫌弃我啰嗦，大牛们呢，也不要吝啬指教。

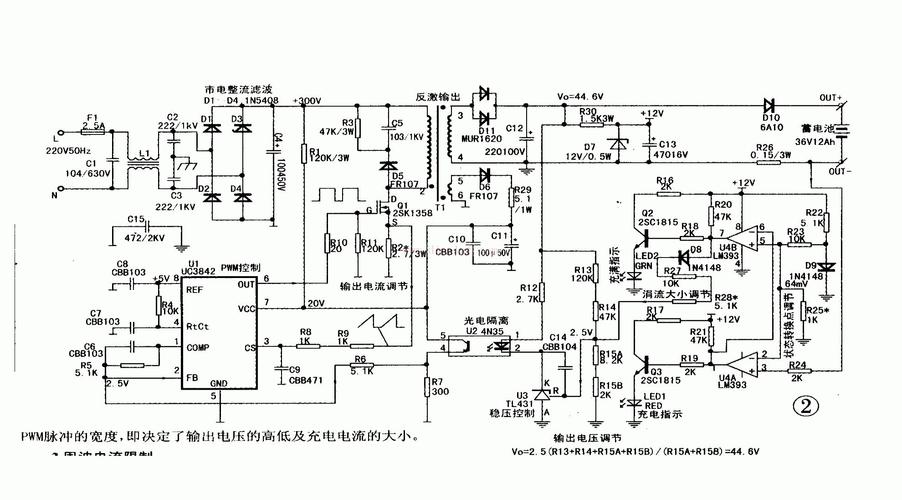

本日，就结合实际用UC3842做的范例开关电源的电路图分享给大家，由于类似芯片运用非常广泛，日后大家也就这样去剖析就行。电路图如下：
再先容一下UC3842：是一种电流掌握型脉宽调制芯片，记得是电流掌握型。
共有8 个引脚，各脚功能如下：
1脚是偏差放大器的输出端，外接阻容元件。
2脚是反馈电压输入端。
3脚为电流检测输入端。
4脚为定时端。
5脚为公共地端。
6脚为推挽输出端。
7脚是直流电源供电端。
8脚为5伏基准电压输出端。
这是UC3842各引脚的定义功能，理解了核心芯片后，我们结合芯片各脚定义看电路图：
1，过载和短路保护，一样平常是通过在开关管的源极串一个电阻（R4），把电流旗子暗记送到UC3842的第3脚来实现保护。当电源过载时，UC3842保护，使占空比减小，输出电压降落，UC3842的供电电压Vaux也随着降落，当低到不能事情时，全体电路就关闭，然后靠R1、R2开始下一次启动过程。这被戏称为“打嗝”式保护。
2，由于漏感等缘故原由，有的开关电源在每个开关周期有很大的开关尖峰，纵然在占空比很小时，赞助电压Vaux也不能降到足够低，以是一样平常在赞助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。
3，利用这个电路，必须把稳选取比较低的赞助电压Vaux，一样平常为13～15V，使电路随意马虎保护。
以下三个是最常见的U3842为核心的开关电源电路图 ：这图2中是采纳拉低第1脚的方法关闭电源。
这图3采取断开振荡回路的方法。
图4采纳抬高第2脚，进而使第1脚降落的方法。在这3个电路里R3电阻纵然不要，仍能很好保护。
其余，要把稳电路中C4的浸染，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段韶光动作。在过载或短路保护时，它也起延时保护的旁边。在启动电流大的场合，C4的取值也要大一点。
