主控、NAND闪存和DRAM缓存被称为SSD的三大件，很多SSD上还有第四种芯片：PMIC电源管理芯片。
电源管理芯片比较“三大件”的体积要小很多，而且常常藏身于电容和电阻堆中，并不十分引人把稳。下图红圈内便是速柏CP5000 PCIe 4.0固态硬盘中的PS6108电源管理芯片。
如果仔细不雅观察，在速柏CP2000固态硬盘中也能看到更小一号的PS6103电源管理芯片（下图红圈内所示）。
和DRAM缓存一样，电源管理芯片并不是SSD的必选配置，没有它的存在SSD一样能够事情。不过越是高真个固态硬盘上，我们越有机会创造电源管理芯片的身影。特殊是在一些布局紧凑的单面PCB设计M.2 SSD上，它涌现的机会更大。
SSD中形形色色的PMIC：

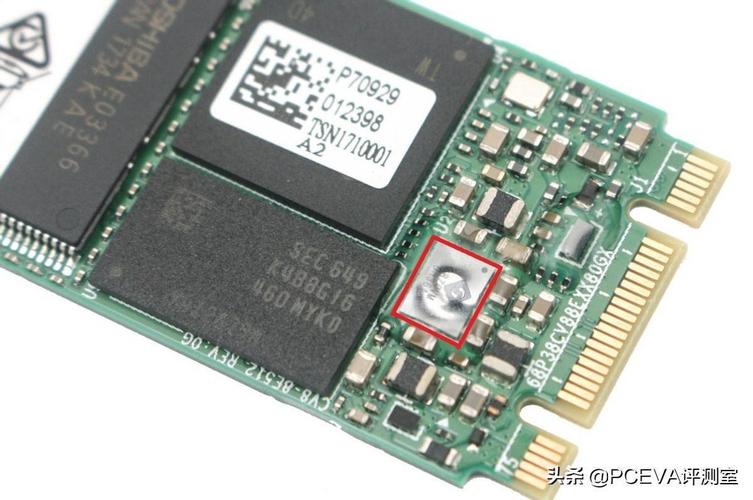

群联的公版方案中利用了它自己设计的PS601x电源管理芯片，而在其他一些主控中我们还能见到更多样式的电源管理芯片（PMIC）。下图红圈内是建兴T12固态硬盘的ACT88325电源管理芯片。其上的“S”是Active Semi技领半导体的标志，目前技领半导体已经被Quarch科沃收购。
下图红圈内是浦科特M8VG的电源管理芯片，虽然外不雅观有很大的不同，实在这也是Active Semi的产品，型号为ACT8870。
以上两个例子有一个共同点，它们PCB上的元件布局都非常的紧凑。M8VG在PCB的一壁上支配了一颗慧荣SM2258主控、一颗DRAM缓存、四颗东芝NAND闪存颗粒。建兴T12拥有M.2 2230（T12 EVO）、M.2 2242（T12 Plus）、M.2 2280（T12）三种变体（图片中是M.2 2280的T12），对电源转换电路的空间限定也非常的明显。拥有专门供电管理芯片的情形下，供电转换电路会相对更省空间，这在大容量M.2固态硬盘上上风明显。
在空间不是特殊紧张的2.5寸固态硬盘中也是有机会创造电源管理芯片的，譬如下图中的浦科特M8VC，由于它跟M8VG的关系，为了方便固件设计，采取了类似的ACT88320电源管理芯片。
供电管理芯片的浸染：
2.5寸固态硬盘利用5V供电（个别SSD还同时须要12V供电）、M.2接口的固态硬盘（包括SATA和NVMe协议）则利用3.3V供电。
输入端只有一种电压，而内部元器件的电压需求多种多样。以闪存颗粒来说，它就同时须要3.3V的Vcc（核心电压）和1.2V的VccQ（IO电压），为了提高写入和擦除速率，部分闪存还会哀求供应12V的Vpp供电。
鉴于“众口难调”，SSD中就须要有DC/DC供电转换电路，这个中可能会同时涉及到线性稳压、开关降压、开关升压电路。
为了简化设计难度、提升电源转换效率及相应速率，具备电压转换、过压/欠压、过流保护以及断电保护等诸多功能的供电管理芯片应运而生。
上图是Quarch科沃的电源管理芯片功能框图，它可以接管12V、5V或3.3V电压输入，并输出多路电压给主控、DRAM缓存及NAND闪存利用。图中左侧中间虚线框内是可选的断电保护电容，在特定的电源芯片中可以供应断电检测和相应功能，这时电源管理芯片还须要通过I2C总线和SSD主控通信，让主控完成相应的数据保护事情。
利用电源管理芯片可以简化供电转换电路，减少所需的元件数量并节省PCB上的宝贵空间。下图是科沃供应的一个示例，通过利用供电管理芯片，占用142平方毫米空间、57个元器件的供电电路被缩减到49.4平方毫米、17个元器件。供电管理芯片还能提高供电转换效率，实现更低的功耗目标，为低碳环保、降耗降温供应帮助。
电源管理芯片内集成了多种电压调节功能，并且可以通过固件升级进行调度，这就给SSD设计厂商供应了非常高的灵巧性。
以上便是对SSD中电源管理芯片功能的先容。电源管理芯片的优点很多，在固态硬盘中的运用也越来越普遍。如果你在SSD主控旁的贴片电容/电阻堆中创造了一个特殊的小芯片，没准便是它了。
