三星是布局智好手表较早的品牌之一，随着一代代的提升，产品质感和性能都处于目前智好手表市场的顶级水准。近期，三星推出最新一代智好手表Galaxy Watch 5，在外不雅观方面延续了经典的圆形表盘设计，搭载蓝宝石玻璃面板，供应更好的强度和耐刮擦性。支持5ATM+IP68防尘防水，轻松应对日常生活及会外自然环境防水需求。
在功能配置方面，Galaxy Watch 5搭载三星Exynos W920处理器，1.5GB RAM+16GB ROM的组合，支持蓝牙5.2，集成独立GPS和NFC。在康健管理方面，搭载三合一三星BioActive身体活力传感器，集成生物电阻抗剖析传感器和光学心率传感器，支持从体脂率到骨骼肌重量的数据监测，支持心率监测；还优化改进了就寝监测功能，供应更全面的就寝数据；以及90+种磨炼模式追踪，赞助用户康健管理。下面就来看看这款产品的详细拆解报告吧~
三星Galaxy Watch 5包装盒采取了长条形简约设计，白色背景，正面仅展示有产品外不雅观设计，产品名称和品牌LOGO。
包装盒背面有产品的部分先容，40mm尺寸，支持Bluetooth、WLAN、GPS，大陆国行版Samsung Galaxy Watch5系列智好手表仅支持大陆国行版智好手机（适用于运行安卓8.0及以上且RAM大于1.5GB的智好手机，不支持基于IOS，鸿蒙系统的设备及与Google做事不互助的设备）。
包装盒内物品有腕表，充电线、产品解释书和保修卡。
磁吸式充电线，采取了USB-A to 无线底座。
SAMSUNG三星Galaxy Watch 5智好手表外侧整体外不雅观一览，圆形表盘设计，硅胶表带，此款为幽紫秘境配色。
腕表背面整体外不雅观一览，表盘和表带采取了滑索构造，能够便捷拆卸清洁和改换。表带内侧设置导汗槽，避免与皮肤长期直接打仗，提升佩戴的舒适性。
Galaxy Watch 5表盘正面特写，40mm版本搭载了一块1.2英寸Super AMOLED屏，分辨率为396396。蓝宝石玻璃搭配铝合金表壳，坚固抗刮擦。
表盘背面特写，中间传感器模组突出，佩戴贴合皮肤，供应更能精准的检测。传感器模组四周印制有产品的部分信息，型号：SM-R900，蓝宝石玻璃，输入：5V-2.0A，制造商：三星电子株式会社，越南制造。
光学心率传感器模组特写。
红外温度传感器特写。
腕表卸压孔特写，用于平衡腕表内外压力，适应不同环境利用。
腕表侧边设置有两颗功能按键，用于电源开关、返回主屏幕和返回上一层，主按键有赤色胶圈提示。中央是麦克风开孔，用于语音掌握和语音通话拾音。
腕表其余一侧设置有扬声器开孔。
腕表一真个气压计开孔特写。
经我爱音频网实测，SAMSUNG三星Galaxy Watch 5智好手表40mm版本搭配标配表带，整机重量约为49.3g。
我爱音频网采取CHARGERLAB POWER-Z KM002C对SAMSUNG三星Galaxy Watch 5智好手表进行充电测试，输入功率约为2.47W。
二、三星Galaxy Watch 5智好手表拆解进入拆解部分，解开滑锁，取掉表带。
卸掉四颗固定螺丝，打开腔体。
后腔内部构造一览，中框上设置有橡胶垫密封防水，内部组件通过BTB连接器和触点连接到前腔主板。
取出后腔内部无线充电吸收线圈和传感器模组。

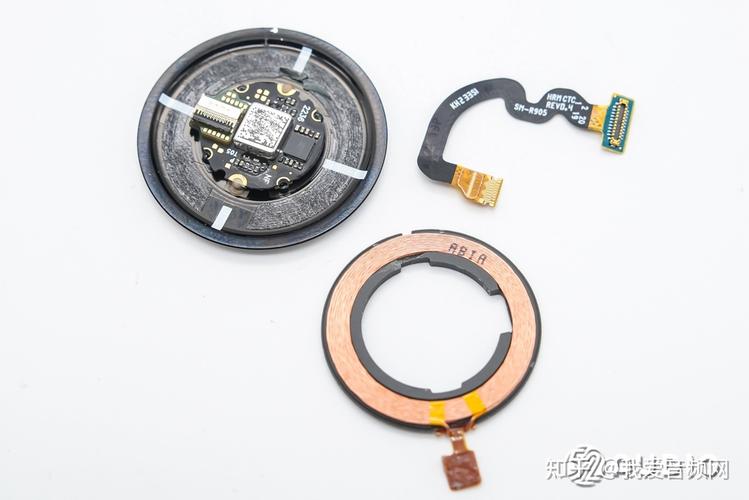

无线充电吸收线圈和传感器模组构造特写，传感器模组小板上设置有排线连接到主板，无线充电吸收线圈排线露铜与主板连接。
取掉无线充电吸收线圈和排线。
无线充电吸收线圈特写，设置在隔磁屏蔽贴纸上，丝印“ABIA”字样。
心率传感器模组背面小板电路一览，中央设置磁铁与无线充电底座吸附充电。
连接排线的ZIF连接器特写，雕刻“HUVC”字样。
TI德州仪器AFE4500适用于生物阻抗剖析、电生物传感和光学生物传感的超小型、集成式AFE，集成Bio-Z、EDA、ECG和PPG旗子暗记链，同步ECG和ECG可实现基于PTT的BP。
TI德州仪器AFE4500详细资料图。
取出传感器模组。
传感器模组菲涅尔透镜构造一览。
传感器模组特写，中央设置LED灯，四周8颗光芒感应器吸收。
腕表后盖内侧构造一览，还设置有温度传感器和扬声器，扬声器通过金属盖板和螺丝固定，防止发生振动。
卸掉螺丝，取掉盖板，取出扬声器。
扬声器正面出音孔特写，防尘网防护。
扬声器单元背面特写，两侧设置调音孔，通过周详防尘网防护。
扬声器与一元硬币大小比拟。
取出温度传感器。
红外温度传感器模组一侧电路一览。
红外温度传感器模组一侧电路一览。
红外温度传感器特写，丝印“21190D”，用于康健检测功能。
前腔内部构造一览，主板通过螺丝固定，上方大面积屏蔽罩覆盖。
扬声器和功能按键小板排线与主板通过BTB连接器连接。
屏幕排线同样通过BTB连接器与主板连接。
连接温度传感器的金属弹片特写。
连接无线充电吸收线圈的金属弹片特写。
用于连接心率传感器模组的BTB连接器母座。
ST意法半导体LSM6DSO32封装系统，内置3D数字加速度计和3D数字陀螺仪，在高性能模式下将功率性能提高到0.55mA，并启用始终开启的低功率功能，为消费者供应最佳运动体验。
ST意法半导体LSM6DSO32详细资料图。
用于NFC功能仿照门禁卡的磁性线圈。
镭雕0W6UA的晶振特写，用于供应时钟。
用于连接扬声器的金属弹片。
取出主板单元，腔体内部构造一览。
取掉屏蔽罩，主板一侧电路一览。
主板其余一侧电路一览。
丝印“GJL2529M”的三星Exynos W920可穿着处理器，支持三星与谷歌联合构建的全新统一可穿着平台，以实现流畅的可用性。Exynos W920采取5nm EUV工艺和低功耗技能，具有强大的双核中心处理器，集成GPS、GLONASS、Beidou、Galileo格洛纳斯定位系统，电源管理、闪存和内存。
ConvenientPower易冲半导体CPS4019高效无线充电吸收芯片，支持5W无线充电吸收。芯片内部集成同步整流器和低压差稳压器，用于为系统设备和电池充电，为内置电池供电的设备供应良好的体验。
CPS4019内部集成8051内核，内置16KB MTP存储器和2KB SRAM，支持高等功率管理和超低待机功耗，芯片具有I2C引脚和GPIO引脚，支持输出电压调节，内置12位ADC，用于输入输出全部参数采集。芯片内置整流器过压保护，LDO过流保护和过热保护，采取WLCSP-30封装。
据我爱音频网拆解理解到，目前已有OPPO、小米、一加、贝尔金、小鸟、阿思翠等品牌旗下的产品采取了易冲半导体无线充电办理方案。
ConvenientPower易冲半导体CPS4019详细资料图。
丝印S6550的IC。
镭雕AR254的晶振。
NXP恩智浦丝印“2200TB0JJ”的NFC芯片。
Halo希荻微HL7593同步降压转换器，可通过I2C接口进行编程。
丝印iST207W的IC。
丝印S001的IC。
连接屏幕排线的BTB连接器母座特写。
连接扬声器和功能按键小板排线的BTB连接器母座特写。
取出腕表前腔内的框架。
框架上固定电池、振动马达、气压计、功能按键和麦克风。
取掉框架上的功能按键和麦克风小板。
小板一侧电路一览，采取了软硬板结合的工艺，中间设置麦克风单元。
小板其余一侧电路一览，两侧小板上设置功能按键。
镭雕G076 2B17的MEMS麦克风特写，用于语音通话拾音。
排线与主板连接的BTB连接器公座特写。
取掉电池单元。
腕表内置锂电池型号：ZU10196，容量：284mAh/1.10Wh，充电限定电压：4.47V，标称电压：3.88V，来自天津三星视界有限公司。
电池保护板电路一览。
丝印52071D的一体化锂电保护IC，用于电池过充，过放和过流等保护功能。
取掉气压传感器和振动马达。
振动马达一侧特写。
振动马达其余一侧特写，排线露铜连接到主板。
气压传感器小板电路一览。
ST意法半导体LPS28DFWTR气压传感器，是一款双量程防水气压传感器，实现了高精度空气压力丈量外，还可以实现30M的水深丈量。采取带金属盖的陶瓷LGA防水封装，担保了在-40℃~+85℃的温度范围事情。
ST意法半导体LPS28DFWTR气压传感用具体资料图。
屏幕背部电路一览，丝印腕表型号SM-R910/R905.
屏幕与主板连接的BTB连接器公座特写。
SAMSUNG三星Galaxy Watch 5智好手表拆解百口福。
三、我爱音频网总结SAMSUNG三星Galaxy Watch 5智好手表在外不雅观上拥有很强的质感表现，圆形表盘，简约设计风格，不雅观感时尚、佩戴白搭。1.2英寸396396分辨Super AMOLED屏幕，色彩鲜艳、不雅观感细腻，操作流畅；蓝宝石玻璃+铝合金表壳，坚固抗刮擦；硅胶表带搭配轻盈机身，佩戴也非常舒适亲肤。
腕表内部具有很高的集成度，组件之间通过连接器和触点连接，一层一层堆叠，繁芜有序。腕表采取了磁吸无线充电的办法输入电源，内置三星视界284mAh电池，采取了ConvenientPower易冲半导体CPS4019高效无线充电吸收芯片，支持5W无线充电功率，内置整流器过压、过流和过热保护。
腕表主控芯片采取了三星Exynos W920可穿着处理器，具有强大的双核中心处理器，集成格洛纳斯定位系统、电源管理、闪存和内存。内置心率传感器采取了TI德州仪器AFE4500 AFE芯片，支持生物阻抗剖析，电生物传感和光学生物传感；还搭载了温度传感器、ST意法半导体LPS28DFWTR气压传感器、扬声器、麦克风，以及ST意法半导体LSM6DSO32传感器等，用于为各项功能供应支持。
