一、功能解释
上电不事情，一起轻触开关Key，一起雾化片OUT，三路LED输出Led1，Led2，Led3
短按Key，开启雾化功能，依次为：常喷（定时4小时），间歇喷开3S停3S（定时6小时），关，依次循环
（图片来自网络侵删）
长按3S Key，开启LED，长按依次为：白光，七彩跑马闪，灭，依次循环
二、电气参数（VDD=5.0V，GND=0,TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.2
3.0
5.5
V
事情电流
IOP
1.6
mA
Fcpu=4MHz@HIRC 8MHz
静态电流
ISTB
5
uA
VDD=5V, WDT 开, LVR 关
驱动电流低电平输出
IOL
30
mA
VDD=5.0V,VOL=0.6V
驱动电流高电平输出
IOH
20
mA
VDD=5.0V,VOH=4.4V
事情温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
125
℃
三、 封装脚位图（SOP14）
炫彩跑马灯加湿器IC
四、 PIN引脚及功能描述
管脚号
符号
功能描述
1
Led3
LED输出脚，高有效
2
Led4
LED输出脚，高有效
3
Red
LED输出脚，高有效
4
VDD
IC正
5
Green
LED输出脚，高有效
6
Blue
LED输出脚，高有效
7
NC
空接
8
OUT
雾化片输出脚，高有效
9
Led6
LED输出脚，高有效
10
Key
按键触发、低有效
11
GND
IC负
12
Led5
LED输出脚,高有效
13
Led2
LED输出脚，高有效
14
Led1
LED输出脚，高有效

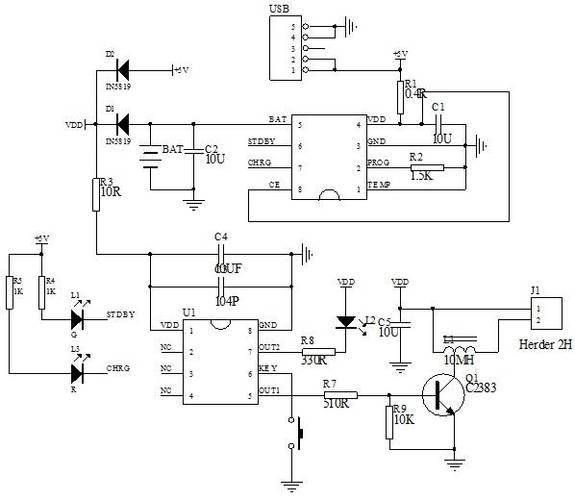

五、参考电路图
雾化器延时芯片
六、 封装尺寸图（SOP-14）
美容仪器MCU主控IC方案开拓
七、版本解释
版本
日期
描述
EH220423-1111-A241
2022/5/31
V01初版
