充电器采取直板造型设计，白色一体式外壳，配有固定国标插脚。这款充电器由上市公司奥海科技代工，质量可靠，品质过硬。下面就带来魅族这款UP0920快充充电器的拆解，一起来看看内部的设计和做工。
魅族18W快充充电器外不雅观魅族这款18W快充充电器采取PC防火材质白色外壳，腰身高光亮面处理，两端切面边缘过度明显。
机身正面中央印有MEIZU品牌。
输入端外壳为灰色，并印有充电器参数信息
型号：UP0920
输入：100-240V~50/60Hz 0.5A
输出：5V2A或9V2A
制造商：东莞市奥海科技株式会社
充电器通过了CCC认证。
充电器配备固定式国标插脚。
输出端配备单USB-A接口，胶芯与外壳一样都是白色配色。
实测充电器机身长度为52.49mm。
宽度为41.71mm。
厚度为22.36mm。
和苹果20W充电器比拟，魅族这款机身要长一点。
充电器拿在手上的大小直不雅观感想熏染。
其余测得充电器净重约为50g。
魅族18W快充充电器拆解看完了魅族UP0920充电器的外不雅观和测试，下面就进行拆解，一起看看内部的用料和做工。
首先沿插脚侧外壳接缝撬开充电器外壳，插脚通过弹片连接到PCBA模块供电。
插脚与弹片之间通过压接连接。
PCBA模块通过壳体内部开槽固定。

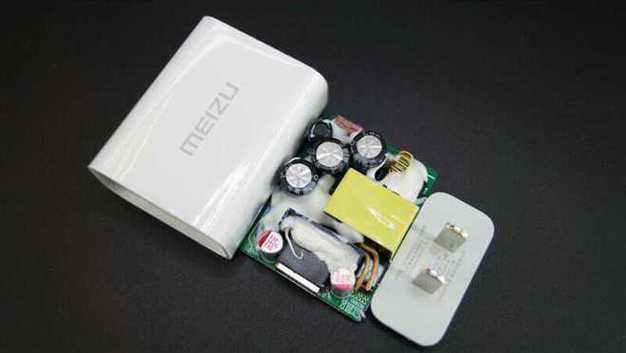

从壳体内部抽出PCBA模块。
变压器与高压滤波电容，保险丝与共模电感之间打胶添补加固。
输出侧USB-A母座设有白色塑料隔离板，并打胶加固。
利用游标卡尺测得PCBA模块长度约为48.4mm。
PCBA模块宽度约为38.3mm。
PCBA模块厚度约为16mm。
PCBA模块正面一览，左上角焊接保险丝，共模电感。下方焊接NTC热敏电阻，高压滤波电容和差模电感。中间位置焊接变压器，低级开关管。在右侧焊接两颗滤波固态电容和USB-A母座。
PCBA模块背面一览，左侧焊接四颗整流二极管，右侧焊接同步整流掌握器和同步整流管，在初次级之间设有白色塑料绝缘板，用于初次级隔离。
通过对PCBA模块的不雅观察创造，魅族UP0920快充充电器采取QR开关电源设计，采取瑞萨iW1788原边反馈电源方案，输出电压由低级主控芯片检测负载电流脉冲进行调节，这也是这款充电器没有光耦却能支持快充的由来。同时这款充电器也不支持QC快充，只支持为MTK PE快充的手机进行快充。
充电器同步整流芯片也来自瑞萨，采取iW673同步整流掌握器搭配MOS管组成。利用同步整流能够有效提高转换效率，降落散热需求。下面我们就从输入端开始理解全体充电器的设计和用料。
充电器输入端焊接保险丝，共模电感，高压滤波电容和NTC热敏电阻。
输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为2A 250V，用于输入过流保护。
绿色NTC热敏电阻来自久尹，用于抑制上电浪涌电流。
共模电感采取漆包线和绝缘线绕制，底部焊接绝缘支架。
整流二极管丝印S2M，利用四颗组成桥式整流。
侧面焊接高压滤波电容，差模电感，蓝色Y电容。
两颗高压电容来自智宝，规格为15μF400V。
共模电感采取热缩管包裹绝缘。
低级主控芯片来自瑞萨，型号iW1788-29，是一颗支持MTK-PE快充的数字掌握器，待机功耗低于30mW，为低级反馈，支持自适应多模式PWM/PFM掌握，内置过热保护功能。
低级开关管来自吉林华微，型号JCS8N65V，NMOS，耐压650V，导阻1.3Ω。
在PCBA模块侧面焊接变压器，两侧打胶加固。
变压器磁芯缠绕胶带绝缘，次级绕组采取多层绝缘线。
蓝色Y电容来自南方宏明。
同步整流掌握器来自瑞萨，丝印6G，实际型号为iW673-20，支持25V以内的输出电压，4A以内的输出电流，采取SOT23封装。
同步整流管来自PFC节能元件，型号PRM012N06S8，耐压60V，导阻12mΩ，采取SOP-8封装。
输出端焊接滤波固态电容和USB-A母座。
两颗输出滤波电容来自钰邦，为AREP系列固态电容，规格为330μF16V。
USB-A母座采取白色胶芯，过孔焊接固定。
全部拆解一览，来张百口福。
充电头网拆解总结魅族UP0920快充充电器采取常见的直板造型，白色机身，并配有固定国标插脚。充电器配有单USB-A接口，仅在支持MTK PE快充的手机下，进行9V2A快充输出，不支持其他快充输出。对付其他手机充电，仅能作为5V充电器利用，5V2A输出，可以知足老式小功率设备的充电需求。
充电头网通过拆解理解到，魅族UP0920充电器内部开关电源方案来自瑞萨，采取iW1788-29低级主控芯片搭配iW673-20同步整流掌握器，低级开关管来自吉林华微，同步整流管来自PFC节能元件，高压电解电容来自智宝，滤波固态电容来自钰邦。充电器内部元件打胶添补加固，做工及用料踏实可靠。
