这种全集成的掌握器不仅能够高效地将互换电转换为直流电,还内置了协议处理器,支持多种通信协议,如USB PD和QC等。
这意味着设备和充电器之间可以实现智能通信,充电速率和功率管理可以更加灵巧和智能化。
同时具有额外的保护和监控功能,确保电子设备的安全运行。

全集成的设计不仅降落了电源管理电路的繁芜性,还节省了空间和本钱。
这对付当代电子设备的设计和制造来说是一个巨大的上风,为电源适配器、充电器和其他电源设备的开拓供应了更加便捷、高效和智能化的办理方案,同时也推动了智能电子设备的发展。
在不断增长的电子市场中,这一技能将发挥越来越主要的浸染,为用户供应更好的利用体验。

PI、南芯、意法半导体推出三款AC-DC-协议全集成三合一控制器芯片_芯片_技巧 PI、南芯、意法半导体推出三款AC-DC-协议全集成三合一控制器芯片_芯片_技巧 智能

AC-DC-协议全集成三合一掌握器

充电头网理解到目前已经有Power Integrations(以下简称:PI)、南芯科技、意法半导体推出过三款干系产品,并汇总如下表所示。

PI、南芯、意法半导体推出三款AC-DC-协议全集成三合一控制器芯片_芯片_技巧 PI、南芯、意法半导体推出三款AC-DC-协议全集成三合一控制器芯片_芯片_技巧 智能
(图片来自网络侵删)

据理解,目前市情上的AC-DC-协议全集成三合一掌握器有PI的InnoSwitch3-PD、南芯的powerquark系列芯片、意法半导体的ST-ONE。

排名不分先后,按英文首字母排序。

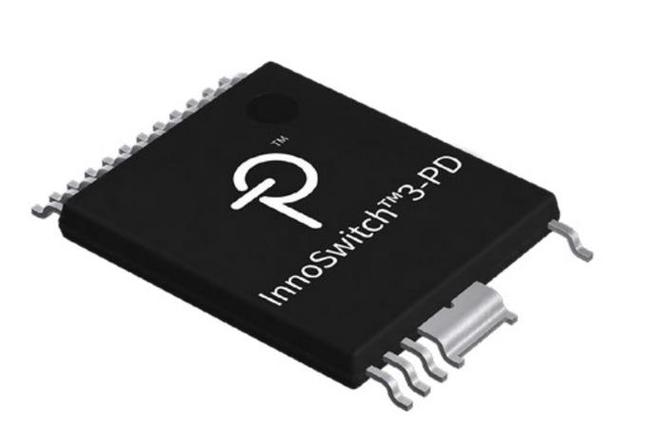

Power IntegrationsInnoSwitch3-PD

PI的InnoSwitch3-PD是一款集成USB Type-C和USB PD掌握器、高压开关、同步整流器和FluxLink反馈的离线式反激转换器芯片,兼容USB PD 3.0和PPS标准,同时支持QC4,符合USB Type-C Rev. 1.3标准,确保与各种USB Type-C设备的兼容性。
集成的VCONN开关器件具有软启动和过流保护功能,提高了可靠性。
此外,该芯片还支持e-marker电缆,大大增加了连接的灵巧性。

InnoSwitch3-PD具有PI自研的PowiGaN™技能,支持高达100瓦的功率输出而无需散热器,配备专用NTC引脚用于温度感测,集成多模式Quasi-Resonant(QR)/ DCM / CCM掌握器,具有瞬时相应,可以驱动低本钱N-channel FET 系列负载开关,其非负载功耗低至14毫瓦,有助于设计符合环球能效法规的电源,同时大大减少了能量摧残浪费蹂躏。

在安全性方面,InnoSwitch3-PD供应了一系列高等保护和安全功能,包括输入电压监测、输出过压/欠压故障检测、开启SR FET门检测、滞后热关断等,确保系统的可靠性和安全性。
此外,其符合全面的安全和法规合规性哀求,包括强化绝缘、隔离电压大于4000V、100%生产HIPOT合规测试以及UL1577、TUV(EN62368)和CQC(G4943.1)安全认证。

InnoSwitch3-PD采取 InSOP-24D封装。

Southchip 南芯POWERQUARK®

南芯POWERQUARK®系列全集成芯片将器件极致集成,减少充电器外围元件数量,具备开拓周期短,产品性价比高的上风。
次级软开关技能降落了开关损耗,提高了转换效率,搭配同步整流,提升整体效率,降落散热哀求。
并且内置高速数字隔离通信,无需光耦,可靠性更高。

南芯POWERQUARK®系列全集成芯片SC310X内置南芯自研的全集成封装技能,内置高速隔离数字通讯技能,集成次级掌握软开关技能和次级掌握主动式同步整流技能,并集成多标准快充协议兼容技能。
一颗芯片可以实现传统充电器中原边掌握器+GaN器件+隔离光耦+同步整流掌握器和协议芯片五种独立功能。

芯片内部还集成协议功能,支持UFCS领悟快充,PD快充以及私有协议定制,知足主流市场需求。
芯片内部集成供电过压保护,逐周期电流限定,输出欠压保护,输出过压保护,输出过电流保护和输出短路保护。
内部还集成软启动,最高事情频率为175KHz。
芯片采取SSOP38L封装,支持65-140W PD快充运用。

目前南芯科技已经基于这款芯片推出了南芯POWERQUARK®系列 65W 1C快充方案,其整合了5大技能,实现了五种功能且高压下超过95%,三维为46mm 27.5mm 23mm,功率密度为2.23W/cm^3/PCBA。

ST 意法半导体ST-ONE

ST-ONE是天下上首款将ARM Cortex M0+内核、离线可编程掌握器、同步整流器以及USB PD PHY集成在一个单一封装内的全集成数字掌握器芯片。
其专门设计用于掌握ZVS 非互补有源钳位反激式掌握器,以创建高功率密度的充电器和适配器

ST-ONE搭载了ARM® 32位Cortex®-M0+ MCU,拥有64KB闪存,用于数字电源掌握和USB协议。
这个MCU可编程的次级掌握器卖力同步整流器和ZVS反激掌握器的操作,从而在主辅两侧提高系统效率,与MasterGaN功率级相搭配,可以实现高频率的操作,使得可以利用包括平面变压器在内的小型磁性元件。

ST-ONE搭载一个主动掌握器和其在主侧的高压启动、一个微掌握器以及掌握变换和USB-PD通信所需的所有外围设备。
这两个侧面通过内置的电气隔离的双通信通道连接。
通过采取新颖的非互补掌握技能和专门设计的功率模式,能够实现高效率和低空载功耗的双重目标。

ST-ONE具备强化的电气隔离双通信通道,符合IEC 62368-1标准,支持800V高压启动,并内置输入电压感测,具备主动输入滤波电容放电电路,可降落待机功耗,芯片还全面集成了USB-PD PHY,具备24伏耐受保护和集成负载开关驱动器。

ST-ONE采取SSOP36 0.8mm封装

充电头网总结

PI、南芯、意法半导体迎合市场趋势,推出AC-DC-协议全集成掌握器芯片,这类掌握器芯片适用于各种电子设备,如充电器、适配器、电源供应器等。
在不断增长的电子市场中,具备全集成和多功能特性的掌握用具有竞争上风,能够知足多样化的市场需求。

这种芯片集成度高,可以大大减少产品外部元件的数量,极大简化电源管理器件的设计和制造,同时也节省了本钱和空间,可以将产品设计的更加的小巧,是知足当代电子设备对高性能、高效能和智能充电办理方案需求的空想选择。
