许多年前一个设备一个充电器的年代大家还有印象么，诺基亚一个条记本一个旧iphone一个新iphone又一个华为一个遐想一个，厂家为了利益自成一派的决策终极折腾的都是用户。逐渐的2016年USB-C物理接口开始大范围遍及开来，但厂家不去世心的在这个物理接口上连续老套路，虽然都是USB-C插口但握手的协议各不相同，QC、AFC、SCP、FCP还是十分蛋痛。2017年iphone 8/iphone X加入PD阵营让USB-C PD火速遍及开来，PD协议包含了之前各不相谋的N种快充协议，在这个大条件下不少条记本与旗舰手机都放下成见投入到PD怀抱上，用户终于等到只用一个PD充电器就能充百口设备的便利环境。
然而，持币待购的消费者面对市场浩瀚USB PD充电器商品海，都会面临选择难题，一个是由于USB PD新规格新技能懂的人少，第二是USB PD充电器同质化高，有亮点的产品并不多。本日
一、产品先容篇
“ALLMAYBE”可能大家并不认识，实在他是深圳爱克斯达（XTAR）电子有限公司旗下的品牌，XTAR相信不少发热友都听过或者买过他们的手电筒、锂电池充电器等产品，质量过硬用户之间的口碑建立的不错，这次XTAR通过ALLMAYBE品牌拓展产品线相信也会保持一如既往的质量。
这款USB PD充电器最大的特色在于他在充电器上集成了一块液晶屏幕，可以显示当前输出电压电流值累计容量等信息，也便是大家俗称的“电流表”，不再须要额外购买USB电流表，普通用户也能对当前设备的充电状态一览无余。
充电器正面上方是屏幕掌握按钮，长按可关闭屏幕杜绝夜间光污染，快速双击则是将累计容量数据重置清零，按钮与壳体结合紧致无虚位，按压回弹手感不错。中间镜面金属片上镭雕了充电器型号“PD45”，下面是双面盲插USB-C输出口支持多种电压输出。
为了携带更加方便ALLMAYBE利用折叠式插脚，旅途时把插脚收纳起来易于携带，单指按压即可收纳取出，阻尼感恰到好处，插脚与充电器本体合营无晃动，装置工艺严谨。
充电器底部名牌参数部分，型号：PD45、输入：100-240V~50/60Hz 1.0A Max环球电压、Type-C输出：5V3A / 9V3A / 12V3A / 15V3A 20V2.25A，最下面可以看到深圳爱克斯达XTAR公司字样。
壳体顶部是这个充电器最大亮点之一，集成了一块18.5mm 21.5mm液晶屏幕，可以显示充电器当前各种输出参数。
实际利用场景展示，
屏幕内的“Overload”可以显示当前带载情形是否超过额定负荷，第二行15.24V是当前输出电压，立马就可以知道紫米10号移动电源正在运行在15V PDO上，第三行2.78A是输出电流，最下面一行是累计输出能量1.29Wh，双击充电器正面按钮可以重置清零这个能量参数。
利用 POWER-Z FL001 Super 测试仪对ALLMAYBE PD45输出模式进行快充协议轮询，可以看到该充电器支持的协议非常丰富，包括苹果apple2.4A、高通QC2.0 9V/12V/20V、高通QC3.0、华为FCP、三星AFC，在PD充电器市场上ALLMAYBE PD45是支持协议最多的产品之一。
利用 POWER-Z FL001 Super 测试仪对ALLMAYBE PD45输出模式进行PDO报文探测，一共有5个PDO，分别是：5V3A / 9V3A / 12V3A / 15V3A / 20V2.3A，符合铭牌标称参数。
此外，ALLMAYBE PD45充电器由于自带电流表以是还可以立时就判断一根线材的好坏，地摊上购买的一根山寨苹果线去充ipad，录的电流2.03A功率稍低。
另一根地摊线电流2.11A，功率一样是稍低。
拿出苹果原厂数据线，从屏幕上可以看到电流达到2.32A，ipad终于满载充电了。通过这电流表屏幕，就算小白用户也可以大略地比拟手上线材好坏，非常实用。
二、拆解篇
ALLMAYBE PD45通过超声波焊接合盖，焊接稳定度较高，小心锤打后用撬棒把底盖分离后就可以把PCB抽出。
屏幕并非与PCB封装到一起，而是先装置到壳体上，再通过排线连接到PCB，这样可以更加贴合壳体避免漏光。
220V高压插脚利用超软的耐高温硅胶线与PCB过孔焊接，焊点浸润度高无多余毛刺，壳体背板上可以看到超声波焊接痕迹，焊接的还是很稳定的。
充电器内部构造较为紧密，黄铜散热片与MOS管通过螺丝固定，散热片从侧面延伸到顶部，放磁铁在阁下无磁吸反应。
PCB插脚器件面俯视图。
220V输入端保险丝、NTC浪涌抑制电阻、X电容、两级共模电感。
六颗艾华AiSHi 400V15μF滤波电解电容，知足45W输出。

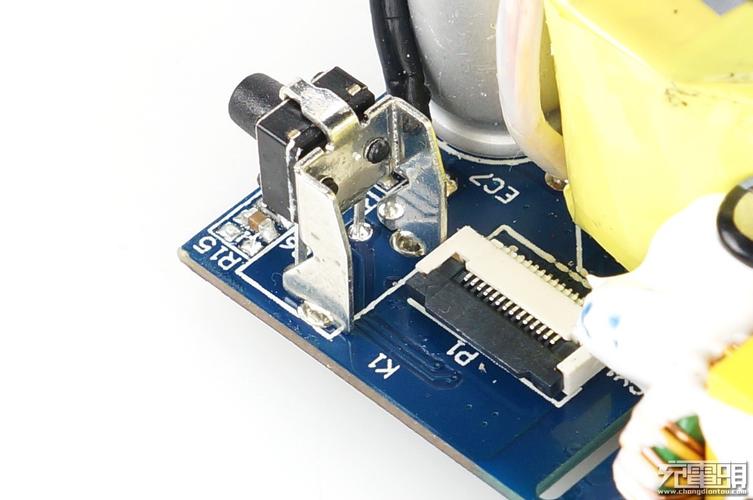

立式插脚按钮供应屏幕按压模式变革，阁下是屏幕排线座。
士兰微SILAN SVF10N65F MOS管，650V10A。
立式插脚USB-C小板，万裕ULR 25V1000μF固态电容。
贴片件俯视图。
两颗整流桥。
MPS HFC0500 低级。
无标单片机是屏幕驱动。
同步整流管 SFG10R10G， 右下角力生美LN5S03 同步整流掌握器。
VBUS开关。
英集芯IP2712是海内首个取得USB PD认证的芯片，IP2712是一款集成USB TYPE-C输出协议、USB PD（PD2.0/PD3.0)输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出运用供应多协议办理方案。并且可以按照利用环境灵巧自行配置。
IP2712规格书。
三、总结
allmaybe充电器独树一帜，在充电器内建电压电流表，实时显示充电器输出状态，利用户能够直不雅观的理解到充电器输出的电压电流及充电状态，大大的方便了用户确认充电状态。同时内部元件均采取一线大品牌，可靠性的担保；开关管采取高价铜散热片，有效导热，降落充电器温度；输出采取同步整流合营固态电容，高效整流的同时为您的爱机供应更好的呵护；5/9/12/15/20多档电压输出，完备知足市情上USB-C PD设备利用，支持apple2.4A\QC\FCP\AFC等协议，真正做到一机在手全部设备都能充，值得推举。
