二、运用处景

（1）作为具有过流保护能力的普通降压模块利用，用于调试新设计的电路，防止因短路、过压、过流等缘故原由烧坏初次上电的电路；

（2）作为电池充电器利用，用于太阳能电池板、风力发电机等场合，可以给锂电池、铅酸电池、镍镉镍氢电池等电池充电；

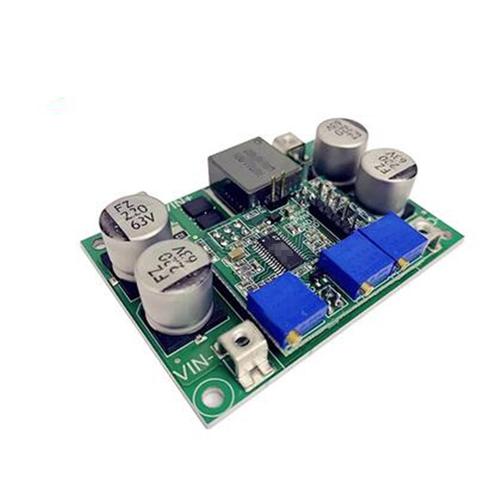

带数显的恒压恒流模块-XL4015_电压_电流带数显的恒压恒流模块-XL4015_电压_电流通讯

（3）作为大功率LED恒流驱动模块利用，用于驱动2-32V的LED灯。

（图片来自网络侵删）

（4）作为电压电流表利用，用于丈量其他电路的输入功率。

三、产品概述

本模块面向学生及DIY爱好者，是一款集多功能于一体的恒流恒压降压模块。
具有以下特点：

数码管显示输入输出电压和输出电流及功率；恒流恒压状态自动切换，不同LED指示恒流恒压状态；过压过流自动保护，具有限流保护功能，纵然输出短路也不会烧坏模块；低本钱，BOM本钱低于20元。

事理图和PCB采取嘉立创EDA专业版设计。

供应程序源码，用于日常调试的同时也适宜用于其他电路设计或者入门学习。

本模块屈服以下布局原则：

电感只管即便靠近 SW 管脚；输入电容只管即便靠近 VIN 管脚；输入输出电容的地只管即便靠近 PGND 脚；利用铺铜的办法走线；输入输出环路面积最小。

四、产品参数

输入电压：5-36V

输出电压：1.25-32V连续可调

输出电流：可调，最大5A（建议在4.5A内利用）

输出功率：最大75W（建议在50W内利用，大压差利用请降落功率）

事情温度：-40~+85度

事情频率：180KHz

转换效率：最高96%

短路保护：有

超温保护：有（超温后自动关断输出）

输入反接保护：无，（如须要请在输入串入大电流二极管）

安装办法：4颗3mm镙丝

接线办法：接线端子或焊接端子，V-IN为输入，V-OUT为输出

模块尺寸：长68.2mm宽38.8mm高15mm

重量：39g

五、利用解释

1、作为具有过流保护能力的普通降压模块利用

利用方法：

(1)、按右侧按键，将数码表调节到【显示输出电压】界面（OUT灯亮，末了一位数码管显示U），调节【恒压电位器】（丝印CV）使输出电压达到您想要的电压值；

(2) 、将数码表调节到【显示输出电流】界面（OUT灯亮，末了一位数码管显示A），直接短接模块的输出端 (用镊子或找条粗的导线短接输出端即可)，此时调节【恒流电位器】（丝印CI）使数码表上的电流值达到预设的过流保护值；(比如板载电流表显示的电流值是2A，那么模块最大电流被限定在2A，电流到2A时赤色指示灯亮，同时输出电压也会降落；

(3)、接上负载，开始事情。

2、作为电池充电器利用。

利用方法:

(1)、确定电池的浮充电压和充电电流，(如果电池参数为3.7V/2200mAh,那么浮充电压为4.2V，最大充电电流1C，即2200mA)；

(2)、空载条件下，将模块的数码表调节到【显示输出电压】界面（OUT灯亮，末了一位数码管显示U），调节【恒压电位器】（丝印CV）使输出电压达到浮充电压（如4.7V）；

(3)、将数码表调节到【显示输出电流】界面（OUT灯亮，末了一位数码管显示A），直接短接模块的输出端（找条粗的导线短接输出端即可），此时调节【恒流电位器】（丝印CI）使数码表上的电流值达到预设的充电电流值（如2.2A）；

(4) 接上电池，开始充电。

注：不带恒流功能的模块是不能用来给电池充电的，由于耗完电的电池与充电器的压差很大，导致充电电流过大，造成电池破坏，以是开始的时候要对电池利用恒流充电，当充电到一定程度的时候自动切换回恒压充电。
电池在充电过程中，电压未达到浮充电压前是恒流充电，此时红灯亮，绿灯灭。
充电电压逐渐升高，达到浮充电压后，逐步地由恒流充电转为恒压充电，红灯灭，此时电流是逐渐减小的，当充电电流小于0.1A的时候，蓝色灯灭，绿色灯亮起，此时电池充电完毕。

(步骤1、2、3输入端接电源，输出端空载不接电池)

3、作为LED恒流驱动模块利用

(1)、确定您须要驱动LED的事情电流和最高事情电压；

(2)、将模块的数码表调节到【显示输出电压】界面（OUT灯亮，末了一位数码管显示U），调节【恒压电位器】（丝印CV）使输出电压达到LED事情电压；

(3)、将数码表调节到【显示输出电流】界面（OUT灯亮，末了一位数码管显示A），直接短接模块的输出端（找条粗的导线短接输出端即可），此时调节【恒流电位器】（丝印CI）使数码表上的电流值达到预设的LED事情电流;

(4) 、接上LED，试机。

(步骤1、2、3 输入接电源，输出空载不接LED灯)

板载电压表自校准方法：

1、板载电压表显示输出电压时，长按右侧按键2秒后松开，电压表和输出电压指示灯“OUT”同步闪烁，此时进入输出电压校准模式；同理，在电压表显示输入电压时，长按右侧按键2秒后松开，电压表和输入电压指示灯“IN”同步闪烁，此时进入输入电压校准模式；

2、轻触右侧按键，电压升高一个单位，轻触左侧按键，电压降落一个单位；由于一个单位的电压值小于0.1V，以是您须要连续按动1-5次才能看到电压表变革了0.1V，详细连续按键几次取决于当前显示的电压值，当前显示电压越高，按动的次数越少；

3、电压调度完毕后，长按右侧按键2秒后松开，此时即可退出电压校准模式，所有参数设置自动掉电保存。

注：此种调节办法是为了肃清不同模块之间电阻的偏差，从而得到精确的显示值。
此功能是为了校正显示的输出电压、电流值，不能调节实际输出的电压和电流。
若要调节输出电压、电流需通过电位器调节。
