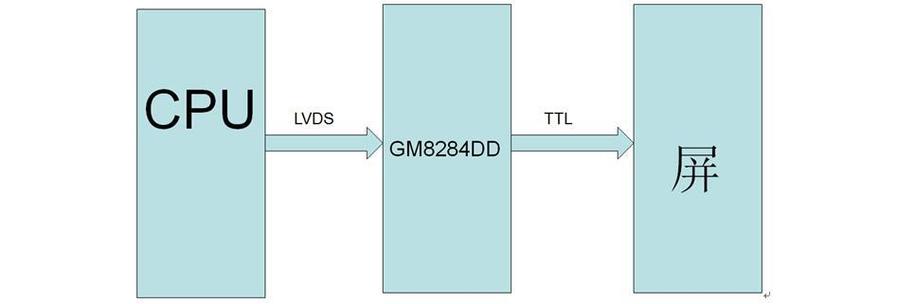

功能：GM8284DD是一颗将单路LVDS旗子暗记转换成TTL旗子暗记的转接芯片，其运用图如下：
产品特色：
输入：Single link LVDS
（图片来自网络侵删）
输入时钟频率：25MHz～85MHz；
输出：TTL
输出旗子暗记格式：RGB888/666/565
I/O电压：3.0V～3.6V
事情温度范围：-40℃～85℃；
最高分辨率：1920x1200@60Hz
封装：TSSOP56
更换型号：DS90CR286、DS90CR288 、DS90CF384、DS90CF384A、SN75LVDS82、SN65LVDS94 和DS90CF386 兼容，与 DS90CF384，DS90CF386，SN65LVDS94，SN75LVDS82 功能兼容
运用产品：广告机，平板、医疗东西、车机等
运用平台：RK、全志、盈方微等
利用事变:
A、旗子暗记源哀求能够输出LVDS旗子暗记，其他都弗成。
B、芯片不须要软件配置，纯硬件转换
C、关于GM8284DD支持的最高分辨率哀求是像素时钟要在25MHz～85MHz之间，超出就弗成了。
设计把稳事变：
A、GM8285C设计的时候要特殊把稳TTL和LVDS的走线问题，要做好屏蔽以免旗子暗记受到滋扰。
B、把稳电源滤波
C、设计的时候预留LVDS旗子暗记要预留阻抗匹配电阻
