本日禀享的维修算力板也是精彩满满。
请听我细细道来。
逐步涨履历，升级打怪兽。
往后我们都是高手。

拿到的板子，就瞥见缺失落的IO口，其他的便是脏，还是脏。
故此被人嫌弃，无人修理吧。

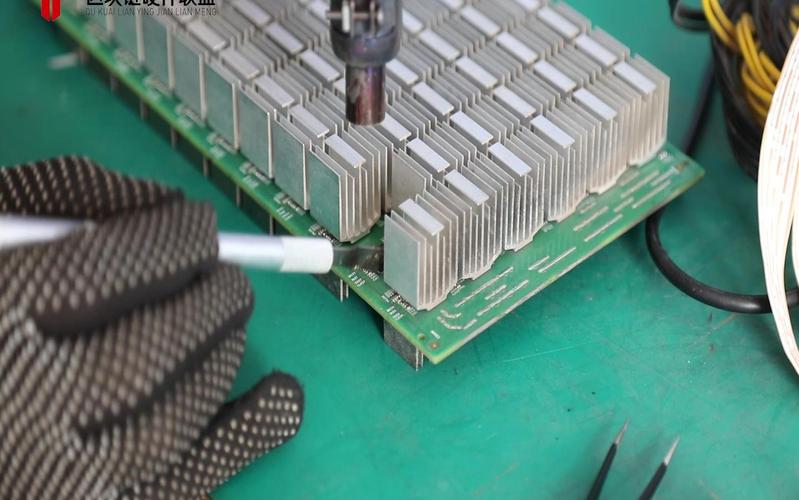

算力板IO接口位置的锡还是有一部分残留，用热风枪吹焊，顺道刷了一会抖音。
一会之后用镊子戳一下，创造锡已经熔化。
便是砸板子了，砸个两三次，锡就全部落到地面。
驾轻就熟，安装好了IO口。
以为会有上次的运气，一口气通全板。

事实还是很打脸的。
上电，软测，报31，初测，创造33号芯片RST无输出。
心里纠结了一下， 无奈拿起万用表准备仔细丈量RST电路。
有时翻到正面，瞥见这个33号芯片是爆裂的。
果断地换掉33芯片。
（这里要解释一下，我们换芯片，最好是对应同型号的算力板来的，由于S9系列有很多如S9, S9i,S9J,等，只管即便找同型号的报废板来做替补芯片。
随意马虎不掉算力。
）上电，软测，报0，想也不想，拿起热风枪重新吹焊33号芯片，调度一下芯片的位置。
上电，软测，还是报“0”。
（这里要解释一下，每一次焊后，都是要放在风扇下，吹凉后上电软测的，不然估计芯片内心澎湃，会给你来一声自爆的。
）。
万用表快速量RI断点，在第一组的失落去电力。
重新按下软测键，报61。
这个时候板子多次仿照运算，已经热起来了，疑惑板子存在虚焊的断点。

热板连续软测，多次报61，一次报了59号芯片。
热板情形下，测得61芯片BO电压1.8V，果断换掉61，吹凉后，上电，软测，又报0，可以确认板子有虚焊的芯片。
多次软测，板子热起来， 就报62了。
截流62，报61，截流60，报59，截流59报58，截流30报29，板子已经非常热了，只能放弃，先吹凉再说。

再次截流，一贯截流到扣留6报5，扣留5 报5，由于热板的情形下，是通板的，以是对5号芯片加焊，然后扣留6号报6，现在是热板了， 软测再报62，换了2次62芯片，结果全板通过了仿照运算。
这里心里有个疑问，由于不知道63号芯片如何丈量好坏，若有大神，可以留言一下。
小弟学习一下。

吹凉算力板，上电，找到RI的断点。
这个过程比较繁琐，基本便是二分法，然后快速的找到RI断点，一共找到了3处的芯片，加焊了芯片，冷板后，上电软测，全板终于通过了。
（这里也是找到断点，并不是立时换芯片的，一样平常我都会给芯片二次机会，加助焊膏，加焊一遍，或者挪一下位置，使锡点能连接到芯片。
只管即便节约利用芯片的概率。
由于往后维修的算力板的芯片可是很值钱的。
100-200的都 有啊……）

放置算力板在机箱的风扇吹凉下，10分钟后，再次启动，冷板状态下，通过了仿照运算。
这样就算成功地修睦一块板了。

’
