图4-6 常见译码分类办法
常用的存储器地址空间分配方法有两种：线性选择法(简称线选法)和地址译码法(简称译码法)，下面分别进行先容。
1. 常规译码法
(1)线选法
线选法便是直策应用单片机片外地址线或某端口的I/O线直接与存储器芯片或外设接口的片选引脚线连接。线选法的优点是电路大略，不须要其余增加地址译码器硬件电路，体积小，本钱低。缺陷是可寻址的芯片数目受到限定，适用于芯片较少而且片选线充足的系统。其余，地址空间不连续，每个存储单元的地址不唯一，这会给程序设计带来不便，只适用于外扩芯片数目不多的单片机系统的存储器扩展。如图4-10所示为单片机线选法。
图4-10 单片机线选法
把稳： 若有多条片选线时，在CPU访问存储器期间只能有一根处于有效状态，不许可涌现多条片选线同时有效的征象。
(2)译码法

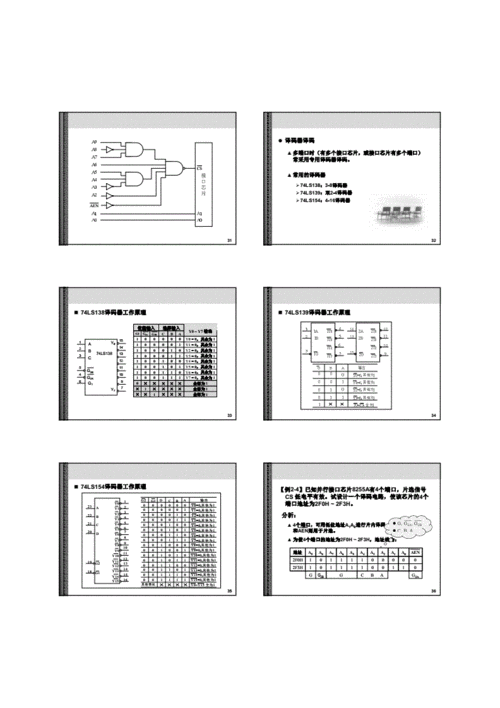

所谓的译码法便是利用地址译码芯片对系统的片外地址进行译码，以其译码输出作为存储器芯片或外部设备的片选旗子暗记。这种方法能够有效地利用存储器空间，适用于多芯片的存储器扩展。译码法又分为完备译码和部分译码两种。常用的译码器芯片有74LS138(3线-8线译码器)、74LS139(双2线-4线译码器)和74LS154(4线-16线译码器)。
完备译码：地址译码器利用了全部地址线，其特点是地址与存储单元逐一对应，即存储器的每一个存储单元只有唯一的一个地址与之对应，不存在地址重叠征象。
部分译码：地址译码器仅利用了部分地址线，地址与存储单元不是逐一对应，而是一个存储单元占用了几个地址。利用1根地址线，一个单元占用2(2 1 )个地址;利用2根地址线，一个单元占用4(2 2 )个地址;利用3根地址线，则占用8(2 3 )个地址，依次类推。
思考： 要扩8片8KB的RAM 6264，如何通过74LS138把64KB空间分配给各个芯片?
由74LS138真值表可知，把G1接到+5V，
接地，P2.7、P2.6、P2.5(高3位地址线)分别接74LS138的C、B、A端，由于对高3位地址译码，这样译码器有8个输出Y0～Y7，分别接到8片6264的各片选端，实现8选1的片选。低13位地址(P2.4～P2.0，P0.7～P0.0)完成对选中的6264芯片中的各个存储单元的单元选择，这样就把64KB存储器空间分成8个8KB空间了。64KB地址空间分配如图4-11所示。
图4-11 64KB地址空间划分成8个8KB空间
这里采取全地址译码办法。因此，51单片机发出16位地址时，每次只能选中某一芯片及该芯片的一个存储单元。
思考： 如何用74LS138把64KB空间全部划分为4KB的块?
4KB空间需12条地址线，而译码器输入只有3条地址线(P2.6～P2.4)，P2.7没有参加译码，P2.7发出的0或1决定选择64KB存储器空间的前32KB还是后32KB。由于P2.7没有参加译码，就不是全译码办法，前后两个32KB空间就重叠了。那么，这32KB空间利用74LS138译码器可划分为8个4KB空间。如果把P2.7通过一个非门与74LS138译码器G1端连接起来，如图4-12所示，就不会发生两个32KB空间重叠的问题。这时，选中的是64KB空间的前32KB空间，地址范围为0000H～7FFFH。如果去掉图4-12中的非门，地址范围为8000H～FFFFH。把译码器的输出连到各个4KB存储器的片选端，这样就把32KB空间划分为8个4KB空间。P2.3～P2.0，P0.7～P0.0实现单元选择，P2.6～P2.4通过74LS138译码实现对各存储器芯片的片选。采取译码器划分的地址空间块都是相等的，如果将地址空间块划分为不等的块，可采取可编程逻辑器件FPGA对其编程来代替译码器进行非线性译码。如图4-13所示为74LS138地址译码电路。
图4-12 存储空间被划分成每块4KB
图4-13 74LS138地址译码电路
地址分配：
CS_LED: 0x8000～0x8FFF; LED指示灯片选地址
CS_SHUMA: 0x9000～0x9FFF; 数码管片选地址
CS_A/D: 0xA000～0xAFFF; A/D转换器片选地址
CS_D/A: 0xB000～0xBFFF; D/A转换器片选地址
CS_LCD: 0xC000～0xCFFF; 液晶片选地址
CS_KEY_RD: 0xD000～0xDFFF; 读键盘片选地址
CS_KEY_WR: 0xE000～0xEFFF; 写键盘片选地址
首先看LED指示灯的地址掌握端CS_LED为什么是0x8000～0x8FFF，74LS138首先要事情，必须将片选输入
端置为有效，根据硬件连接，
已经接地，这时只须要将E3置为高电平即可随时启动该74LS138芯片，又由于把单片机的最高位地址线A15接在了E3上，以是，所有外设的片选地址都必须让A15位置为高电平1，这样，74LS138片选输出就完备取决于C(A14)、B(A13)、A(A12)这3个掌握端，显然要让LED指示灯的地址掌握端CS_LED有效，也便是让74LS138的Y0输出端有效(为0)，只须要C(A14)=0、B(A13)=0、A(A12)=0即可，也便是说只要让单片机地址总线的高4位为1000，而其他12根低地址线可以任意取0和1，以是到此便推算出了LED指示灯的片选地址是0x8000～0x8FFF。同理，数码管、A/D转换器、D/A转换器、液晶、键盘也是如此。但是在这里，有些读者不难创造一点，键盘的片选旗子暗记为什么有两个，一个“读键盘地址”，一个“写键盘地址”，关于这一点，本书会在键盘设计部分详细解释。 把稳： 地址的分配是随详细硬件连接的不同而变革的。只要硬件连接固定了，外设地址也就固定了。
(3)地址译码关系图
在设计地址译码器电路时，如果采取地址译码关系图，将会带来很大的方便。如图4-14所示即为一地址译码关系图。
图4-14 地址译码关系图示例
从图4-14中可以看出以下几点：
① 属完备译码还是部分译码。
② 片内译码线和片外译码线各有多少根。
③ 所占用的全部地址范围为多少。
在上面的关系图中，有1个“·”(A15不接)，表示为部分译码，每个单元占用两个地址。片内译码线有11根(A10～A0)，片外译码线有4根。其所占用的地址范围如下：当A15为0时，所占用地址为0010000000000000～0010011111111111，即2000H～27FFH。当A15为1时，所占用地址为1010000000000000～1010011111111111，即A000H～A7FFH。共占用了两组地址，这两组地址在利用中同样有效。
2. 简化译码法
从上面设计的各个外部设备模块中不难创造，每一个模块的74LS374或者74LS574的CLK端都用到了一个或门或者或非门作为选通逻辑，这样，如果外部设备很多，势必要用很多类似的逻辑门电路，那么是否可以节省一下呢?大家仔细研究一下不难创造，每个逻辑都是放在74LS138地址译码的后面，不妨换个思维考虑，如果将一个得当的逻辑门放在74LS138前面，是否可以实现“总体逻辑”呢。如图4-15所示，74LS138的两个地电平掌握端
直接接地，而其高电平掌握端E3是由单片机的
、
两个旗子暗记“与非”后得到的，当单片机不读写任何外部设备时，两个旗子暗记均为高电平，与非门输出低电平，74LS138不事情，输出高阻，由于其外部加了上拉电阻，故7个外部设备片选旗子暗记均为高电平，程序一旦读写外部设备，两个旗子暗记个中必有一个要变为有效(即低电平)，导致与非门输出高电平，74LS138开始事情，其输出也便是8个片选旗子暗记必有其一当选中(变为低电平)，当两个旗子暗记变高的一瞬间(其实在一次读写过程中只有其一有效，以是这里只是针对个中一个而言)，与非门输出又变为低，再次导致74LS138停滞事情，输出高阻，而刚才的片选旗子暗记由于有外部上拉电路的浸染，迅速从当选中状态(低电平)上跳到高电平，这样便完成了后续外部设备74LS374 CLK端所须要的上升沿旗子暗记，也就将数据输出到外部设备或者读入外部设备的数据。
图4-15 74LS138译码前加读写逻辑
3. 高等译码法
一样平常的单片机系统设计中，译码电路基本上都是采取类似74LS138的译码芯片，但是还有另一种功能非常强大的常用通用逻辑芯片，那便是可编程逻辑器件GAL。有履历的工程师可能都非常喜好用这种芯片，如GAL16V8、GAL20V8这两种最常用的芯片，由于通过对这种器件编程，完备可以取代一样平常单片机设计中用到的所有译码逻辑芯片，编程方便，可以在不改变硬件连接的情形下对外围设备重新进行地址分配，大大节省了开拓韶光，同时也降落了电路板的占用面积，提高了系统的稳定性。但是另一方面，该芯片价格稍贵，大概8～10元/片，大大高于74LS138芯片，以是还是要在设计时权衡速率和本钱，以做出最优化设计。如图4-16所示是利用GAL20V8B设计的译码电路。
图4-16 GAL20V8B实现小规模全功能译码
