英飞凌推出MERUS D类音频放大器多芯片模块，兼详细积小、高功率密度、无散热片等上风

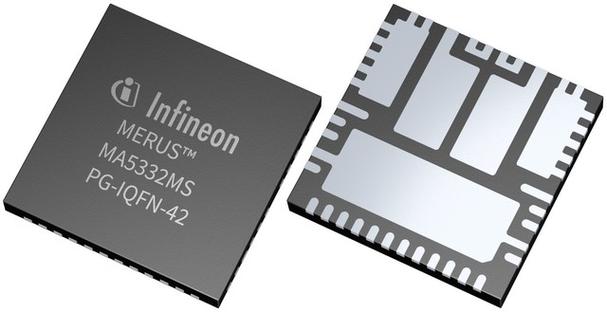

MA5332MS采取 42引脚QFN封装，尺寸为7mm x 7mm, 在小型封装中集成了双通道PWM掌握器、高压栅极驱动器和4个低导通电阻（RDS(ON)）MOSFET。
由于D类音频放大器输出级的导通电阻极低（范例值：24.4 mΩ），在无散热片的情形下，MA5332MS可为4 Ω的负载供应2 x 100 W的恒定功率；在利用小型8°C/W散热片的情形下，可为4 Ω的负载供应2 x 200 W的恒定功率。
与其他单芯片办理方案比较，尺寸大幅缩小。
MA5332MS可供应差分或单端输入和多种输出配置选项——单端（2x SE）、桥接式负载（BTL）和并联单端（PSE），并支持双供电或单供电。
以SE构造替代BTL构造，可以减少总线电容器，输出低通滤波器。

英飞凌推出MERUS D类音频放大年夜器多芯片模块_散热片_放年夜器英飞凌推出MERUS D类音频放大年夜器多芯片模块_散热片_放年夜器通讯

作为一款高度集成的多芯片模块，MA5332MS还供应具有自复位功能的过流、过温、欠压保护电路。
这种基于片上系统的保护电路，无需利用外部元器件进行保护电路的设计，可节省韶光。
此外，掌握软启动操作的全新内部逻辑掌握方法，使得点击噪音进一步减小。
得益于功能的改进，MA5332MS可降落BOM(物料清单)本钱和散热需求，能为工业设计带来更多空间，且能实现卓越的效率和低输出失落真。
