这款USB插座模块采取PC防火材质塑料外壳，表明磨砂抗指纹，顶面边缘倒角处理。
侧身和底部外壳一体式设计，和顶面外壳通过卡扣连接固定，打开方便。
侧身还设有散热窗口，可以有效避免模块内部积热。
模块截面为正方形，顶部配备1A1C两个USB接口以及指示灯。
底部外壳上有FURTHEA-012字样，上方接线孔旁有代表火线、零线的L、N差异设计。
模块取电采取经典压接办法，螺丝为金色。
测得模块机身长度为34.38mm。
宽度为35.47mm。
厚度为36.9mm。
产品拿在手上的大小直不雅观感想熏染。
其余测得小插座模块净重约38g。
接通电源，通电状态下指示灯亮橘赤色光。
利用ChargerLAB POWER-Z KT002测得USB-C口支持Samsung 5V2A、DCP充电协议。
其余测得USB-A口同样支持Samsung 5V2A、DCP充电协议。
FURTHEA充电小插座模块拆解看完了这款模块的外不雅观和测试，下面就进行拆解，看看内部的用料和设计。
首先打开卡扣固定的外壳，内部为PCBA模块。

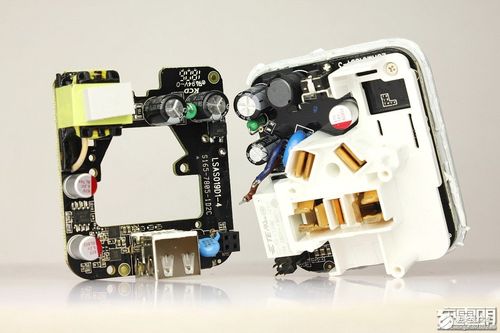

抽出内部PCBA模块，模块由两块PCB焊接组成。
两块PCB之间通过排针焊接连接。
另一侧焊接供电端子。
在两块小板之间的空间内部焊接滤波电容和变压器。
其余一壁是变压器。
剪断连接两块小板的排针，连续进行拆解。在两块小板中间采取一块塑料支架用于初次级之间隔离。
小板正面焊接高压滤波电容，保险丝，变压器和蓝色Y电容。
背面焊接整流桥和低级主控芯片。
AC输入接线端子采取焊接固定。
输入端延时保险丝规格为2A。
整流桥型号为MB10F，规格为1A 1000V。
高压滤波电容来自YHUAK益华科科技。
两颗规格均为10μF 400V。
低级主控芯片来自美思迪赛，型号MC1129，是一颗原边反馈的电源芯片，内部集成开关管，采取SOP7封装。
变压器品牌为Senlove，规格为10W，也便是这款插座模块的输出功率为10W。
蓝色Y电容来自JEC智旭电子。
小板正面焊接同步整流芯片，滤波电容，USB-C和USB-A母座以及电源指示灯。
小板背面没有焊接元件，两个母座为过孔焊接固定，更加牢固。
同步整流芯片来自晶源微，型号CSC7720，内部集成45V NMOS，导阻17mΩ，支持DCM和QR事情模式，具备5V2A输出能力。
输出滤波电容规格为560μF 6.3V。
USB-C母座采取玄色胶芯。
USB-A母座采取白色胶芯。
全部拆解一览，来张百口福。
充电头网拆解总结FURTHEA福瑞田这款充电模块采取220Vac输入，输出为固定5V，不支持快充，可以安装在模块插座内部，增长充电功能。模块采取螺丝端子供电，并配有通气格栅，加快散热降落温升。同时还配有指示灯用于电源指示。
充电头网通过拆解理解到，这款充电插座模块内部利用原边反馈电源芯片搭配同步整流芯片组成，内部电路十分简洁。模块由两片PCB焊接组成，分别采取美思迪赛MC1129低级电源芯片搭配晶源微CSC7720同步整流芯片，输出利用固态电容滤波，可以知足一样平常小功率设备的供电。
