本日是IR2104 半桥驱动器芯片，紧张因此下几个方面：
IR2104 是一个半桥驱动器，可接管低功率输入以输出大电流驱动，还为大功率晶体管（如功率 MOSFET）的栅极供电。此外，IR2104 栅极驱动器还可用作电平转换器和功率放大器。
IGBT 和 MOSFET 驱动器的输出通道在高端和低端基准上运行。逻辑输入在 3.3V 逻辑上运行，并与 LSTTL 和 CMOS 输出兼容。这些技能不受专有 HVC 和闩锁的影响。因此，它许可单片构造。
IR2014实物图
二、IR2104 引脚功能IR2014 引脚功能
IR2014 引脚功能
三、IR2104 CAD 模型1、IR2104 电路模型
IR2014 电路模型
2、IR2104封装尺寸
IR2014封装尺寸
3、IR2104 3D模型
IR2014 3D模型
四、IR2104 事情事理1、IR2104 栅极驱动器的事情电路图
IR2104 栅极驱动器的事情电路图，值得把稳的是，自举二极管和自举电容用于驱动模块的高端。自举电容的值对高侧开关有影响，电容的值对低侧开关有影响。
IR2104 栅极驱动器的事情电路图
2、IR2104 MOSFET框图
下图显示了 IR2104 框图。
IR2104 框图
3、IR2104 驱动器 事情条件
为了避免 IR2104 驱动器 IC 破坏，须要遵守以下的限定：
TA，环境温度：-40 至 125°C。VS，低压侧和逻辑的 VCC 电源电压：10 至 20V。VB，高边绝对电压：VS+10～VS+20。浮动输出电压的高端：VS 到 VB。高端浮动偏移电压：注 1 至 600V。逻辑输入电压范围：0 至 VCC。低真个输出电压：为 0 至 VCC。IR2104 驱动器 事情条件
五、IR2014 特点参数1、IR2104 特点
具有两个通道的匹配传播延迟关闭了两个通道的输入输出到输入的高端存在同相配置在内部调度了去世区韶光具有防交叉传导逻辑对负瞬态电压具有耐受性其浮动通道与自举操作兼容具有欠压锁定单个 PWM 输入负载电源和负载都有螺钉端子一个输入和逻辑电源头连接器2、IR2104 参数
栅极驱动电源范围约为 10 至 20 Vdv/dt 免疫兼容 3.3 V、5 V和 15 V均匀负载电流为 10 A峰值电流为 20 AVCC 电压范围在 12V--36V DC逻辑门电压电源为 12-15V DC兼容输入旗子暗记的内容为3.3V-15V六、IR2014 半桥驱动器1、元器件清单
2、事情事理
下图是 IR2104 栅极驱动器 IC 和 N 通道 MOSFET 的半桥驱动器，IR2104 是一种高压、高速功率 MOSFET 驱动器，具有独立的高侧和低侧参考输出通道。HVIC 和锁存免疫 CMOS 技能可实现坚固的单片构造。逻辑输入与标准 COMOS 或 LSTTL 输出兼容，低至 3.3V 逻辑。
栅极 IR2104 驱动器是一种功率放大器，它接管来自掌握器 IC 的低功率输入，并为功率 MOSFET 等高功率晶体管的栅极产生高电流驱动输入。实质上，栅极驱动器由电平转换器和放大器组成。
3、电路事理图
电路事理图

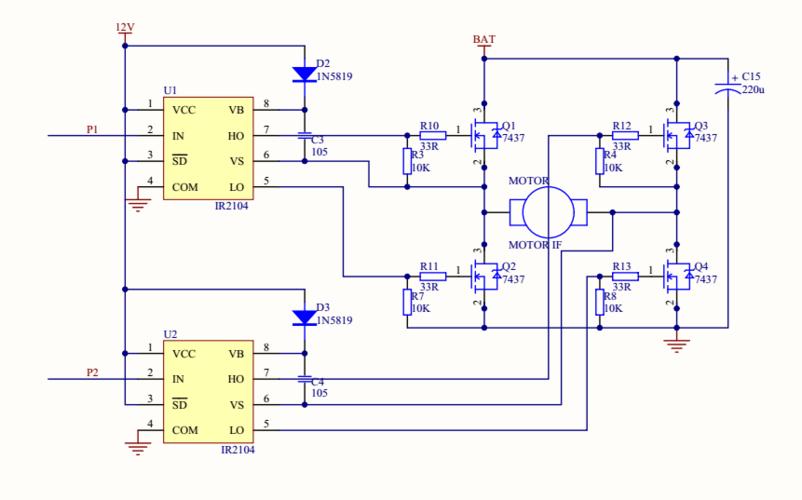

4、电路连接图
电路连接图
5、PCB 实物图
PCB 实物图
七、IR2104 紧张运用用于机器人用于逆变电路用于开关电源电路用于电力仪表电机驱动电路有这些组件以上便是本日的内容，大家记得关注，给我点赞哦，欢迎大家在评论区留言，请各位大佬多多指教。
