HT1623 是1/4、1/8占空比的通用LCD驱动和掌握单芯片，具有8背极和35段极最多可显示280段的输出能力，适用于常用低占空比的字符/图形式液晶LCD段码屏幕显示。
内置显示用RAM，可减轻微掌握器负荷，还无需外置部件，实现了低功耗。内置有EVR功能，可进行LCD比拟度的调节。
HT1623 具有兼容多数微机系统的双向二线式串行总线通讯接口(I2C)。
（图片来自网络侵删）
范例电路

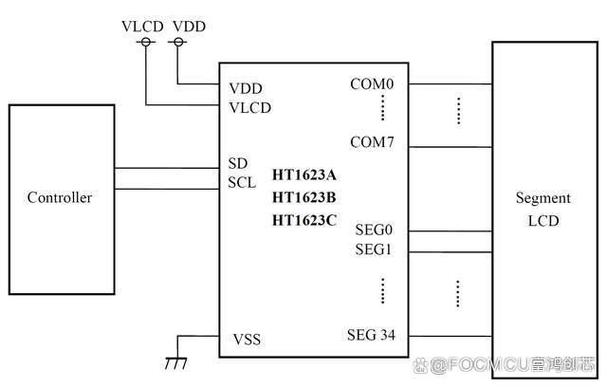

HT1623 范例运用电路
运用条记
1、上电时， VDD 和 VLCD 须要同时上电，或者 VDD 先上电， VLCD 后上电； VLCD
先于 VDD 上电是不许可的。上电时， VDD 的上升韶光必须大于 1mS 。
2、掉电时， VDD 和 VLCD 须要同时掉电，或者 VLCD 先掉电， VDD 后掉电； VDD 先
于 VLCD 掉电是不许可 的。
电气特性
● 液晶驱动输出： Common 输出 8 线， Segment 输出 35 线
● 内置显示寄存器 358=280bit
● 2 线串行接口（ SCL,SDA
● 内置震荡电路
● 内置液晶驱动电源电路：
→ 1/4 Bias 1/8 Duty
→ 内置 Buffe r AMP
● 不须要外部元件
● 低功耗设计
● 内置 EVR Electrical volume register 功能
● VDD 电压范围 2.5V~5.5V
● VLCD 电压范围 2.5V~5.5V
● 高抗 EMC 性能
● 封装：TSSOP-48L、LQFP-48L、LQFP-52L
引脚功能
引脚描述
极限参数
选型参考
