图1 typc-C PD供电运用示意图
针对这些运用，就须要电路具有降压和升压功能，同时采取USB-C充电，就哀求从根本上改变输电架构，也相应地对系统设计工程师提出了新的寻衅。（图2 为电池组及外部电源供电转换架构）
图2 电池组及外部电源供电转换架构
TMI5700 高效Buck-Boost升降压产品能知足不同输入电压，转换成所需电压运用；搭配PD协议芯片IM2406，可轻松获取所需PD电压。
图2采取TMI5700 Buck-Boost升降压运用框图
产品特性：------低待机功耗、>5A输出能力、支持I2C掌握
4开关架构
输入电压范围: 4.0V to 28V
内置6V/3A驱动能力
开关频率可调：100KHz~1MHz
外部可调软启动设置
可选FCCM 或DCM 事情办法
带有线损补偿功能
支持I2C编程掌握输出
小体积封装：QFN44 -28
图3 TMI5700 5-20V输出运用电路图
TMI5700采取同步4开关Buck-Boost架构；采取专利技能（图4 Buck-Boost Topology），实现Buck，Boost，Buck-Boost多模式事情电路。TMI5700升降压掌握器采取峰值电流掌握模式，在3.9V至34V输入范围具有更好的瞬态相应和更大略的环路补偿。集成了四个具有6V/3A峰值电流的N-MOSFET驱动器。有外部软启动引脚和模式选择引脚，模式选择引脚可选择轻载条件下是事情于电感电流断续模式(DCM)还是逼迫连续模式(FCCM)。TMI5700还具有UVLO、OCP、OVP、OLP、TSDN等保护功能。

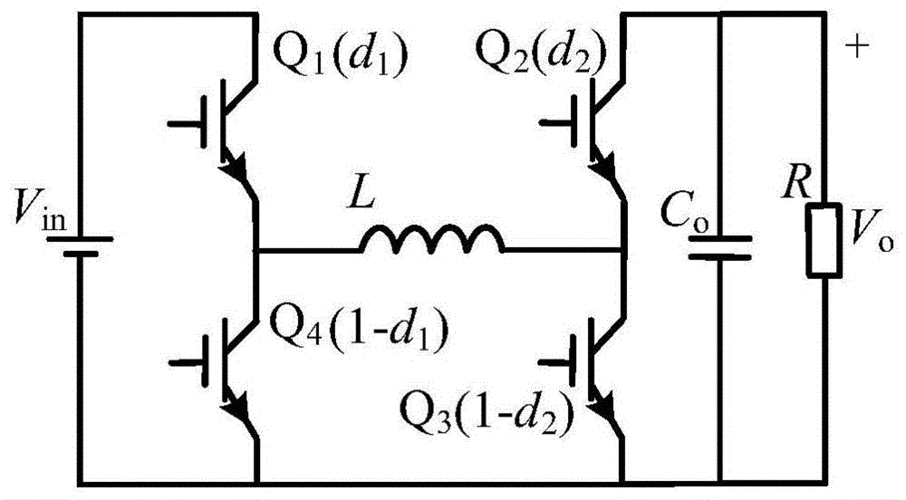

图4 Buck-Boost Topology
Buck Mode Operation (VIN >> VOUT)
Boost Mode Operation (VIN << VOUT)
TMI5700运用电路参数高效率
输入输出电流双检测
TMI5700+IM2406组成Type-c 65W/100WPD运用电路方案
运用电路方案
65W/100W 运用实物PCB板
拓尔微同时供应多款高效大功率Buck，Buck-Boost掌握器，可知足更多不同需求的运用充电方案；
