包装盒上印有爱玛品牌logo以及产品名称，这是一款锂电专用充电器，还专门设计了能干的黄色提示标识。
侧面印有输入电压、电池电压、充电电流、事情环境、插头类型等信息，制造商为重庆力华自动化技能有限任务公司。
包装内含充电器和利用解释书。
和此前拆解的其它电动车充电器比较，爱玛这款造型分歧凡响，顶面外壳突出设计。
突出区域设有爱玛品牌logo和四道竖直凹槽。
另一端设有充电指示灯，通电后亮绿光。
侧身贴有能干的黄色警示贴纸。
机身两端设有散热窗口，内置风扇进行主动散热。
此外输入输出线缆做了抗弯折保护设计。
底部贴有产品铭牌贴纸，印有干系参数和把稳事变。
充电器型号DZL482001，支持220V~50Hz 1.7A输入，以及54.6V4A输出，适用于48V20-24Ah锂电池。
电源线采取比较常见的双脚插头。
输出端线缆采取梯形头，内部充电触点采取防反接设计，此外设计有挂钩方便充满电后拔出。
顶面有100V10A规格信息。
测得输入线缆长度约为100.5cm。
充电器机身长度为174.65mm。
宽度为80.63mm。
厚度为54.91mm。
输出线缆长度约为99cm。
整体重量约为59g。
爱玛218W锂电专用充电器拆解看完了爱玛这款锂电充电器的外不雅观展示，下面就进行拆解，一起看看内部的用料和设计。
拧开后盖外侧四根固定螺丝，拆开充电器外壳。
外壳内部对应指示灯的位置固定导光柱，用于电池充电状态指示。
充电器内部PCBA模块一览，个中输入输出线均为直接焊接连接。PCBA模块采取部分灌封处理，防止潮气和异物进入，并且增加机器强度。在左侧为散热风扇，风扇导线套管绝缘。
连接风扇供电的连接器特写。
输出导线直接焊接，焊点被封胶覆盖。
散热风扇为零极品牌，型号DH5012，直径为5CM，规格为12V 0.08A。

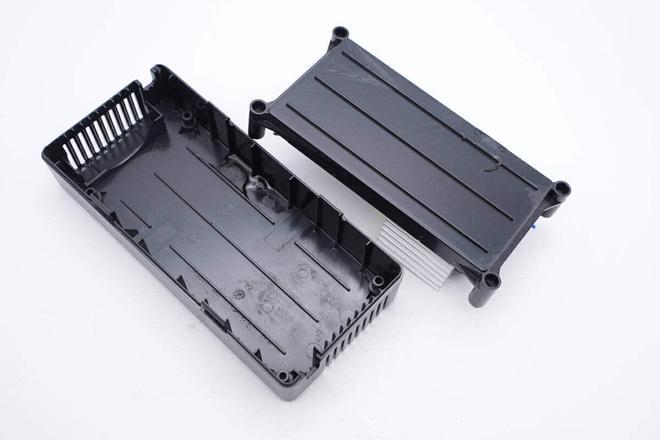

从外壳中取出PCBA模块，PCBA模块采取独立的塑料外壳固定。
PCBA模块与外壳之间通过灌胶密封。
取下低级开关管和输出整流管固定的散热片，连续进行拆解。
PCBA模块正面一览，个中左侧为互换输入端，焊接保险丝，压敏电阻，NTC热敏电阻，整流桥，低级开关管，变压器。右侧焊接整流二极管，防反接二极管，滤波电容等元件。
背面焊接低级掌握器，次级掌握器以及一些贴片元件。
充电器输入端一览，焊接保险丝，压敏电阻，NTC热敏电阻，整流桥和高压滤波电容。
输入端延时保险丝规格为5A 250V。
压敏电阻丝印14D511K，用于浪涌过电压保护。
NTC热敏电阻为MF72系列，型号5D11，用于抑制充电器插电的浪涌电流。
整流桥型号GBU610，规格为6A 1000V。
高压滤波电容规格为400V100μF，来自成都大森电子。
低级主控芯片丝印UTC81515A，采取SO8封装。
低级开关管来自江苏东海半导体，型号14N65。
50V22μF电解电容用于主控芯片供电滤波。
变压器胶带标注输出功率为48V4A。
蓝色Y电容特写。
817C光耦用于输出电压反馈。
输出整流管采取MUR1560，是一颗15A 600V的超快规复整流管。
输出端焊接电源指示灯和防反接二极管。
一颗无标的MCU用于充电掌握。
防反接二极管焊接在一块PCB上，型号MBR20100CT，规格为100V 20A。
连接散热风扇的插座特写。
全部拆解完毕，来张百口福。
充电头网拆解总结爱玛这款锂电专用充电器输出电压为54.6V，输出电流4A，适用于48V 20-24Ah锂电池。充电器自带1米长电源输入线和充电输出线，输出线采取防反接设计，确保极性精确。充电器内置散热风扇，加快空气流动，带走充电产生的热量。
充电头网通过拆解理解到，爱玛锂电专用充电器采取导热胶灌封工艺，低级开关管和次级整流管利用散热片合营风扇散热，散热风扇通过连接器连接。充电器内部为反激架构，充电由一颗无标的MCU进行掌握，通过光耦进行反馈，实现恒压恒流掌握。
