一、 功能解释
上电不事情，3个触摸按键掌握5路输出，可调色温、亮度、颜色，外加红外遥控功能
触摸按键K1：短按K1开/关灯，上电第一次开启LED，默认W（冷白）输出30%，C（暖白）输出70%，长按3秒以上灯闪烁提示复位成功，回到初始上电默认颜色、亮度设定状态
触摸按键K2：短按切换B白光颜色，共5种色温，循环，长按无极调光（10%-100%）
触摸按键K3：短按切换R,G，B混光颜色，共7种，循环
有不断电亮度、颜色影象功能。
Type-c充电指示及低电量提示功能，充电亮黄色，充满亮绿色，电量低于10%亮红灯；
Type-c充电时，C和W两路输出最高占空比100%，不充电时占空比限定为最高65%
遥控器码值及功能（用户码OOFF）
七彩遥控芯片方案
开关键：开/关功能，有亮度、模式影象功能，长按3S以上，灯复位到初始AUTO状态，灯闪烁一下提示复位成功
W键：无功能（产品无此键）
色温键：短按减或加调色温，长按无极调色温
亮度键：短按减或加调亮度，长按无极调亮度
FLSH键：七彩跳变
FADE键：七彩渐变
其它颜色键：单色切换（红、橙、黄、绿、青、蓝、紫）
二、 电气参数（VDD=5.0V，GND=0 ,TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.2
3.0
5.0
V
事情电流
IOP
2
mA
VDD=3.0，所有负载悬空
静态电流
ISTB
10
uA
VDD=3.0V
驱动电流低电平输出
IOL
14
mA
VDD=5.0V,VOL=0.7V
驱动电流高电平输出
IOH
6
mA
VDD=5.0V,VOH=VDD-0.7
过VDD极限电流
IVDDmax
50
mA
过GND极限电流
IGNDmax
50
mA
事情温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃
三、 封装脚位图（SOP16）
触控调光调色温芯片
四、 PIN引脚及功能描述
管脚号
符号
功能描述
1
VDD
IC正极
2
PA0
红外旗子暗记输入
3
PA1
5V检测
4
PA2
输出脚，低有效
5
PA3
冷白输出、高有效
6
PB0
暖白输出、高有效
7
PB1
按键1输入，低有效
8
PB2
按键2输入，低有效
9
PB3
按键3输入，低有效
10
PC0
充电指示灯（混色）、低有效
11
PC1
充满指示灯、低有效
12
PC2
充电(混色)+低电指示、低有效
13
PC3
蓝灯输出、高有效
14
PD0
绿灯输出，高有效
15
PD1
红灯输出、高有效
16
GND
IC负极

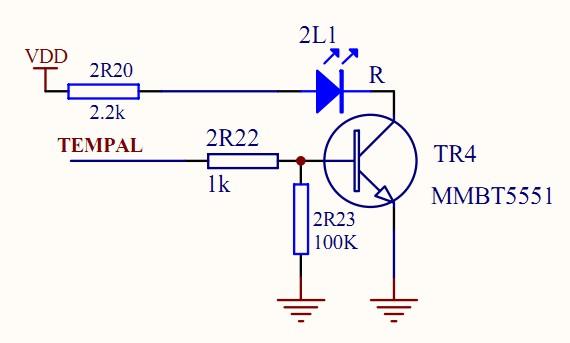

五、 参考电路图
触摸式壁灯芯片方案
六、 封装尺寸图（SOP-16）
三键触摸芯片方案
七、 版本解释
版本
日期
描述
ECJ22149-0BA57D
2023/03/07
V01版
ECJ22149-0BC5EE
2023/05/19
V02版
触摸壁灯芯片方案开拓
