U3842是高性能固定频率电流模式掌握器，专为AC--DC电源转换器运用而设计的，它供应了只须要最少的外部元器件就能得到最佳性价比的办理方案。具有可微调的振荡器、精确的占空比掌握，温度补偿和高增益偏差放大器。电流取样比价器和大电流“图腾柱”式输出，是驱动功率MOSFET的空想器件。此外，保护功能还包括输入欠压锁定，逐周期电流限定、可编程输出静区韶光和单个脉冲丈量锁存等功能。
芯片还具有16V导通和10V断开的低压锁定门限，便是当芯片7脚VCC电压低于10V以下时，芯片的8脚电压变为0，则集成电路芯片锁定停滞事情；当7脚电压逐步上升，达到16V以上时，8脚电压变为5V，芯片解锁，规复事情。
U3842有DIP8和SOP14两种封装形式，内部功能如下：

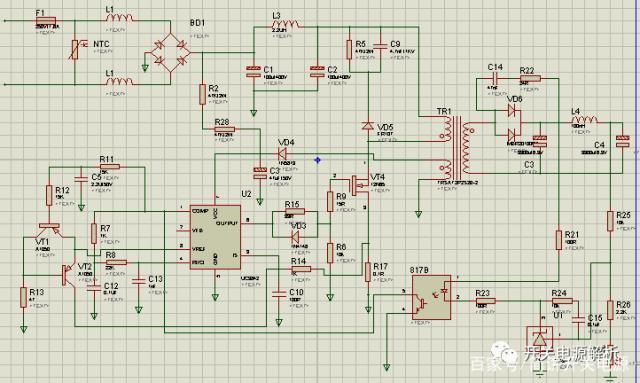

（图片来自网络侵删）
DIP8封装芯片：
1脚：COMP补偿：作为偏差放大器的输入端，外接阻容元器件，用于改进偏差放大器的增益和频率特性，该脚电压越低，输出PWM占空比越小。
2脚：VFB电压反馈：反馈电压输入端，产生的电压与基准电压进行比较，产生偏差电压，从而掌握脉冲宽度。
3脚：Is电流取样：脉宽调制器可通过3脚来中止开关管的导通。
4脚：Rt/Ct：可通过振荡参数调度输出的占空比和频率。
5脚：GND地：将掌握电路芯片和电源的公共地连接。
6脚：OUT输出：输出一个脉冲方波，驱动功率管栅极。
7脚：VCC供电：芯片内部掌握电源，具有欠压过压锁定功能。
8脚：Vref基准：通过VCC和参考稳压器得到一个5V电压输出。
