一元包邮的家用LED日光灯泡究竟是用什么电路做到的？_电压_芯片

在某电商平台看到在卖的LED灯泡，价格令人震荡，1元包邮！

这邮费都不足吧！

好奇做到这价格，究竟是什么用料，什么做工。

于是花巨款1元买回来，就为了看看里面的电路。

几天后到货了，包装比较简陋，快递单直接贴在灯泡小纸盒上。
不过我挺喜好这种环保的办法：

拆开包装，拿在手上的灯泡轻飘飘的，外表面看起来有点廉价：

另一个角度的摆拍：

拆开灯罩，电路板露出来了：

把电路板抠出来，可以看到市电220V通过两根白线直接连接到电路板上。
线没有区分颜色，由于对电路板来说，火线零线可以互换，缘故原由后面会说到。

一开始我以为这么便宜的LED灯，该当用的是阻容降压的电源驱动方案，那么电路板的背面会藏着一个大大的CBB电容。

下图便是某一款利用阻容降压电源驱动方案的LED灯，棕赤色的是CBB电容，确实是大大的。

然而这款一元包邮的灯，电路板背面空空荡荡的，啥也没有：

全体驱动电路便是这么简洁！

究竟是用什么方案做的呢，下面对这款LED灯的驱动电路进行剖析。

一、电路解释

先放上电路板高清大图，PCB走线都清晰可见：（单独打开照片可放大看细节）

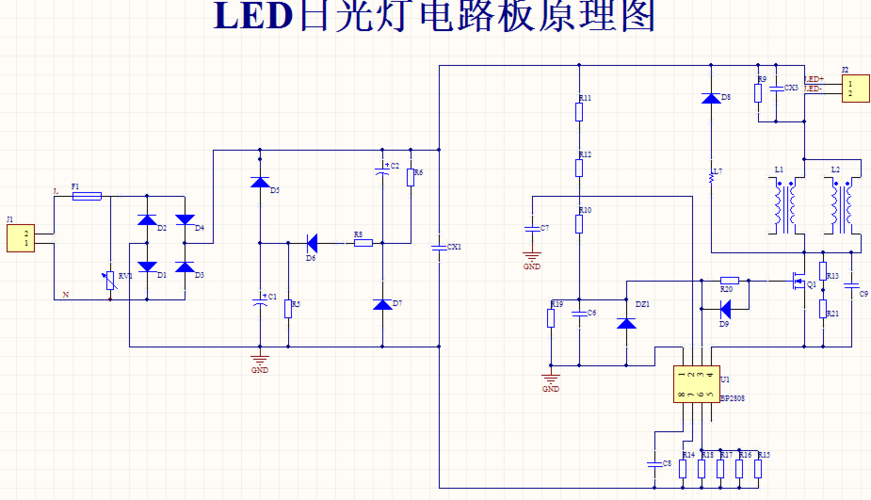

对应的电路图：

实物与电路的对应关系：

二、事理剖析

1、火线零线。

这个LED日光灯泡接入家里的市电利用。
市电通过两根线来传输，一根火线，一根零线。

市电即常称的220V电，波形公式为：u=311sin(wt)，波形长这样：

可以看出，日常中常说的220V，实在是有效值。

峰值要高得多，达到了220 x √2 = 311V。
（峰值=有效值的√2倍）

峰峰值要再翻倍，达到311 x 2 = 622V！
（峰峰值=峰值x2）

这么一说是不是觉得很吓人，要知道人体安全电压是不超过36V。

2、整流桥。

DB1的型号是MB10F，是常用的整流桥堆，它由4个二极管组成。
利用二极管的单引导电性，它可以奥妙地把互换电变为直流电。

在互换电的正半周时，电流方向：

在互换电的负半周时，电流方向：

经由整流桥这么一整，LED1阳极的波形变为单向的直流电，原来的负半全面体变成了正的：

把火线和零线接到整流桥的位置互换一下位置，可以创造输出的波形还是一样，这便是火线和零线可以互换的缘故原由。

3、LED灯。

整流桥出来是LED灯串，由9个LED灯串接而成。

LED灯的型号大致为“2835”，即尺寸为2.8mm3.5mm，详细型号不详。

按照一个LED灯正引导通压降为18V来打算，9个LED灯总的压降为：

18 x 9 = 162V

以是整流桥出来后的电压最高值311V，经由LED灯串后，到达限流芯片U1的电压为：

311 - 162 = 149V

把稳这里的电压最高值311V没有考虑许可的电网电压颠簸，也考虑上的话，最高电压要再上浮10%。

4、限流芯片。

限流芯片U1，即单通道恒流LED掌握芯片，型号是RM9003B。

这个芯片内置600V高压MOS，功能框图如下：

芯片U1的事情事理是：在输入电压变革（除LED灯串之外的剩余电压）引起芯片两端所承载的电压颠簸时，坚持恒定的电流，承担电路中的剩余功率。
并且当温度过高时自动降落输出电流，以降落承载的功率。

恒流值通过电阻RS1设定，打算公式为：

恒流值If = 0.6 / RS1

以是恒流值If = 0.6 / 18 = 0.033A，即33mA

取三个点剖析一下芯片U1承载的功率：

芯片U1的数据手册里写道：“建议芯片功耗小于1.5W”，那我们来算一下它的均匀功耗，看看是否在建议值以内。

经由整流桥DB1整流，LED1阳极的电压波形如下：

电压在162V以上时，LED灯串导通并点亮发光，对一个波峰来说，此时弧度在0.548到2.594之间。

经由整流桥整流，再经由LED灯串后，到达芯片U1的电压被削去了162V，此时波形如下：

根据波形图，列出其电压均匀值打算式为：

末了算得电压均匀值Uav = 63.55V。

故芯片U1的均匀功耗为63.55 x 0.033 = 2.1瓦，超出了数据手册建议的1.5W。

其余电容C1的容值不详，预测是用来接管灯泡上电瞬间的冲击，令U1开关更平缓。

行文至此，电路剖析完毕！

三、总结

文章通过拆解一元包邮的LED灯泡，详细剖析了采取单通道恒流驱动芯片RM9003B的LED电源驱动方案。

以上为纯理论剖析，没有经由实际丈量，欢迎大家批评示正。

关于本钱，从一些渠道理解到做出该方案的LED灯泡成品，加上包装盒，总本钱确实在1元以下，amazing！

那么问题来了，这么便宜，会有什么问题吗？

首先是摧残浪费蹂躏电，大量的能量摧残浪费蹂躏在限流芯片U1上用来发热，而不是发光。

其他问题，欢迎大家留言谈论！

来源：电路啊

作者：LR梁锐
