众所周知，苹果近两年为了追求轻薄而对Macbook Pro机身背部的硬件进行了大规模的集成化设计，CPU、GPU、内存统统被焊在了主板上，为拆机维修带来了很大麻烦。
那么，类似的情形不会不在Touch Bar版的Macbook Pro身上变本加厉呢？iFixit小组的拆解为我们给出了答案。
首先来明确一下Touch Bar版本13英寸Macbook Pro的基本硬件配置：
- 13.3英寸IPS视网膜显示屏，分别率25601600，像素密度227dpi，支持P3色域；
- Intel Core i5（Skylake）双核处理器，默频2.9Ghz、睿频3.3GHz，集成Intel Iris 550图形核心；
- 8GB LPDDR3-2133板载内存；
- 256GB、512GB或1TB主板集成PCIe SSD固态硬盘；
- 四个USB-C接口，支持Thunderblot 3、DisplayPort、USB 3.1；
- 集成Touch ID模块和Touch Bar触摸屏；
- Force Touch触摸板。
这次拆解的机型在美国FCC认证登记的型号为A1706。
位于键盘上部的一窄条Touch Bar触摸显示屏能够显示各种有趣的图形。
拆机的第一步便是用螺丝刀送掉底壳的螺丝，然后拿下机壳。
上面两幅照片中，位于上部的是TouchBar版Macbook Pro的内部布局，比较下部图片中的普通版MacBook Pro，风扇的数量增加到了两个，但每个风扇更小，同时电池总体积有明显的缩小。这意味着续航的缩短。
Macbook Pro的电池两极采取这种压片固定，非常的牢固。
这可能是一个检测接口，用于测试电路和固件问题。
模块化的耳机插孔，没有供应麦克风功能支持。
想要拆掉触摸板你须要拧掉统共10颗螺丝，而且还要当心别碰坏了背面的排线。
触摸板背后的主控芯片、电源芯片和压感芯片。
在松掉几个排线之后我们终于可以拿下Macbook Pro的主板了，上面布满了各种芯片。
取下连接散热系统的热管。

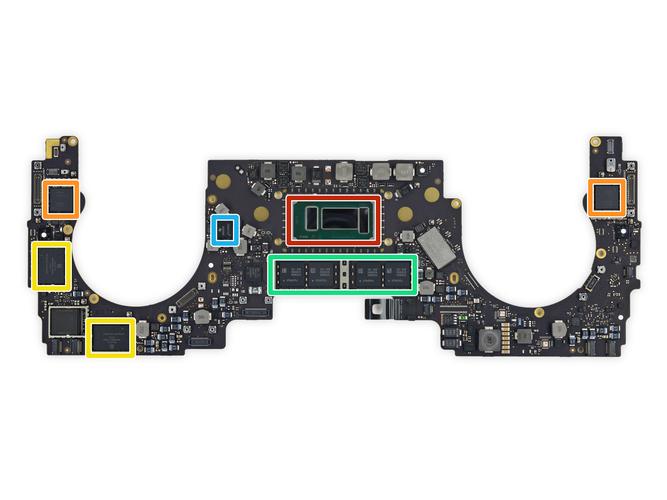

重点来了，赤色方框中的是Intel Core i5-6267U双核处理器；主板两边的土黄色方框中是Intel JHL6540 Thunderbolt 3掌握器；正黄色方框中的是两颗SanDisk 64GB NAND闪存（主板背后还有两颗，组成容量256GB的板载SSD）；绿色方框中为四颗三星DDR3 DRAM芯片，构成8GB内存。
图中蓝色方框内的是Murata/Apple 339S00056 Wi-Fi模块芯片。
红框内是两颗SanDisk 64GB NAND闪存（与主板正面的两颗组成容量256GB的板载SSD）；土黄色方框内的芯片型号为APL1023 343S00137，推测是苹果定制的TouchBar掌握芯片；玫赤色方框内是恩智浦66V10 NFC掌握器，包含Secure Element 008和恩智浦PN549。
APL1023 343S00137芯片特写，推测是苹果定制的TouchBar掌握芯片。
红框内是HDMI和DisplayPort接口总控；土黄色框中是Cirrus Logic CS42L83A音频编解码器芯片。
2016款MacBook Pro首次加入了Touch ID指纹识别功能，想要拆下该模块就须要松下排线，然后再拧掉四颗螺丝。
用镊子小心翼翼的将Touch ID模块从机身内取出。Touch ID模块正面带有一层蓝宝石玻璃，防止利用中磨花。
Touch ID模块特写。
单独的模块化USB-C接口，两个一体。苹果这次取消了Magsafe电源接口，因此USB-C接口也肩负了充电功能，因此独立模块化的设计方便在发生接口意外破坏时的维改动换。值得一提的是，只有机身左边的两个USB-C接口支持全速Thunderbolt 3。
TouchBar版的MacBook Pro风扇大小为43mm，比普通版机型的45mm略小，但值得光彩的是，TouchBar版中有两个这样的风扇，散热效率更高。
左边的TouchBar版机型散热风扇做工看起来要比右边的普通版更加精细。
从上面的图片中可以理解到，C面所看到的两列圆孔隔栅实在只是装饰，真正的扬声器位于掌托部位。
扬声器单元被用胶带去世去世的固定在机壳上，个中较小的部分推测为高音单元。
这是TouchBar的掌握模块
一条长长的玄色排线连接TouchBar和主板。
TouchBar的背部电路板上有一颗意法半导体32A 8628型号芯片。
TouchBar的显示屏是通过粘胶固定在机身C面的，以是我们须要用热敷带来让它更随意马虎被取下。
热敷之后，利用撬片轻轻抬起TouchBar显示屏。
TouchBar屏幕被整条拿下来了。
赤色方框中是TouchBar的Broadcom BCM5976TC1KUB60G触摸掌握器。
这个玄色的未有名芯片推测该当是TouchBar的显示驱动芯片，而全体TouchBar屏幕也非常薄弱，拆卸时须要格外的把稳保护。
TouchBar版13寸MacBook Pro搭载了49.2Wh的电池（普通版为54.5Wh），全部五块电池都被用胶带固定，图中赤色方框中是TI BQ20Z451电池电路总控芯片。
折腾了半天，终于将2016款13寸TouchBar版MacBook Pro拆解完了，之以是没有拆屏幕，是由于实在不想再费力了（实际上是屏幕部分的设计变革并不大，里面包括天线、铰链等等，都是常见的东西）。
就到这里吧。下面是时候按照老例给出评价了。
我们给2016款TouchBar版MacBook Pro的可维修性评分为1，毫无维修代价。内部的高集成化注定新Macbook Pro是一台不许可涌现故障的电脑，如果内存、处理器、SSD个中的某一样抽风坏掉了……对不起，请直接换主板！
或者换机！
末了再次强调，TouchBar虽炫但非常薄弱，而且很难改换。以是一定要小心呵护。
