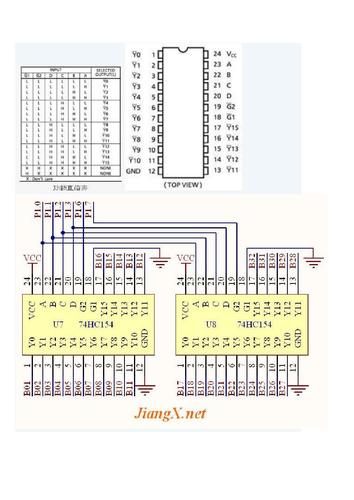

管脚定义

真值表

电器连接

第20-23脚A、B、C、D地址输入端连接单片机的P20、P21、P22、P22。
第18-19脚G1、G2使能输入端需接地，地电平有效，若有不接地，输出则都为高。
第1-11脚与第13-17脚Y0-Y15接外部设备驱动，当G1.G2接地时，输出端有且只有一个输出为低电平，其他的为高电平。
一个74HC154可充当一个1-16的多路分配器，广泛运用驱动LED数码管共阴极，LED矩阵显示屏公共端等等。

程序展示

如上图所示，初始化状态A、B、C、D地址管脚输出都为0，此时Y0输出为0；在正常事情状态下，改变地址数据从0到15，对应输出为Y0到Y15，低电平有效。
所有它的程序掌握相对大略，掌握地址去选择输出对应的管脚，若要选择Y8输出低电平，那么A、B、C、D则为0、0、0、1,可以写成P2 = 0x08或者P2 = （P2&0xF0）|0x08。
接下去做一个实验，编程代码让地址数据从0到15，对应Y0到Y15输出LED灯光依次点亮。

实验展示

以上程序编译成功后，在Proteus上仿真输出结果，两排LED发光二极管依次被点亮，74HC154正常事情，本次实验到此完成，希望能帮助到大家理解芯片运用，多关注、多来这里多看看。

实验输出
