如何设计锂电池的充电管理电路？

在不同的电路功能项目中，对锂电池的供电哀求也是参差不齐；比如

单节锂电池的充电管理电路，工程师大概设计相应的电路比较多；对付双节锂电池的充电管理电路，工程师怎么去设计开拓呢？

众所周知，工程师在开拓设计某一功能的电路，基本是两种路子

1）路子一：采取分立电子元器件搭建

工程师通过电路设计履历，根据不同参数类型的电阻电容、二三极管、MOS管、继电器、LED灯、晶闸管/可控硅等平分立电子元器件设计电路，使其通过不同的形式组合构建所须要的功能；

电路设计

2）路子二：采取集成式芯片方案

比较较利用分立电子元器件，工程师可能更乐意利用集成式的芯片，紧张的缘故原由是电路设计大略，根据芯片规格书推举利用的范例运用电路，按照实际的项目需求调度参数，即可实现相应的电路功能设计；

这两种路子，没有谁优谁劣之分，工程师在研发项目，每每都是同时结合这两种设计技巧，由于没有一种电路设计办法能办理所有的电路问题；

针对双节锂电池充电管理电路，芯片哥推举利用采取集成式芯片方案，例如TP5100 QFN16；那么TP5100芯片详细是怎么实现双节锂电池充电管理功能的呢？

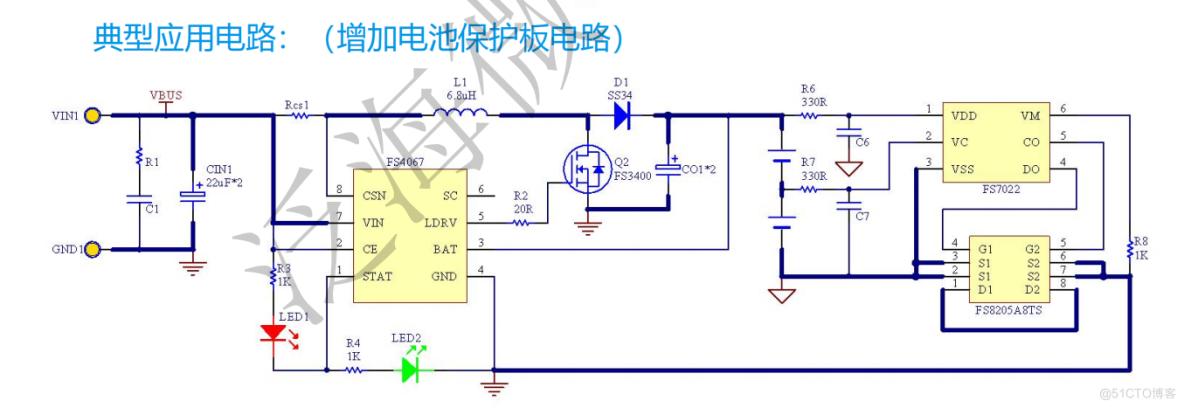

TP5100运用电路图

在TP5100运用电路图中，工程师较为清楚地理解其设计方案；全体运用电路系统的外围只需大略的电阻、电容、电感以及LED，就可以轻松实现双节锂电池充电管理方案的设计，其电路详细设计过程

TP5100芯片

如何设置充电电流

工程师在开拓设计锂电池的充电电路，两个核心问题比较关注；

问题一：充电电流如何设置

在TP5100运用电路中，充电电流的大小，工程师可以通过调节修正R2电阻的阻值来实现；详细的量化打算公式为 I = 0.1/R2；例如

R2电阻阻值为0.1Ω时，锂电池的充电电流为1A；

R2电阻阻值为0.067Ω时，锂电池的充电电流为1.5A；

当然TP5100芯片最大只能支持充电电流为2A，工程师在详细项目电路设计须要把稳；

问题二：充电电压何时启动与关闭

双节锂电池充电，它有一个充电周期过程，分为三个不同事情阶段

阶段一：预充涓流状态

在锂电池电压小于5.8V时，TP5100充电管理芯片启动预充涓流状态，对双节锂电池进行涓流充电；预充的涓流电流大小，工程师可以通过调节芯片的Pin12引脚RTRICK的下拉电阻阻值确定；

详细的量化打算方法举例解释

如若RTRICK下拉电阻阻值为0Ω，也便是直接接地GND，则预充的电流为0.1I；

如若RTRICK下拉电阻阻值为50KΩ，则预充的电流为0.2I；

如若RTRICK下拉电阻阻值为114KΩ，则预充的电流为0.3I；

如若RTRICK下拉电阻阻值为320KΩ，则预充的电流为0.5I；

如若RTRICK下拉直接悬空，则预充的电流为I；

I为恒流的充电电流，也即为0.1/R2；显然在TP5100运用电路图中，选择的是常见预充电流0.1I；

阶段二：恒流状态

在进行完锂电池的预充状态后，TP5100芯片就会启动恒流充电阶段，此时的充电电流为I=0.1/R2；直至双节锂电池的电压靠近8.4V，例如间隔8.4V相差50mV，则关闭恒流充电状态；

至于涓流充电状态，何时结束，也是一个待解的疑问；须要与芯片设计公司的工程师做个技能详细沟通

阶段三：恒压状态

在双节锂电池的电压间隔8.4V还相差50mV，也便是8.35V时，TP5100芯片则启动恒压充电阶段，直至双节锂电池电压达到8.4V；

经历完预充涓流、恒流以及恒压三个充电阶段，双节锂电池则完成了一个完全的充电周期；

锂电池在给其他电路系统供电后，其电压会逐渐降落；如果双节锂电池电压低落到8.1V时，TP5100则会重新启动新的充电周期；

工程师理解完锂电池的三个充电阶段，就能较好地回答问题二；

充电何时启动？

在双节锂电池电压小于5.8V时或者电压在由8.4V低落到8.35时，TP5100开始启动充电功能；

充电何时关闭？

在双节锂电池电压达到8.4V时，TP5100关闭充电功能；

电路设计把稳事变

虽然TP5100芯片运用电路方案，可以办理工程师的双节锂电池充电管理电路设计问题；但在设计项目开拓电路中，芯片哥还是建议依据详细的电路功能需求而选择设计；

在采取此方案过程中，须要引起工程师把稳的内容
