三端稳压器的封装有金属封装和塑料封装两种，形状如同一只大功率晶体管，引脚的排列如图9-30所示。不同系列的稳压器，其各脚的浸染不同。个中最常用的W78××系列稳压器，①为输入端(I)，②为输出端(O)，③为公共端(COM);W79××系列则是①为公共端，②为输出端，③为输入端;常用的可调三端稳压器LM317T，形状如W78××，其①为可调端，②为输入端，③为输出端。③端输出电压值由①端电压变革调节。

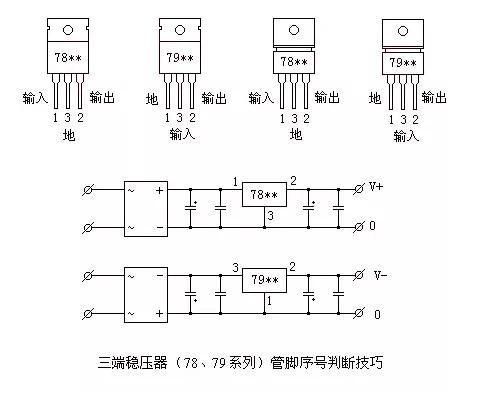

图9-30 三端稳压器引脚排列
(2)性能鉴别
对78××和79××系列三端稳压器，鉴别其好坏可利用万用表 R × 100挡，分别检测其输入端与输出真个正、反向电阻值。正常时，阻值相差在数千欧以上;若阻值相差很小或近似为零，解释其已破坏。表9-14、表9-15为最常用的78××和79××21种三端稳压器的实测各引脚非在路电阻值，供检测时参考。
表9-14 78××三端稳压器各引脚非在路电阻值(kΩ )
表9-15 79××三端稳压器各引脚非在路电阻值(kΩ )
利用把稳事变
(1)分清3个引出脚
三端集成稳压器的输入、输出和接地端装错时很随意马虎破坏，需特殊把稳。在安装时一定要焊接良好，否则会导致输出电压的颠簸，易破坏输出端上的其他电路，也可能破坏集成稳压器本身。在拆装集成稳压器时要先断开电源。输出电压大于6V的三端集成稳压器的输入、输出端最好接一保护二极管，可防止输入电压溘然降落时，输出电容对输出端放电引起三端集成稳压器的破坏。
(2)精确选择输入电压范围
三端集成稳压器内部的二极管、三极管均有一定的耐压值，因此整流器输出电压的最大值不能大于集成稳压器的最大许可输入电压值。7805(7905)～7818(7918)的最大输入电压为35V，7824(7924)的最大输入电压为 40V。由于三端集成稳压器有一个利用最小压差(约为2V)的限定，一样平常应使其保持在6V旁边。
(3)担保散热良好
对付用三端集成稳压器组成的大功率稳压电源，应在三端集成稳压器上安装足够大的散热器。当散热器的面积不足大，而内部调度管的结温达到保护动作点附近时，集成稳压器的稳压性能将变差。
(4)并联利用
如果须要较大的稳压电流输出，而单只集成稳压器的输出电流又不足时，可采取同型号稳压器并联输出的方法。这时的最大输出电流为nIomax。式中n 为并联稳压器的个数，Iomax为单个稳压器的最大输出电流。稳压器并联运行时需把稳两点：一是并联利用的集成稳压电路应采取同一厂家、同一型号(包括后缀)的产品，以担保集成稳压器参数的同等性;二是最好在输出总电流上留有20%的余量，这样可以避免因个别集成稳压器失落效而造成其他集成稳压器的连锁烧毁。
