小时候（基本是在初中时期，90年代末）拆解最多的便是收音机了，一样平常都是帮邻里乡亲修理修理家用电器，我哪会修理，也便是看哪里线断了接一接，修不上的一样平常就在我手里拆报废了，拆解会带来极大的乐趣，见识到不同的电路、不同的元器件，都是十分愉快的。
不过直到现在，我对电子知识也是一知半解，毕竟我是学打算机的，没系统的学过电路干系的课程，只懂得一些非常根本的知识，因此，如果本文涌现了什么缺点希望大家可以包涵，并给予示正，在此表示感谢。
拆机1：Philips D8269立体声收录机
详细型号还是万能的大表哥帮我查到的，大概是八十年代的产品，到我手中已是严重残缺不全了，配套的两个扬声器没了，主机里面更惨，变压器被拆走，主板也是被暴力破坏，并且有维修的痕迹。毕竟花30多块钱买的，我也没希望它能给我带来多大惊喜。在此也提醒大家，在闲鱼买类似二手物品时，要么卖家给出完全的内部构造图，要么担保正常利用，否则的话，便是看运气了。
形状大概是这样的：
里面：
不过我的运气还不算是极差，里面的收音机板竟然无缺无损：
不过这电路板吃太多灰了，碰一下就沾一手灰，因此我决定给他们洗个澡，用自来水冲洗了一遍。冲洗完之后就像出水芙蓉一样，更加晶莹剔透了，横平竖直切实其实便是一件艺术品：
先来看看主板的紧张功能：磁头旗子暗记放大电路，mic放大电路，音频均衡器，音频功率放大器，电机掌握等。除了音频功率放大外，别的电路为清一色的三极管电路。
功放芯片是AN7168（datasheet）, 12V/5.8Wx2，本来想利用下这个功放，不过很遗憾，经由测试功放部分电路功能坏了：
有四根线的直流电机（经大表哥指示这是复旦牌的），分别标有+、-、A、B。+，-接12VDC可以转，其余两根线不知道怎么用：
主板破坏太严重了，只能是拆件玩儿了。不过板子上有一些我第一次见的元件——色环电容，外表上与电感和电阻真是像极了，色环电容的颜色是浅绿色和淡粉色的，由于颜色与电阻有异，我第一贯觉把淡绿色的推断为电感，不过当我看到整流电路的时候，与二极管并联在一起的用法使我否定了电感的推论，由于与二极管并联的该当是电容，利用万用表丈量确实是电容，经查这种电容属于MLCC电容，也便是独石电容，常见的普通瓷介贴片电容都是属于这种类型。不过详细厂家和型号无从查证，无法推断出更详细的分类了（NP0，Y5V，X7R等），陶瓷电容的详细解释。
不过我上面标“未知”的那个元件我现在还不知道是什么，用万用表20M电阻档测不出电阻值，解释不是电感或者电阻，不过测电容也才大概2pf，难道是电容？这么小的值也不知道有啥用。
出于好奇，我把两种颜色的色环电容解剖了，用小砂轮磨的，同时磨的还有电阻，不过电阻超级硬，没磨动：
令人惊异的是，色环电容居然是空心的，更详细的构造用肉眼就看不出来了。

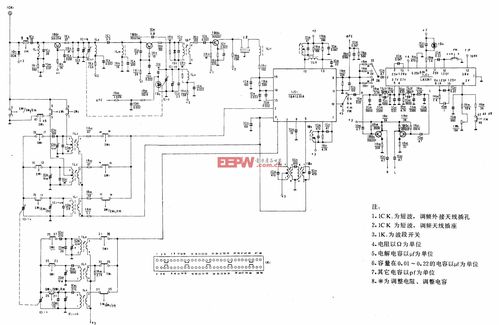

这次拆机最大的收货便是收音机部分的电路板了，无缺无损且颜值很高，利用了两片集成电路，一片是TEA5570，AM/FM芯片，一片是AN7411，FM立体声解调芯片。其对外连接有三处，一处是收音机天线，一处仅是两条线掌握一个LED，用来指示有无电台旗子暗记，这两部分线路显而易见。第三处是重点，一个有5条连接线的插头。可以想象，电源和地用了两条，旁边声道音频输出用了两条，还剩一条便是AM/FM选择掌握旗子暗记了。地比较好找，走线面积比较大的便是地，顺着AN7411芯片的输出引脚，旁边声道输出也很快找出来，根据走线剖析出VCC，剩下末了一根便是掌握线。接上电源和音箱一试，掌握线接VCC是FM，悬空是AM。收音机音质很好，灵敏度也不错，FM能收到20多个台。
以上图文内容均是EEWORLD论坛网友lcofjp 原创，在此感谢。
