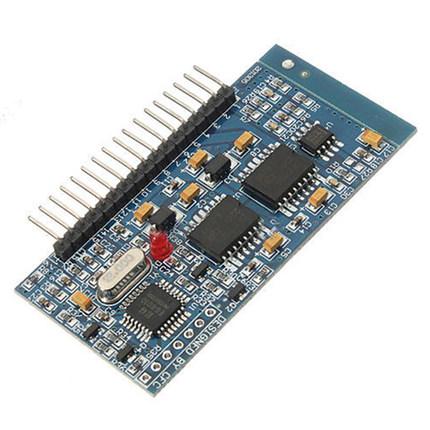

正面照：
特点1：芯片非51内核，强大的抗滋扰能力和经典的PIC16F716相称！
！
！
不会无缘无端去世机，不会无缘无端咋管！
特点2：软硬件双重保护；抗冲击更强大！
保护更迅速快捷；短路保护实现超强灵巧的输出逐波限流掌握！
特点3：无需外部晶振实现高精度50Hz/60Hz（不须要跳线可定制60Hz）集成15V转5V电路主板上无需再设计5V供电（默认没有安装）整体方案本钱更低；（深度互助提高超级VIP修正做事，批量生产采购芯片价格低，批量可直接发PCB文件或分外定制服务）
特点4：基波型和交替型可选（发货包装前可定）
考虑到本钱问题 默认C15和U5是没有贴的； 如果主板上没有5V供电此处U5装ASM1117-5.0，C15可用10uF/1206封装电容即可。
默认LED接口：
0：GND；
1：备用接口；
2：+5V也是LED+ ；
3：LED-；
4：外部电流旗子暗记输入； 0.65V过流保护。
LED指示解释状态 ：
短路： 故障指示LED快闪3下 灭1秒
过流： 故障指示LED慢闪3下 灭1秒
过温 ： 故障指示LED慢闪4下 灭1秒
欠压： 故障指示LED慢闪2下 灭1秒
过压： 故障指示LED慢闪1下 灭1秒
无端障 故障指常亮
背面照：
一些朋友常常纠结于用什么驱动办法；因此本方案采取两种驱动模式并列举部分优缺陷欢迎纠正：
方案1:
4路SPWM都是驱动旗子暗记；
优点：①4 个开关管发热量相称；
②理论上感性负载稍有上风。
缺陷：①由于都是高频旗子暗记，以是输出两边都须要加电感；
②一些哀求不高的运用也可以加一个电感，但是其余半波时波形轻微有滋扰；
③对一些电器随意马虎造成滋扰，比如用华为手机充电时会触摸屏失落灵等。。。。。。。。。。。。
方案2：
两路SPWM驱动旗子暗记；两路50HZ切换旗子暗记：
优点：
①输出电感只须要一个制造本钱更低；谐波更小，电器会滋扰可以用此方案办理；这便是PIC16F716久经不衰，换成某XX芯片后又回到716时期；现在依然还有很多厂家在用；现在正式宣告716时期结束！
！
！
！
！
缺陷：
①由于4个旗子暗记频率不一样，自然开关损耗也不一样，以是发热就会有差异；50Hz的这个桥臂温度就相对较低；
②由于低频桥臂打开韶光较长传统51芯片可能造成低频桥臂随意马虎烧管，这便是一些厂家批量生产时莫名其妙炸管，去世机等征象；于是此方案经 过优化完美办理这一问题；
一些朋友爱利用一颗NE555定时器做短路延时保护；个人觉得那样太麻烦了，本方案采取软件保护和硬件保护的双重保护；传统的保护办法是利用驱动芯片DS端子，用LM393做比较器快速关断输出旗子暗记，由于还有一个比较器没有利用个人觉得太摧残浪费蹂躏了，于是用剩下的比较器做一个快速软件中断相应，实现逐波限流，经由永劫光测试；双重保护后效果令人出奇满意！
！
！
！
！
！
！
！
！
！
！
！
细心的朋友看你看到1脚前面多了一个I_Set引脚，这是一个可以通过外部掌握峰值短路的引脚，这里可调节比较器的基准电压！
方便一些用户利用。
输出波形如下
再来一个波形
