一．功能解释
开关掌握芯片，事情电压范围：DC 2.2-5.0V，按键轻触开关KEY，掌握2路OUTH-OUTL输出，上电OUTH为低电平，OUTL为高电平，长按按键 10 秒后OUTH输出高电平，OUTL输出低电平，再次长按10秒后输出电平翻转（OUTH输出低电平，OUTH输出高电平）。
二．电气参数 （VDD=5.0V TA=25℃）
（图片来自网络侵删）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.2
3.0
5.0
V
事情电流
IOP
5
uA
VDD=3.0V，输出悬空
静态电流
ISTB
5
uA
VDD=3.0V，输出关闭
驱动电流低电平输出
IOL
14
mA
VDD=3.0V,VOL=0.7V
驱动电流高电平输出
IOH
6
mA
VDD=3.0V,VOH=0.7V
过VDD极限电流
IVDDmax
50
mA
过GND极限电流
IGNDmax
50
mA
事情温度
TA
-10
25
65
℃
储存温度
Tstg
-20
25
125
℃
三．封装脚位图（SOT23-6）
长按10秒开关机芯片
管脚号
符号
功能描述
1
OUTH
旗子暗记输出，高电平有效
2
GND
IC负极
3
KEY
触发开关
4
OUTL
旗子暗记输出，低电平有效
5
VDD
IC正极
6
NC
悬空

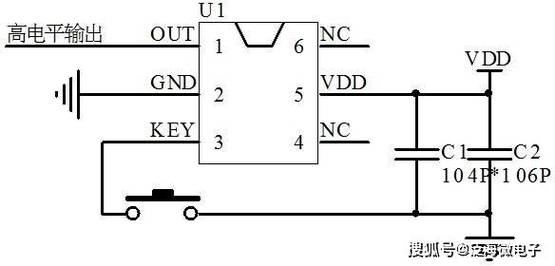

四. 参考电路图
一键开关机IC
C2电容可根据电源实际须要调度或省略
五．封装尺寸（SOT23-6）
SOT23-6电源开关芯片
六.版本解释
版本
日期
描述
EY321-EAE12F
2023/10/20
V01F版本
10秒延时开关IC
