可考虑以HCF40110、HCC40110和我们国产的CC40110替代CD40110，功能相同，脚位也相同。

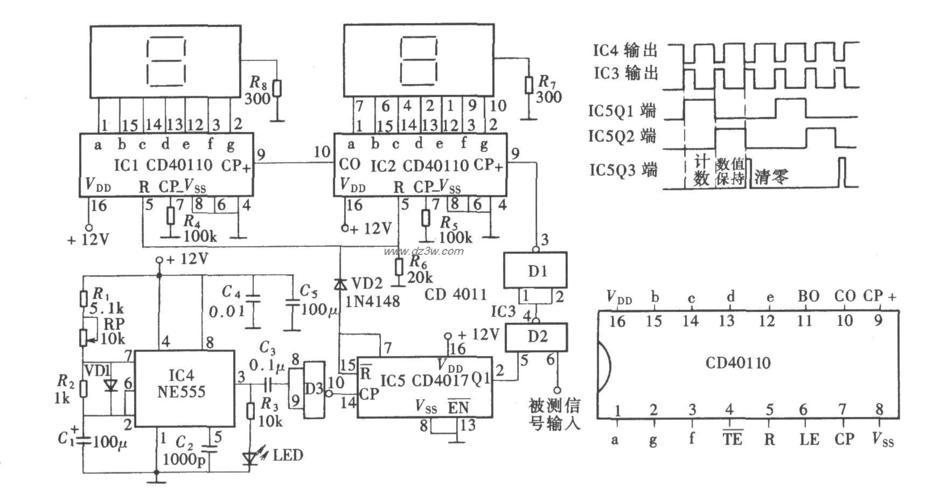

以下是引脚图
图1-引脚图
引脚中文名称如下：
图2-引脚名称
锁存七段译码输出（1~3、12~15）：
输出可直接点亮七段共阴数码管
计数使能端（4）：
此脚高电平时停滞计数，低电平时许可计数
复位端（5）：
也可叫清零脚，高电平时计数清零，数码管显示“0”。
锁存掌握端（6）：
低电平时输出虽计数改变。变为高电平时输出锁存在当前的数据，但内部计数仍在连续，大略来说便是数码管显示的数字不变，但芯片仍在计数之中。
减时钟脚（7）：
此脚在上升沿状态时计数减一。
加时钟脚（9）：
此脚在上升沿状态时计数加一
『加时钟和减时钟同时处在上升沿状态时计数不变。加时钟或减时钟脚不用时可以悬空，不影响另一时钟脚进行加或减计数』
地（8）：
接地或电源负极
进位输出端（10）：
在计数到九（数码管显示“9”），加时钟脚再得到上升沿时（也便是计数满十），此脚就输出一个进位脉冲，便可使高位的计数器加一。
错位输出端（11）：
和进位类似，计数到零时减时钟得到上升沿，此脚就输出一个错位脉冲，可使高位的计数器减一
电源（16）：
接电源正，极限值20V。
末了便是真值表
图3-HCF40110
图4-CD40110
图3是HCF40110的真值表（HCC40110等真值表与其相同），图4则是CD40110的真值表。
两者的锁存输出有差异，看图。
图5
看箭头的一行，CD40110（生产商TI，德州仪器）在锁存掌握端高电平时，触发复位清零，输出还原来锁存的数据。
而HCF40110（生产商ST，意法）触发复位清零时，不管锁存掌握脚是什么状态，输出都会跟随清零，数码管显示“0”。（比拟图3清零的那一行，锁存掌握端是打X的，也便是Don't care）
按理说型号相同，后缀也相同，仅仅是生产商不同，真值表该当一样才对呀，上网查了下，也都是说CD40110和HCF40110一样会跟随清零。
再看看芯片内部构造
图6-CD40110B内部构造
图7-CD40110B内部构造二
图8-HCF40110B内部构造
图9-HCF40110B内部构造二
可以说是千篇一律、毫无差异。规格书都是官方原版的，该当不会有错呀。看了看内部构造，按理说该当都是锁存后不跟随复位清零的。
这就有点费解了，但实践是考验真理的唯一标准，有机会的话还得分别拿颗原装料试试，到时再与大家分享结果。
