先来个外不雅观，品牌：三星，220倍光学变焦，带彩转黑功能。
摄像头底部标签，型号是SCC-C4203AP，供电12V5W，产地天津，生日是04年10月。
镜头的参数，焦距3.6-79.2mm，光圈1.6mm，镜头直径46mm。
尾部的端子，右上角BNC接口视频输出，中间绿色端子报警输出，下面一排分别是变焦对焦的远程开关量掌握、RS-485远程掌握以及电源输入，左上角的轻触按键可以进行本地的变焦掌握以及参数设置。
尾部三颗螺丝，拆下后可以将机芯和外壳分离。
摄像头的中间为框架部分，包裹了镜头组件，尾部为接口和按键PCB，四周为旗子暗记处理部分的PCB。
四周的PCB通过软排线以及接插件进行连接。
PCB的正反两面都是芯片。
PCB上的OK不知是出厂检测还是后期维修标注的。
框架的底部是没有PCB的，别的几个面的PCB通过螺丝与工字型的固定构造与框架结合。
尾部的接口板通过短排线与主板连接。
拆掉尾部的接口板之后，能够看到在镜头组件的尾部还有一块PCB。
四周的PCB，这一层是通过接插件的母头与其余两张主板连接的，黄色的柔性排线连接的是镜头组件的电机，后面再来剖析每个电机的浸染。
先来看尾部的接口板，基本与外部不雅观察到的元件同等，在电源指示灯下面有一个1A的贴片保险。
接口板的背面没有元件，能够看到不同版本的冗余设计，不同型号会有不同保险丝的焊接选择。
接口板排线连接的PCB，这一块PCB紧张是电源管理部分。左边的1CZ1是夏普的电源管理芯片，右边QFP封装的Z1464型号是TL1464，这是TI的PWM掌握芯片，也是与电源管理干系的。
电源板背面，右边是用于储能的电感以及各种滤波电容；左边的四个光耦是远程掌握的隔离，SOP8的芯片型号是VN07，这是一个485掌握芯片。
这张PCB从丝印的DSP能够看出是旗子暗记处理干系的。左边那颗大的QFP是三星自己的芯片，没有查到详细资料，但是从靠近型号的能够看出，这是与CCD旗子暗记处理干系的芯片；右边索尼的D2480R是CCD前端旗子暗记处理芯片，右上角的MM1024A是三美的芯片，没有查到详细资料。
旗子暗记处理板的背面，中间的是CXD2163，这是索尼的CCD专用DSP芯片，它的紧张浸染是CCD解码，也算是利用比较早的解码芯片了，现在已经停产。右上角的AD9806，CCD仿照旗子暗记处理芯片，左上角是三星的内存芯片。
末了一张PCB，从贴纸挡住的丝印LENS能够看出这是与镜头旗子暗记处理干系的。中间这颗大的贴片是NEC的784038，这是一个16位的单片机，作为摄像头的主控芯片。在单片机的右边有一个电阻跳线，可以选择普通模式与彩转黑模式，最上面的螺丝孔旁能够看到“短接调度”的字样，正常时是由螺丝固定在框架上的。
背面中间的芯片，NEC的D16835是一个H桥驱动芯片，是用来驱动电机的，上面的两个SOP8的芯片，24C128串行存储器以及7705AC低电压复位掌握芯片，最右边的MB90097是富士通的OSD掌握芯片，设置菜单中的笔墨信息显示，是由这个芯片掌握的。正中间的3403A，是JRC的音频功放芯片，详细浸染未知。
接下来是主角部分-CCD，从PCB的孔中能够隐约看出，CCD利用的是索尼的。
拆下CCD电路板之后。
这是放置在CCD与镜头组之间的滤光片以及密封橡胶垫，可以有效防止灰尘从CCD背面的缝隙中进入。
CCD正面，这是几英寸的呢？
拆解镜头组件部分，中间的镜头组由四面金属框架固定。
镜头拆下，很像一个DV摄像机。

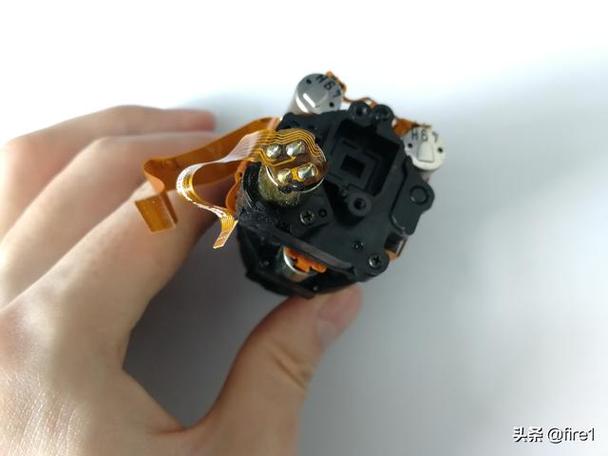

镜头组的尾部能够看到有四个掌握电机。
拆下末了真个电机，电机掌握的是白色的拨片。
这个掌握电机更像是一个电磁铁，由于它并不能360度旋转，旁边有限位销，只能摆动一定角度，并且可以通过弹簧的浸染复位。
拆下这一部分之后就能够看到前面的镜片了。
这实际上是一个滤光片的切换，紧张浸染是彩转黑的掌握，在夜晚光芒不敷的时候会自动切换滤光片。
拆掉前真个镜头，最前面的镜头是固定的，中间这个是可移动的镜片，也便是变焦镜片，由电机带动下可以前后移动。
最前真个固定镜头，中间有很长详细的镜头移动轨道。
中间的变焦镜头，摄像头在刚上电时，会自动移动到最前端。
变焦镜头下面是摄像机的快门和快门掌握电机。
快门默认是关闭的，也是由弹簧的浸染下复位的。
快门打开时的状态。
镜头组三件套。
带动变焦镜头移动的丝杠是卡在这个位置的，有弹簧压紧，并且能够有旁边移动的匡量，这样能够担保移动的顺畅。
变焦镜头的丝杠，尾部是两个永磁体，全体的电机轴和丝杠是同轴的，直接可以从电机中拿出来。
这个镜片是在快门下面的，它的浸染紧张是用来对焦，同样由丝杠带动。
在变焦镜头与对焦镜头的尾部，有两个迷你的光电检测开关，它的浸染是检测镜头的初始位置的。
镜头移动到尾部时，会由塑料部分遮挡红外线。
旁边两个相同的位置检测。在镜头组里只有一端有位置检测，在摄像头通电初始化时，变焦和对焦镜头会先移动到位置检测开关的位置进行校准，之后的移动便是通过计步的办法了。
镜头组百口福，拆解完毕~
