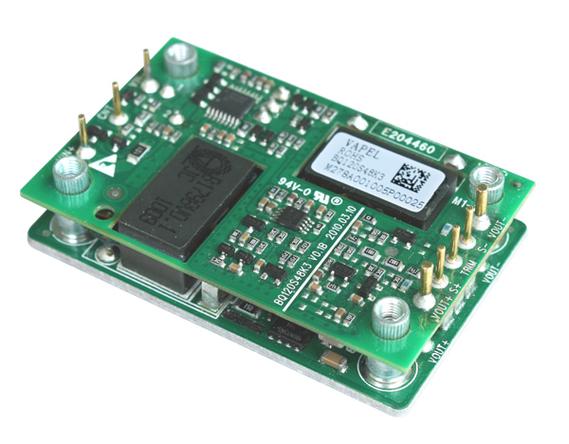

这些标准定义了模块电源的大小,引脚,让不同厂家生产的模块可以相互兼容.更是让模块电源在
竞争中不断的提高功率密度.
但是飞速发展的技能对电源的集成化再次掀起了寻衅,我们须要更高集成度的模块电源,高集成度可以大大减少线路的寄生参数,可以给电源提高频率,提高效率创造有力条件.那么我们真正希望的模块电源会是什么样子呢?
便是希望模块电源像一个颗IC!---当然是一颗大IC,这正是很多业界领先的集成电路厂家引发的技能改造.
那么我们来看下面这个颗东西.....像不像IC
该模块最大输出功率为100W,按此推算功率密度大概为800W/立方英寸.
支持4.5V到20V的输入,0.6V到6V,30A的输出.或者2路15A的输出.
要形成一个完全电源,只需极少外围器件.
接下去我们看看内部构造,到底集成了些什么东西
可以看到,内部集成了四个mos,和两个电感,也便是说只要外置电容和少许外围器件,便可以形成2路buck电源.
接下来我们来看一下它有哪些紧张特性
我来大略翻译一下
全密封的双buck开关电源
17mm见方的PCB封装,可输出高达100W的功率
2路15A或者单路理30A运用
高达95%的效率
4.5V 到 20V 电压输入范围
输出0.6V 到 6V 可调(把稳只能降压)
1.5%的电压精度,具有差分远端检测功能
最大6模块并联,可输出180A电流(具有自动错相功能,最大12相,以是最多6模块并联)
输出过压,过流,以及过温保护
在没有散热器和风扇情形下满功率运行
QFN封装方便测试和虚焊检测
那么如此高功率密度的电源,其开关频率该是多少呢?
从上表看来,该电源的开关频率可调,从500K-1.5M之间,也便是最低频率须要达到500KHZ
当然有些工程师肯定会想,那到底什么样的频率才是最合理呢,这当然要看你的输入输出到底是多少电压了,由于内置的电感是固定的0.32u.
不过如果你不愿意动脑,也没紧要,datasheet里有为
那么实测的效率到底是多少呢?来看一下,对模块中一起buck测试的结果
这个是5V输入时候的效率
这是12V输入时候
除了高效率,还有良好的动态特性
大家当然也知道,一个电源在不同的冷却条件下,所能出的最大功率会有所不同.那么这个模块的表现如何呢.
以5V-2.5V为例:在无风条件下,50度环境温度以下,可以出满载30A.
但是如果有400LM的风速的话,环境温度可以达到80度,也能出满载.
还有合理的脚位设计,可以让你的layout更为简洁。
这种模块电源的脚位实际非常主要,在早期的一些类似模块中,由于脚位不合理,很多工程师在layout的时候非常痛楚,每每须要6层以上的板子才能搞定.但是ISL8225的脚位经由仔细优化,确保layout简洁.
