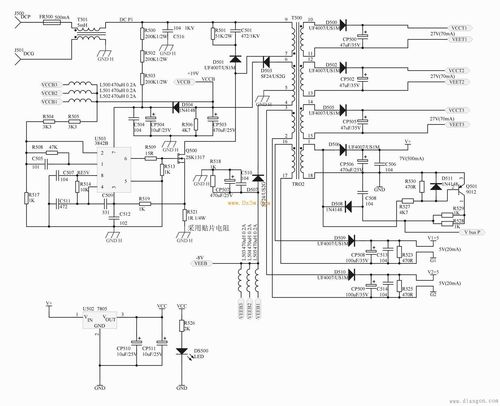

1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源事情电流的通路；R1供应了启动电流；自供电绕组N2、D1、C1形成振荡芯片的供电电压。这三个环节的正常运行，是电源能够振荡起来的先决条件。海量变频器图纸，工控电路板、变频器、电梯技能资料请关注“从零开始变频器维修”微信"大众年夜众号！
！
！
当然，U1的4脚外接定时元件R2、C2和U1芯片本身，也构成了振荡回路的一部分。
2、稳压回路：N3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压掌握回路。
（图片来自网络侵删）
当然，U1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。
3、保护回路：U1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；本色上稳压回路的电压反馈旗子暗记——稳压旗子暗记，也可看作是一起电压保护旗子暗记。但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控每每是由于负载电路的非常所引起。
4、负载回路：N3、N4次级绕组及后续电路，均为负载回路。负载回路的非常，会牵扯到保护回路和稳压回路，使两个回路做出相应的保护和调度动作。
振荡芯片本身参与和构成了前三个回路，芯片破坏，三个回路都会一齐罢工。对三个或四个回路的检修，是在芯片本身正常的条件下进行的。其余，要像下象棋一样，用全局不雅观念和系统思路来进行故障判断，透过征象看实质。如停振故障，大概并非由振荡回路元件破坏所引起，有可能是稳压回路故障或负载回路非常，导致了芯片内部保护电路起控，而停滞了PWM脉冲的输出。并不能将和各个回路完备伶仃起来进行检修，某一故障元件的涌现很可能表现出“牵一发而全身动”的效果。
