光彩腕表4在外不雅观上，采取了全新的方形表盘设计，搭载1.75英寸AMOLED高清屏幕，分辨率390450，刷新率60Hz，配备有400+款表盘随心改换。在功能配置上，支持eSIM卡独立通话，支持一表双待，手机不在身边也能吸收双卡关照和未接来电关照，然后可通过腕表一键回电；支持微信腕表版，可以通过腕表发送语音和快捷回答；支持在线音乐，开通eSIM号码和蜂窝网络数据，外出运动搭配耳机利用无需携带手机。
在运动康健监测方面，光彩腕表4支持全面检测心率、血氧饱和度、压力、就寝等身体指标，并持续监测，随时查看；支持97种运动模式，包括12种专业运动模式，还新增了运动赛场功能，能够根据用户运动轨迹，天生竞技路线，与朋友一起寻衅赛道历史记录。其余，光彩腕表4还支持独立支付、独立定位、独立语音助手，使其成为了一款能够独立于手机利用的智能终端，下面来看下这款产品的详细拆解报告吧~
光彩腕表4包装盒采取了天地盖构造，设计极致简约。包装盒顶部烫银产品名和“MagicOS”系统名。
包装盒侧边同样通过烫银工艺设计“HONOR”品牌LOGO。
包装盒底部贴有出厂标签，光彩腕表4，设备名称：TD-LTE无线数据终端，型号：TMA-L19，颜色：云水蓝，腕带类型：云水蓝硅胶表带。
包装盒内部物品有智好手表、充电器、快速入门指南和保修卡。
光彩腕表4正面外不雅观一览，采取了方形表盘+硅胶表带，表带上设计有“HONOR GO BEYOND”字样装饰。
光彩腕表4背面外不雅观一览，表带与表盘采取了快拆滑锁固定，能够便捷拆卸改换表带。
方形表盘搭载1.75英寸AMOLED高清大屏，屏幕刷新率为60Hz，390450分辨率，不雅观感清晰，色彩细腻；中框采取了6系铝合金材质，拥有更高的强度。
表盘背面采取类陶瓷材质，质感温润，中间传感器模组突出，用以更好地贴合皮肤实现精准检测。
传感器采取了光学微透镜阵列设计，能够提升光学性能，使心率监测更加精准。
传感器两端设置充电触点，用于连接充电底座为腕表充电。
机身右侧外不雅观一览，设置有扬声器开孔和功能按键。
机身其余一侧设置有麦克风拾音孔。
经我爱音频网实测，光彩腕表4重量约为48.6g，体积轻盈，佩戴舒适无包袱。
腕表充电器采取了USB-A to 双针连接器，支持磁吸固定。
充电器底部标签上信息，型号：HE-050100C01，中国制造，光彩终端有限公司。
充电器连接腕表，我爱音频网采取ChargerLAB POWER-Z KT002便携式电源测试仪对光彩腕表4进行充电测试，输入功率约为2.12W。
二、光彩腕表4拆解通过开箱，我们详细理解了光彩腕表4的轻巧简约时尚设计，下面进入拆解部分，看看内部构造配置信息~
解开锁扣，取掉表带。
表带金属滑锁构造特写。
表盘上的滑锁卡扣构造特写。
其余一真个滑锁卡扣构造特写，中间设置有气压孔。
加热腕表盖板边缘，融化胶水，打开腔体。
盖板内侧构造一览，通过热熔柱固定传感器模组小板。
腔体内部构造一览，主板通过螺丝固定，设置有大面积屏蔽罩和散热铜箔。
取掉传感器模组小板。
底部盖板内侧构造一览，中间三个透镜，两侧设置有用于与充电底座吸附固定的磁铁。
传感器小板电路一览，传感器前端IC通过屏蔽罩防护。
取掉屏蔽罩，传感器小板电路一览。
传感器小板其余一侧电路一览。
心率、血氧监测LED照射灯特写。
接管照射灯反射光芒的感应器特写，设置有两颗。
MTK联发科丝印“MT66710P”的IC， 从位置来看是一颗传感器前端。
丝印1V w26的IC。
丝印DH的IC。
卸掉螺丝，挑开连接器，取掉主板单元。
传感器模组小板排线电路一览。
排线与主板连接的BTB连接器母座特写。
主板背面固定电池，电池排线通过BTB连接器连接主板。

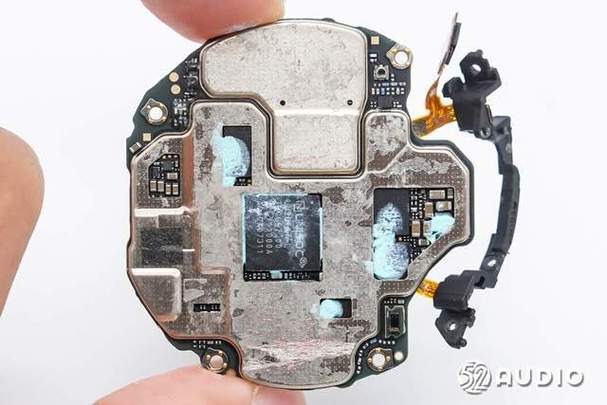

取掉主板正面的所有屏蔽罩，屏蔽罩内侧涂有导热凝胶，用于增强散热，保障性能。
主板正面电路一览。
连接屏幕排线的BTB连接器母座特写。
连接传感器模组小板排线的BTB连接器母座。
KIOXIA铠侠THGBMNG5D1LBAIK 4GB eMMC芯片，是一款具有ECC、擦写平衡和坏块管理等掌握功能的NAND闪存产品。
丝印E4的IC。
丝印809的IC。
丝印G8K6的IC。
上海艾为电子AW32001ACSR带功率路径管理的锂电池充电IC，输入耐压28V，支持2-500mA充电电流，参数可由I2C接口设置。
据我爱音频网理解到，目前已有Meta、华为、小米、OPPO、vivo、光彩、Redmi、遐想、一加、魅族、LG、JBL、Nothing、HHOGene、猛玛等浩瀚海内外有名品牌采取了艾为电子的芯片产品。
上海艾为电子AW32001ACSR详细资料图。
丝印C 1M的IC。
丝印DH的IC。
丝印1800 2311的IC。
丝印JWHBT 1PC0B的IC。
丝印040 R2A2C的IC。
ST意法半导体STM32U5A9BJ6Q超低功耗MCU。STM32U5系列基于高性能Arm Cortex-M33 32位RISC内核，事情频率高达160MHz，内核具有单精度FPU（浮点单元），支持所有Arm单精度数据处理指令和所有数据类型；内核还实现了全套 DSP（数字旗子暗记处理）指令和增强运用程序安全性的 MPU（内存保护单元）；具有4 MB Flash存储器。
ST意法半导体STM32U5Axxx系列详细资料图。
用于供应时钟的晶振特写。
其余一颗镭雕DA106的晶振特写。
丝印APM APE70的IC。
连接麦克风模组的BTB连接器母座特写。
AIROHA达发（络达）AG3335MN GPS/GNSS吸收器，用于获取位置，打算运动间隔，帮助检测跑步量。 AG3335MN支持GPS、北斗、GLONASS、Galileo、QZSS五大卫星系统同步定位，具有较强的抗滋扰能力，能有效提高室外定位精度与稳定性从而改进运动和里程数据的准确度，使健身数据更加精确。AG3335MN率先采取前辈的12nm制程工艺，能够在增强利用体验的同时大幅降落功耗，增加腕表待机韶光。
为GPS芯片供应时钟的晶振特写。
丝印“UMS9117-L”的UNISOC紫光展锐W117强续航RTOS蜂窝腕表平台，采取22nm工艺，具有高集成、小尺寸、低功耗等优点，支持轻量级RTOS系统。设计架构方面，展锐W117采取AP+CP的芯片，支持4G全网通、Cat.4和Cat.1、VoLTE高清语音通话，可实现在线支付、在线音乐、语音助手等丰富功能，为移动设备供应高性价比、低功耗、高性能的办理方案。
我爱音频网理解到，展锐凭借多年积累的芯片设计履历，将All in one高集成芯片方案移植到MCU+W117组合方案上。在蜂窝通话、寻呼监测、小区切换及数据业务等方面进行优化，担保了通话质量，提升了接通率及网络数据速率，此外当终端产品须要更强确当地算力时，W117的硬件特性还可作为强劲的协同处理器，与MCU实现完美合营。
续航能力方面，W117凭借自主研发的UCVS系列全场景功耗优化策略，实现了更加灵巧的功耗掌握机制策略。从芯片设计、筛选到4G全网通的Modem侧，采取低功耗优化策略和远程RRC(Radio Resource Control)智能掌握技能，动态调节modem功耗，让猫不再发热，为腕表供应7~14天的续航韶光。
BES恒玄BES2500L智好手表SoC，集存储、音频、连接为一体，集成BT5.2双模蓝牙，可支持BLE数据传输、蓝牙通话和音乐播放功能；内置多核异构CPU，集成2MB SRAM；超低功耗sensor hub系统令终端待机功耗更低。
镭雕H243B的晶振特写，用于供应时钟。
OnMicro昂瑞微OM9902-11射频前端芯片，是一款5N相功率放大器模块 (PAM)，支持 3G/4G/5G NR手机，并可在CDMA、WCDMA、TD-SCDMA和LTE/NR模式下高效运行。该模块可通过移动行业处理器接口 (MIPI) 进行完备编程。
PAM由用于低、高和中频段的3G/4G/5G PA模块和多功能掌握 (MFC) 模块组成，RF输入/输出端口内部匹配50欧姆以减少外部组件数量。CMOS集成电路利用标准MIPI掌握来供应内部MFC接口和操作。极低的泄电流可最大限度地延长手机的待机韶光。
OnMicro昂瑞微OM9902-11详细资料图。
UNISOC紫光展锐SC2720A PMIC芯片。
丝印D6 be的IC。
ST意法半导体ST33G1M2M微掌握器。ST33GxxxM系列是串行访问微掌握器，专为工业环境中的机器对机器 (M2M) 运用而设计。它们采取了用于嵌入式安全系统的最新一代ARM处理器。其SecurCore SC300 32位RISC内核基于Cortex M3核心构建，具有额外的安全功能，有助于戒备高等形式的攻击。SC300内核的频率为25MHz，得益于Thumb-2指令集，可带来出色的性能和出色的代码密度；高速嵌入式闪存为系统带来了更多的灵巧性。
ST意法半导体ST33GxxxM详细资料图。
天线测试的开关特写。
丝印BL BD的IC。
蓝牙滤波器特写。
丝印1475C的IC。
UNISOC紫光展锐SR3595D射频收发器芯片，支持4G LTE，LTE与LTE-a用于FDD-LTE、TDD-LTE、3G WCDMA、HSDPA、HSUPA、GSM/EDGE以及TD-SCDMA操作。
SR3595D针对目前小型、高效、高性能蜂窝产品的需求进行了优化，共有6个单端传输端口、12个主端口和11个分集单端吸收端口，供应了多个操作频带的连接，为多模式、多波段运用供应了一种本钱更低和体积更小的无线办理方案。
镭雕YL260的晶振特写。
丝印175 T17的IC。
丝印WA的IC。
挑开连接器，取掉主板背面的电池单元。
主板背面电路一览，紧张元器件同样通过屏蔽罩防护。
腕表内置锂离子聚合物电池，型号：HB522628EFW，额定容量：451mAh，范例容量：460mAh，额定电压：3.87V，充电限定电压：4.45V，中国制造，光彩终端有限公司。
取掉电池外部绝缘保护，内部电芯上丝印信息一览，型号：LWN 512627，电压：3.87V，能量：1.76Wh，来自东莞锂威能源科技有限公司。
电池保护板电路一览，元器件通过玄色硬质胶水防护。
丝印5CAE G4N1的一体化锂电保护IC，卖力电池的过充电、过放电、过电流等保护。
电池排线与主板连接的BTB连接器公座特写。
取掉主板背面的屏蔽罩。
主板背面电路一览。
NXP恩智浦丝印“110TB23”的NFC芯片。
为NFC芯片供应时钟的晶振。
连接电池排线的BTB连接器特写。
丝印DH的IC。
连接振动马达模组的金属弹片特写。
连接扬声器和功能按键模组的金属弹片。
丝印TYND AAW2的IC。
丝印N Z2的IC。
ST意法半导体LSM6DSOWTR传感器，一款支持状态机的6轴传感器，供应更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪，是高端产品的不二选择。
ST意法半导体LSM6DSOWTR详细资料图。
腔体内部构造一览，中框四周固定有扬声器、麦克风、功能按键、振动马达等元器件。
取掉腕表屏幕模组。
屏幕内侧电路一览，中间贴有NFC天线。
丝印622 210 86D的触摸屏掌握器。
丝印E02 C12的IC。
屏幕模组排线与主板连接的BTB连接器公座特写。
中框构造一览，四角印刷有LDS镭射天线。
取掉中框上的所有组件。
麦克风模组电路一览。
镭雕G511的MEMS麦克风，用于语音通话、语音助手等功能拾音。
麦克风模组排线与主板连接的BTB连接器公座特写。
转子振动马达特写，用于人机交互振动反馈。
腕表彰声器正面特写，边缘设置橡胶圈密封防水。
扬声器背面特写，丝印型号“AAC 35RL”。
扬声器与一元硬币大小比拟。
经我爱音频网实测，扬声器长度约为13.16mm。
扬声器宽度约为6.28mm。
功能按键模组，设置有一颗微动按键，用于实现电源开关和多功能掌握。
光彩腕表4拆解百口福。
三、我爱音频网总结光彩腕表4在外不雅观方面一改前几代的圆形表盘设计，采取了全新的方形表盘，不雅观感相对更加年轻时尚，并通过多彩表带和涂鸦装饰，进一步提升了颜值。表盘屏幕采取了2D玻璃，中框采取铝合金材质，质感也非常的出色。搭载的1.75英寸高清屏幕，60Hz刷新率，色彩显示细腻，触摸掌握流畅；400+款表盘，知足不同穿搭，不同心情利用。
内部构造配置方面，所有元器件均采取了模块化设计，通过连接器连接，整体构造繁芜有序。内部配置紧张包括了电池、扬声器、麦克风、振动马达、功能按键模组，传感器小板和主板。内置锂离子聚合物电池容量460mAh，电芯来自东莞锂威能源科技有限公司；传感器小板上搭载了两对LED照射灯和感应器，配备MTK联发科丝印“MT66710P”的传感器前端IC。
主板上，采取了上海艾为电子AW32001ACSR锂电池充电IC；KIOXIA铠侠THGBMNG5D1LBAIK 4GB eMMC芯片；ST意法半导体STM32U5A9BJ6Q超低功耗MCU和ST33G1M2M微掌握器；AIROHA达发（络达）AG3335MN GPS/GNSS吸收器；UNISOC紫光展锐W117强续航RTOS蜂窝腕表平台、SC2720A PMIC芯片、SR3595D射频收发器芯片；BES恒玄BES2500L智好手表SoC；OnMicro昂瑞微OM9902-11射频前端芯片等。
