近日，Valve正式宣告Steam Deck掌机将于2月25日发售，起售价399美元。
同时宣告履行其承诺，出售 Steam Deck 的更换零件，这样玩家就可以自己修理它。
前几天Valve还发布了Steam Deck的CAD 文件，任何人都可以3D 打印它的外壳和设计配件。
这波操作很值得同行们学习一下！

据悉，Steam Deck配有7英寸+1280×800分辨率+60Hz刷新率的屏幕，范例亮度为700nits，支持触摸；采取了x86架构的CPU，得以运行原来PC上的游戏，内部搭载的AMD定制APU，配备有RDNA2架构GPU，可以超过30fps以上的帧数运行3A大作。
此外它搭载16GB LPDDR5 内存，供应64GB至512GB容量可选，支持microSD扩展卡。

Steam Deck 的操作系统是 SteamOS v3.0，它是 Arch Linux 的修正版本，支持 Proton，并许可在 SteamOS 上玩大多数 Windows 游戏。
该系统还支持用户访问 BIOS 菜单进行多重勾引。

此前，各路媒体、科技博主对Steam Deck给出了险些同等的好评。
虽然暂时没有公布国区版本，相信神通广大的网友肯定会有办法弄到。
下面让我们跟随手快的iFixit看看这款掌机主板上都有哪些你熟习的厂商。

正面

背面

拆掉后盖能看到风扇和硕大的异形电池。

iFixit说“电池改换绝对是 Steam Deck 的致命弱点，他用扁平的刮削工具反复削铲粘合剂，终极设法撬出40.04Wh、7.7V、5313mAh 的电池组。
”

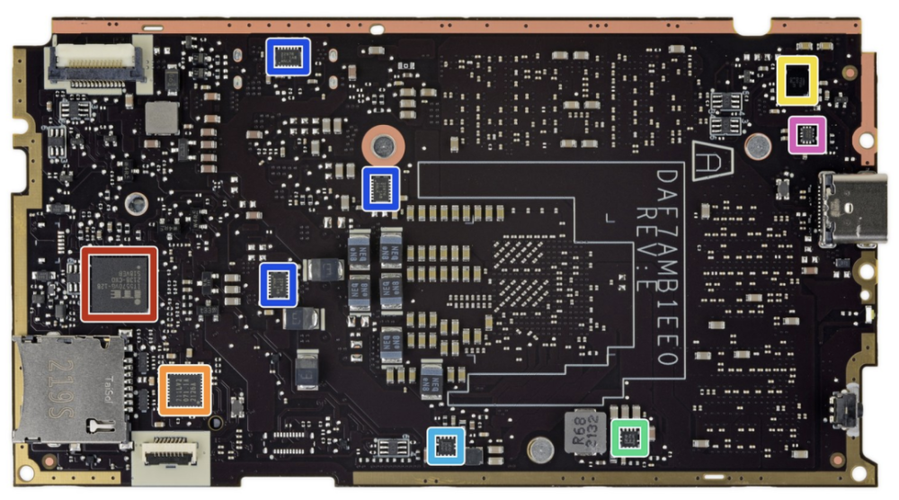

下面让我们看看主板正面：

AMD/Valve 100-000000405 Quad-Core Application Processor w/ GPU

Micron MT62F1G32D4DR-031 WT:B 4 GB LPDDR5 SDRAM Memory

Winbond W25Q128JW 16 MB Serial NOR FLASH Memory

Analogix ANX7580 DisplayPort to Single MIPI Receiver

Cirrus Logic CS35L41B Audio Amplifier

Maxim Integrated MAX77961 USB Type-C Li-Ion Battery Charger

O2Micro OZ536 Backlight LED Driver

Monolithic Power Systems MP2845 Digital 6-Phase Controller

Monolithic Power Systems MP86902B 35 A Power Stage

Monolithic Power Systems MP86903C Power Stage

Likely Monolithic Power Systems NB688C Synchronous Buck Converter

Monolithic Power Systems NB691 Synchronous Buck Converter

Monolithic Power Systems NB690G Synchronous Buck Converter

Possibly Monolithic Power Systems NB591 Synchronous Buck Converter

Steam Deck定制的这颗AMD APU非常分外，从属于Van Gogh(梵高)家族，也叫Aerith(艾瑞丝)，7nm工艺，Zen2 CPU架构，RDNA2 GPU架构。
从这颗主芯片上印着大大的VALVE LOGO，同时还有“Powered by AMD”的字样看，定制意味非常明显。
GPU方面和微软Xbox Series X/S、索尼PS5是同一个层级，比起AyaNeo里的Vega架构领先了一两个时期，而且功耗更低，从10-25W降到了只需4-15W。
AMD日前发布的锐龙6000H、锐龙6000U系列也用上了RDNA2架构，对应的游戏本、轻薄本也即将上市。

主板背面：

ITE Tech IT5570VG Embedded Controller (likely)

O2Micro OZ711 Card Reader Controller

Maxim Integrated MAX77958 USB Type-C & USB Power Delivery Controller

Monolithic Power Systems NB691 Synchronous Buck Converter

Possibly Monolithic Power Systems NB591 Synchronous Buck Converter

Diodes Incorporated PI3USB102 USB 2.0 SPDT Analog Switch

Texas Instruments TPS22976 Load Switch

和任天国的主机一样，Steam Deck可以把画面推流到各种各样的显示器之上，值得把稳的是，所有的游戏都是本地运行，不存在又一些同学担心的云游戏的问题，游戏都是实打实的依赖本地硬件来支撑的。
主机内置的是SteamOS但是可以轻松植入Windows系统，并且激动民气的是，当你把主机投射到你的电脑显示器上面时，它就可以作为一台PC来利用，你的键盘和鼠标可以得到全面的支持。
怪不得有名科技博主 LinusTechTips 给出了颠覆性的评价：20 年来最具创新的掌机。

据悉， iFixit 将成为 Steam Deck 和 Valve Index VR 的首个授权零件发卖商。
Valve 还没有详细解释哪些零件会被供应，其仍旧在与 iFixit 互助，以确定细节。
屏幕和电池是否供应更换零件还不愿定，iFixit 的拆解显示它们是最难拆卸的部件之一。
终极 iFixit 给出的 Steam Deck 可修复性得分为7分（满分10分）。

Steam Deck 规格参数

尺寸和重量：298 × 117 × 49 毫米（11.7 × 4.6 × 1.9 英寸），669 克

显示屏：7 英寸多点触控 IPS LCD（1280 × 800 像素，60 Hz）

操作系统：Steam OS 3.0（基于 Arch Linux）

处理器：定制 AMD APU：4 核 8 线程 Zen 2

显卡：8 AMD RDNA 2 CU

内存：16 GB LPDDR5 内存

存储：64 GB eMMC（可配置为 256 或 512 GB NVMe）M.2 2230

电池：5200 毫安时（40 瓦时）

传感器：陀螺仪、环境光传感器、手指检测（拇指杆）

掌握和输入：

音频：

扩展：microSD：UHS-I 支持 SD、SDXC 和 SDHC

连接性：
